Mô tả
Giới thiệu chung: Bộ căng dây từ tính QIANHE là thiết bị duy trì lực căng hằng định chuyên dụng cho các máy quấn cuộn cảm, biến áp và linh kiện điện tử. Nhờ ứng dụng cơ chế giảm chấn từ tính không tiếp xúc kết hợp tính năng xả căng (Tension Release) tiện lợi, thiết bị hỗ trợ xả lực căng tức thì giúp luồn dây và gá phôi nhanh chóng, đảm bảo chất lượng cuộn quấn và nâng cao năng suất vận hành.
Giảm Chấn Từ Tính Không Tiếp Xúc
Sử dụng nam châm vĩnh cửu tạo mô-men cản hằng định, không gây ma sát cơ học trực tiếp, duy trì lực căng ổn định và không phát sinh nhiệt khi vận hành.
Tính Năng Xả Căng Tiện Lợi
Tích hợp xilanh/cần xả lực căng tức thời, hỗ trợ kỹ thuật viên luồn dây mới, thay cuộn phôi và gá đặt cực kỳ nhanh chóng.
Cần Căng Chống Trùng & Nhảy Dây
Cần phản hồi linh hoạt giúp hấp thụ độ rơ, triệt tiêu hiện tượng trùng dây hoặc nhảy dây khi máy quấn khởi động hay dừng đột ngột.
Điều Chỉnh Lực Căng Dễ Dàng
Trang bị núm xoay phân cấp rõ ràng cùng thang đo chi tiết, giúp cài đặt chính xác mức lực căng theo từng đường kính dây đồng.
Vận Hành Bền Bỉ, Không Tốn Điện
Thiết kế hoàn toàn cơ từ tính không phụ thuộc nguồn điện, độ bền cao, hầu như không tốn chi phí bảo trì.
Bảo Vệ Bề Mặt Dây Quấn Tuyệt Đối
Hệ thống puly dẫn dây bằng sứ Ceramic siêu mịn giúp dây di chuyển mượt mà, chống trầy xước lớp men cách điện.
| THÔNG SỐ KỸ THUẬT CHI TIẾT | |
|---|---|
| Thương hiệu | QIANHE |
| Mã sản phẩm | QIANHE Magnetic Tensioner Series (Tích hợp Tension Release) |
| Nguyên lý hoạt động | Giảm chấn từ tính nam châm vĩnh cửu (Non-contact Magnetic) |
| Dải lực căng | 4g – 1500g (Tùy thuộc model cụ thể) |
| Đường kính dây phù hợp | 0.025mm – 0.80mm |
| Cơ chế xả căng | Cần xả tay / Xilanh khí nén (Manual / Pneumatic Tension Release) |
| Nguồn điện | Không yêu cầu nguồn điện (Cơ học từ tính) |
| Tốc độ quấn tối đa | 10 m/s – 15 m/s |
| Vật liệu puly dẫn dây | Gốm sứ Ceramic chống mài mòn |
| Tính năng bổ sung | Cần căng chống trùng dây, Núm điều chỉnh có thang chia độ |
| DANH SÁCH MÔ HÌNH DÒNG MTA (LOẠI NẰM NGANG) | |||||
|---|---|---|---|---|---|
| Mô tả | Mô hình (Model) | Phạm vi căng thẳng (g) | Phạm vi dây (mm) | Cánh tay căng | Trọng lượng (kg) |
| Loại nằm ngang dòng MTA | QH19-MTQSS | 4 – 100 | 0,025 – 0,12 | CX-1#, 2# | 0,5 |
| QH19-MTQ300S | 14 – 400 | 0,06 – 0,25 | CX-3#, 4#, 5# | 0,55 | |
| QH19-MTQS | 50 – 900 | 0,10 – 0,50 | CX-6#, 7# | 0,58 | |

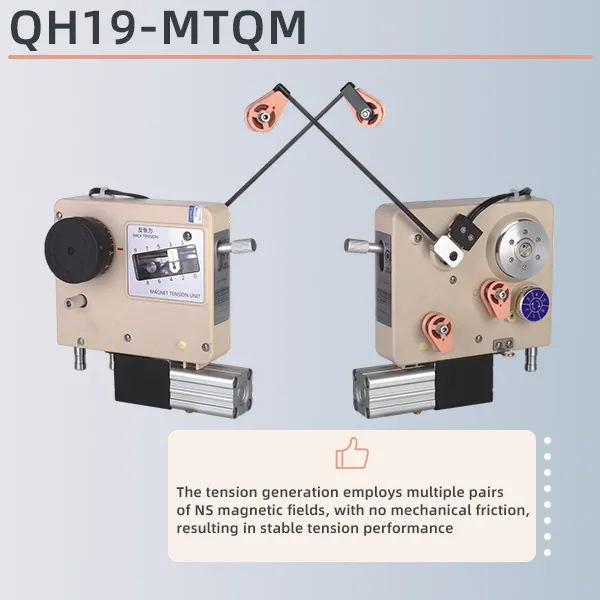

| QH19-MTQM | 300 – 1500 | 0,25 – 0,80 | CX-8# | 0,8 | |

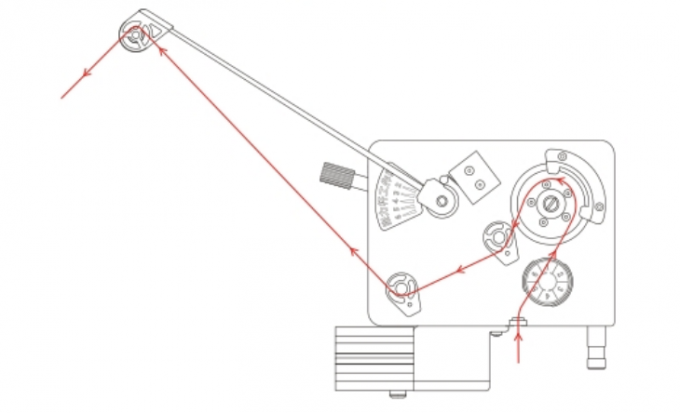

Bản Vẽ Đường Đi Dây (Wire Routing Diagram):
Ứng Dụng Trong Sản Xuất & Gia Công:
- Quấn Cuộn Dây Biến Áp & Rơ-Le: Ứng dụng phổ biến trong sản xuất cuộn dây biến áp xung, cuộn cảm, rơ-le và cuộn dây tín hiệu.
- Chế Tạo Linh Kiện Điện Tử & Ô Tô: Sử dụng cho dây chuyền quấn cuộn dây van từ, hệ thống đánh lửa và cảm biến ô tô.
- Máy Quấn Dây Bán Tự Động & Tự Động: Dễ dàng gá lắp trên các dòng máy quấn dây từ 1 trục đến nhiều trục nhờ thiết kế gọn nhẹ và tính năng xả căng tiện ích.
LƯU Ý VẬN HÀNH & BẢO QUẢN:
- Kích hoạt cơ chế xả căng trước khi luồn dây mới để tránh gây cong gãy cần căng hoặc làm trầy xước lớp men cách điện.
- Cài đặt lực căng phù hợp với đường kính dây đồng theo khuyến cáo của nhà sản xuất để đạt hiệu quả quấn tối ưu.
- Định kỳ kiểm tra vệ sinh bề mặt puly sứ Ceramic, tránh tích tụ bụi kim loại hoặc dầu mỡ làm ảnh hưởng đến độ mượt của dây.
