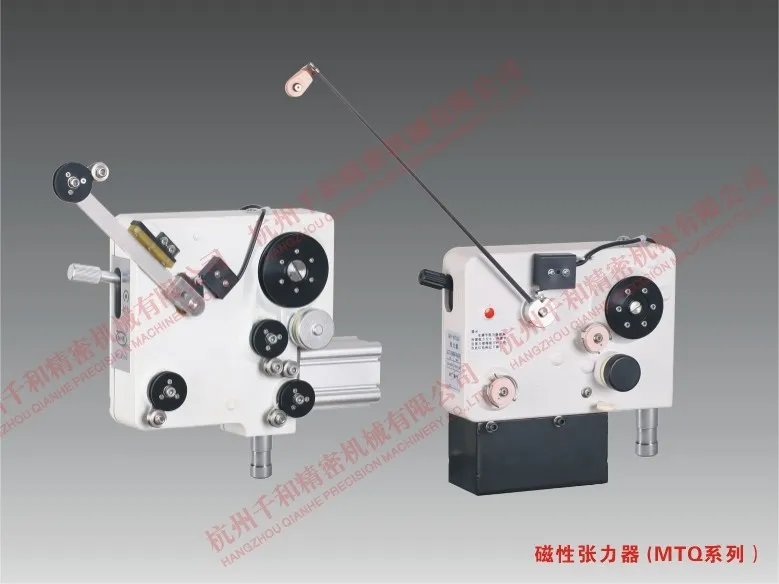

Cấu Trúc Dạng Ngang Tối Ưu Diện Tích
Thiết kế nằm ngang mỏng gọn giúp tối ưu diện tích gá đặt, phù hợp hoàn hảo cho các dàn máy quấn dây CNC tự động nhiều trục (Multi-Spindle) có khoảng cách giữa các trục nhỏ.
Động Cơ DC Servo & Điều Khiển Vòng Kín
Bộ mã hóa Encoder độ phân giải cao theo dõi tốc độ quấn theo thời gian thực, điều khiển mô-men xoắn động cơ chủ động xả dây với thời gian phản hồi siêu tốc (<0.3s), triệt tiêu hoàn toàn hiện tượng giật hay đứt dây.
Xilanh Khí Nén Chuyển Cấp / Xả Căng
Xilanh khí nén tích hợp cho phép tự động chuyển đổi mức lực căng hoặc xả lực căng (Tension Release) nhanh chóng trong chu trình quấn, nâng cao hiệu suất thao tác gá phôi và luồn dây.
Dải Đường Kính Dây Rộng (Lên Tới 0.80mm – 1.00mm)
Kiểm soát lực căng chuẩn xác cho nhiều dải dây đồng từ vi mô đến trung bình (0.025mm – 1.00mm) mà không làm biến dạng hay trầy xước bề mặt dây.
Hệ Thống Tự Động Bù Lực Căng Thông Minh
Liên tục cảm biến góc làm việc của cần căng để tinh chỉnh mô-men xoắn động cơ, giữ lực căng hằng định tuyệt đối từ đầu đến cuối cuộn quấn.
Tiết Kiệm Điện Năng & Vận Hành Êm Ái
Động cơ phát nhiệt cực thấp, tiêu thụ dòng điện nhỏ (<0.5A), tự làm mát không cần quạt và hoạt động bền bỉ 24/7 trong môi trường công nghiệp.
| THÔNG SỐ KỸ THUẬT CHUNG | |
|---|---|
| Thương hiệu | QIANHE |
| Mã sản phẩm | QIANHE Horizontal Servo Tensioner Series (MTQ Series with Cylinder) |
| Thiết kế kiểu dáng | Dạng ngang (Horizontal Type) |
| Nguồn điện cấp | DC 24V – 48V |
| Động cơ điều khiển | Động cơ DC Servo tích hợp High-Precision Encoder |
| Cơ chế hỗ trợ | Xilanh khí nén Pneumatic Cylinder (Áp suất khí nén: 0.5 MPa) |
| Dải lực căng tổng thể | 5g – 2500g (Tùy chọn model cụ thể) |
| Đường kính dây phù hợp | 0.025mm – 1.00mm |
| Tốc độ cấp dây tối đa | 18 m/s – 20 m/s |
| Thời gian phản hồi | Gia tốc / giảm tốc ≤ 0.3s |
| Vật liệu puly dẫn dây | Gốm sứ Ceramic cao cấp chống mài mòn |
| Tính năng an toàn | Cảm biến báo đứt dây (Wire Breakage Alarm), Bảo vệ ngược cực & Quá áp |
| THÔNG SỐ CHI TIẾT DÒNG BỘ CĂNG DÂY TÍCH HỢP XILANH DẠNG NGANG (MTQ SERIES) | ||||
|---|---|---|---|---|
| STT | Model | Dải lực căng (g) | Đường kính dây (mm) | Mã cần căng (Tension Rod) |
| 1 | QH-MTQSS | 5 – 130 | 0.025 – 0.12 | TR-1# |
| 2 | QH-MTQ300S | 14 – 400 | 0.06 – 0.25 | TR-5# |
| 3 | QH-MTQS | 30 – 800 | 0.08 – 0.40 | TR-6# |
| 4 | QH-MTQM | 300 – 1500 | 0.35 – 0.80 | TR-16# |
| 5 | QH-MTQL | 500 – 2500 | 0.40 – 1.00 | TR-21# |

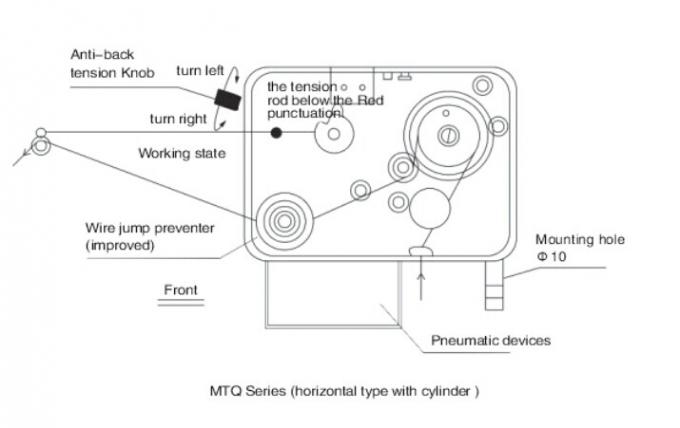

Hình ảnh: Sơ đồ cấu tạo, đường đi dây và hệ thống xilanh khí nén chuyển đổi lực căng bộ căng dây Servo dạng ngang QIANHE MTQ Series
- Dàn Máy Quấn Dây CNC Nhiều Trục (Multi-Spindle): Thích hợp lắp đặt mật độ cao trên dàn máy quấn tự động đòi hỏi tối ưu khoảng cách giữa các trục quấn.
- Sản Xuất Biến Áp, Rơ-Le & Cuộn Cảm: Phù hợp cho quy trình quấn biến áp xung, rơ-le công nghiệp và cuộn cảm đòi hỏi chuyển cấp lực căng linh hoạt.
- Gia Công Cuộn Dây Ô Tô & Thiết Bị Điện Gia Dụng: Đáp ứng chính xác các yêu cầu quấn cuộn dây van từ, cảm biến và động cơ vi mô.
LƯU Ý VẬN HÀNH & BẢO QUẢN:
- Cung cấp nguồn khí nén sạch và ổn định ở mức 0.5 MPa để xilanh khí nén vận hành chính xác và mượt mà.
- Duy trì nguồn điện DC 24V–48V ổn định để tối ưu hóa hiệu suất làm việc của mạch Servo điện tử vòng kín.
- Định kỳ lau chùi puly sứ Ceramic bằng cồn công nghiệp để loại bỏ bụi bẩn, giữ cho dây đồng di chuyển trơn tru và bảo vệ lớp men cách điện.
