Mô tả

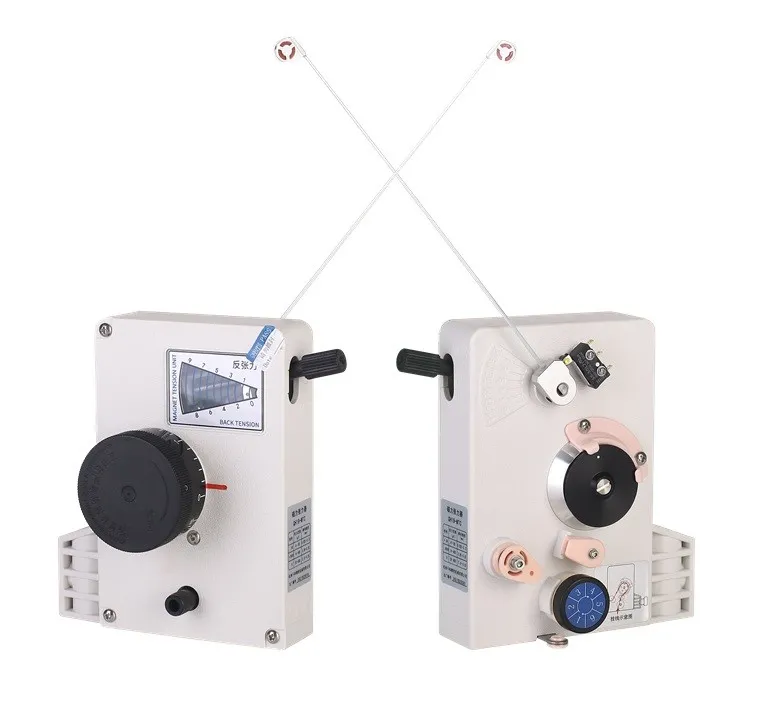

Cấu Trúc Dạng Đứng Tối Ưu Không Gian
Thiết kế siêu mỏng dạng đứng giúp tiết kiệm tối đa diện tích lắp đặt, phù hợp hoàn hảo cho dàn máy quấn CNC nhiều trục (Multi-spindle) có khoảng cách hẹp.
Chuyên Dụng Cho Dây Siêu Mảnh
Tối ưu hóa cơ học để kiểm soát chính xác các mức lực căng cực nhỏ (0.025 – 0.12mm), ngăn ngừa biến dạng, giãn hay đứt dây men vi mô.
Giảm Chấn Từ Tính Không Tiếp Xúc
Sử dụng nam châm vĩnh cửu tạo mô-men cản hằng định, không gây ma sát cơ học, không phát sinh nhiệt và bảo vệ lớp men cách điện.
Puly Sứ Ceramic Tải Siêu Nhẹ

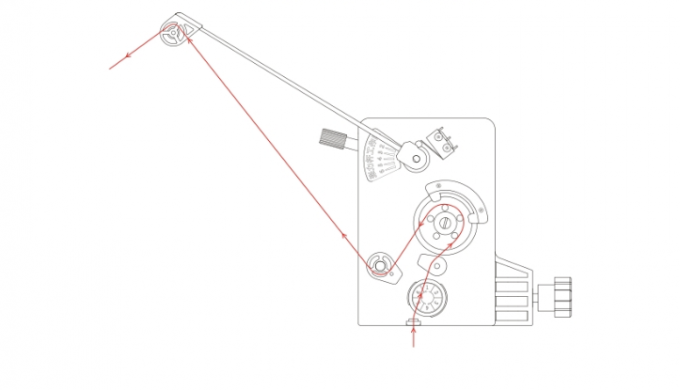

Hệ thống puly dẫn dây bằng sứ Ceramic cao cấp kết hợp cần căng phản hồi nhạy bén giúp triệt tiêu độ rơ và dội lực khi vận hành.
Điều Chỉnh Lực Căng Tinh Vi
Trang bị núm xoay tinh chỉnh kèm thang đo chi tiết, giúp kỹ thuật viên cài đặt và đồng bộ lực căng chính xác giữa các trục quấn.
Vận Hành Bền Bỉ, Không Tốn Điện
Hoạt động hoàn toàn bằng cơ học từ tính vĩnh cửu, tuổi thọ cao, không tốn điện năng và hầu như không tốn chi phí bảo trì.
| THÔNG SỐ KỸ THUẬT CHI TIẾT | |
|---|---|
| Thương hiệu | QIANHE |
| Mã sản phẩm | QIANHE Vertical Series (Fine Wire Magnetic Tensioner) |
| Thiết kế kiểu dáng | Dạng đứng (Vertical Type) |
| Đường kính dây phù hợp | 0.025mm – 0.12mm (Dây siêu mảnh) |
| Dải lực căng | 1g – 120g (Tùy chỉnh tinh vi cho dây mảnh) |
| Nguyên lý hoạt động | Giảm chấn từ tính nam châm vĩnh cửu (Non-contact Magnetic) |
| Tốc độ cấp dây tối đa | 10 m/s – 15 m/s |
| Nguồn điện | Không yêu cầu nguồn điện (Cơ học từ tính) |
| Vật liệu puly dẫn dây | Gốm sứ Ceramic chống mài mòn |
| Ứng dụng gá lắp | Thích hợp cho máy quấn dây nhiều trục (Multi-spindle) |

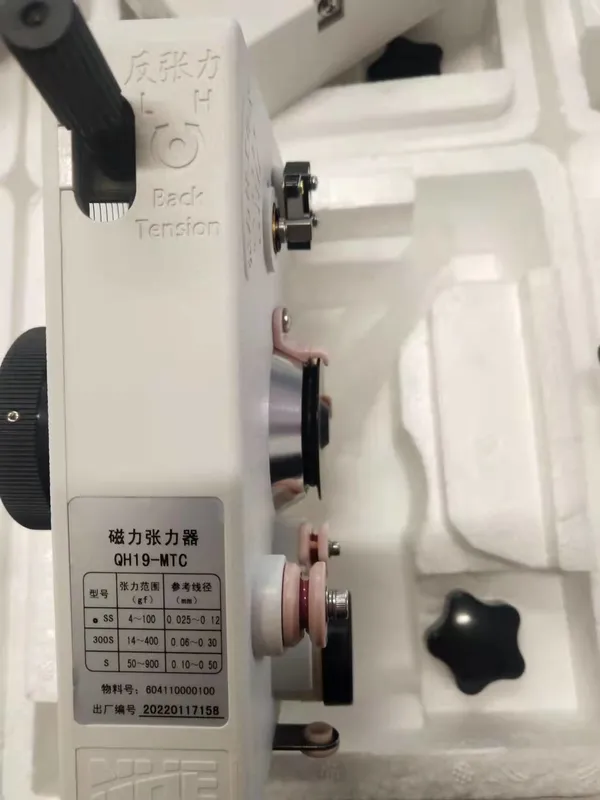

| DANH SÁCH MÔ HÌNH DÒNG MTC (LOẠI DỌC) | ||||
|---|---|---|---|---|
| Dòng sản phẩm | Mô hình | Phạm vi căng thẳng (g) | Đường kính dây áp dụng (mm) | Dây căng |
| Dòng MTC (loại dọc) | QH19-MTCSS | 4-100 | 0,025-0,12 | CX-2 # |
| QH19-MTC300S | 14-400 | 0,06-0,30 | CX-4 # | |
| QH19-MTCS | 50-900 | 0,1-0,5 | CX-6 # | |
- Quấn Cuộn Dây Siêu Mảnh & Vi Mạch: Chuyên dùng trong sản xuất cuộn cảm vi mô, cuộn dây đồng hồ, chip inductor, rơ-le siêu nhỏ và cuộn dây tai nghe/loa mini.
- Sản Xuất Thiết Bị Y Tế & Cảm Biến Chính Xác: Phù hợp cho quấn cuộn dây cảm biến chính xác, thiết bị y tế và linh kiện điện tử hàng không.
- Máy Quấn Tự Động Nhiều Trục (Multi-Spindle CNC): Lựa chọn tối ưu cho dàn máy quấn dây tự động mật độ cao đòi hỏi không gian gá đặt hẹp.
LƯU Ý VẬN HÀNH & BẢO QUẢN:
- Cài đặt lực căng ở mức thấp nhất khi bắt đầu luồn dây siêu mảnh để tránh gây đứt dây do sốc lực đột ngột.
- Luôn giữ các puly sứ Ceramic sạch sẽ, không bám bụi bẩn hoặc dầu mỡ để đảm bảo độ nhạy và không làm xước lớp men cách điện.
- Tránh đặt thiết bị gần môi trường có từ trường mạnh bên ngoài hoặc va đập cơ học mạnh làm xô lệch cấu trúc nam châm vĩnh cửu bên trong.
