Mô tả

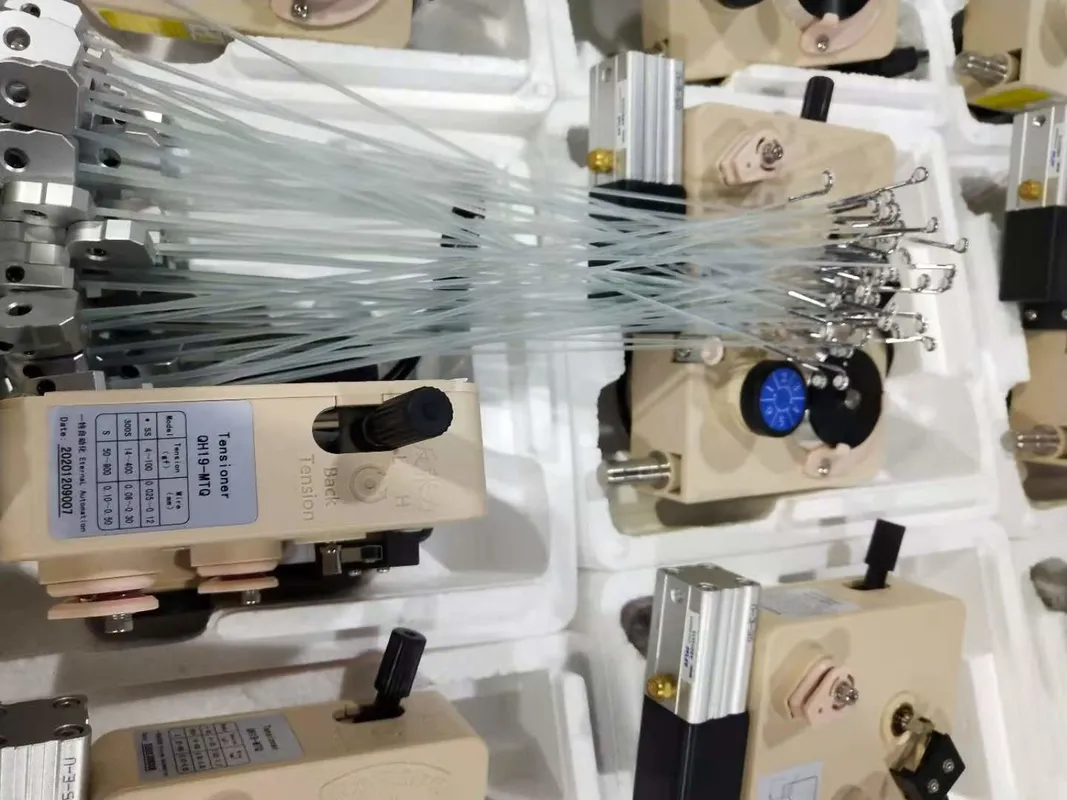

Cơ Chế Nhả Lực Căng Tự Động
Tích hợp xi-lanh khí nén phản hồi nhanh, tự động nhả lực căng theo tín hiệu điều khiển máy quấn, giúp dây đồng di chuyển tự do khi kẹp chân pin.
Chuyên Dụng Dải Dây Mỏng
Kiểm soát mượt mà dải lực căng từ 4g đến 100g (14–400g với QH19-MTQ300S), đảm bảo cuộn dây quấn chặt sít, xếp lớp hoàn hảo (perfect layer winding).
Hãm Từ Nam Châm Ferrite
Lực hãm từ trường vĩnh cửu không sinh ma sát cơ học trực tiếp lên đĩa hãm, triệt tiêu nhiệt lượng dư thừa và không mài mòn linh kiện theo thời gian.
Cảm Biến Tự Động Đứt Dây
Trang bị công tắc hành trình nhận diện đứt dây (Disconnection Switch), tự động ngắt nguồn dừng máy quấn khi hết dây hoặc gãy dây đồng.
Điều Chỉnh Lực Căng 2 Cấp
Núm xoay phân cấp trực quan tinh chỉnh độc lập Lực căng chính (Main) và Lực căng phụ (Back Tension), giữ dây luôn phẳng, không bị chùng.
Bảo Vệ Men Véc-Ni Cách Điện
Bánh rãnh Puly gốm Ceramic cao cấp kết hợp đầu dẫn Ruby chống mài mòn vượt trội, ngăn ngừa hoàn toàn rủi ro trầy xước lớp men cách điện.
| THÔNG SỐ KỸ THUẬT CHUNG BỘ CĂNG DÂY TỪ TÍNH QIANHE QH19-MTQSS | |
|---|---|
| Thương hiệu | QIANHE |
| Mã sản phẩm / Dòng | QIANHE QH19-MTQSS (QH19-MTQ Series Tension Release) |
| Phân loại thiết bị | Bộ căng dây từ tính tích hợp cơ chế nhả lực căng tự động bằng khí nén |
| Dải đường kính dây áp dụng | 0.025 mm – 0.12 mm (Mở rộng 0.025 mm – 1.50 mm tùy model) |
| Dải lực căng (Tension Scope) | 4 g – 100 g / 4 g – 100 gf (dòng MTQ mở rộng lên tới 4000g) |
| Mã tay căng (Tension Arm) | CX-1#, CX-2# |
| Cơ chế nhả lực căng | Xi-lanh khí nén tác động nhanh (Pneumatic Tension Release) |
| Nguồn khí nén yêu cầu | 4 – 6 kg/cm² (Khí nén công nghiệp sạch & khô) |
| Tính năng an toàn | Công tắc cảm biến tự động ngắt máy khi đứt dây (Disconnection Switch) |
| Nguyên lý hãm từ | Nam châm Ferrite vĩnh cửu không tiếp xúc (Magnetic Damping) |
| Cơ chế điều chỉnh | Núm xoay phân cấp Lực căng chính (Main) & Lực căng phụ (Back Tension) |
| Vật liệu dẫn hướng | Bánh rãnh Puly gốm Ceramic cao cấp & Đầu dẫn hướng Ruby |
| Trọng lượng thiết bị | ~ 0.75 kg |
| Phương thức gá đặt | Trục gá tiêu chuẩn gá lắp trực tiếp trên dàn máy quấn |
| BẢNG 1: THÔNG SỐ CHI TIẾT CÁC MODEL DÒNG BỘ CĂNG DÂY TỪ TÍNH QIANHE QH19-MTQ (CÓ XI-LANH KHÍ NÉN) | |||||
|---|---|---|---|---|---|
| STT | Model | Đường kính dây (mm) | Dải lực căng (g) | Mã tay căng (Tension Arm) | Trọng lượng (kg) |
| 1 | QH19-MTQSS | 0.025 – 0.12 | 4 – 100 | CX-1# CX-2# |
0.75 kg |
| 2 | QH19-MTQ300S | 0.06 – 0.30 | 14 – 400 | CX-3# CX-4# CX-5# |
0.90 kg |
| 3 | QH19-MTQS | 0.10 – 0.50 | 50 – 900 | CX-6# CX-7# |
0.95 kg |
| 4 | QH19-MTQM | 0.25 – 0.80 | 300 – 1500 | CX-8# | 1.18 kg |
| 5 | QH19-MTQL | 0.30 – 1.00 | 400 – 2000 | CX-8# | 1.18 kg |
| 6 | QH-MTLL | 0.50 – 1.50 | 1000 – 4000 | * | 3.5 kg |

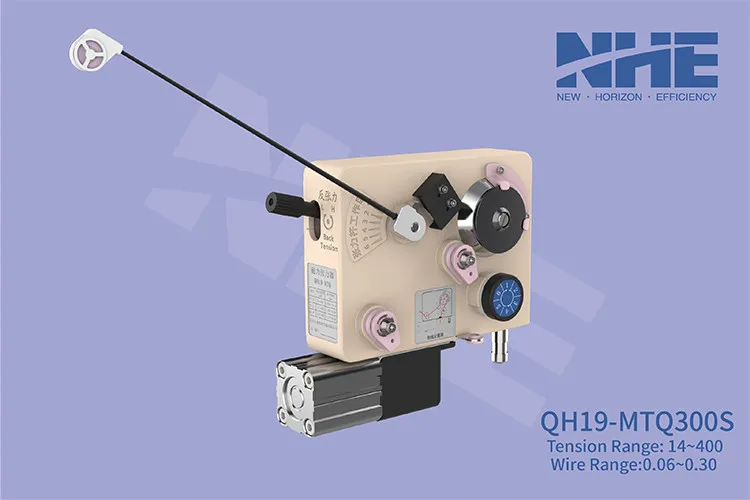

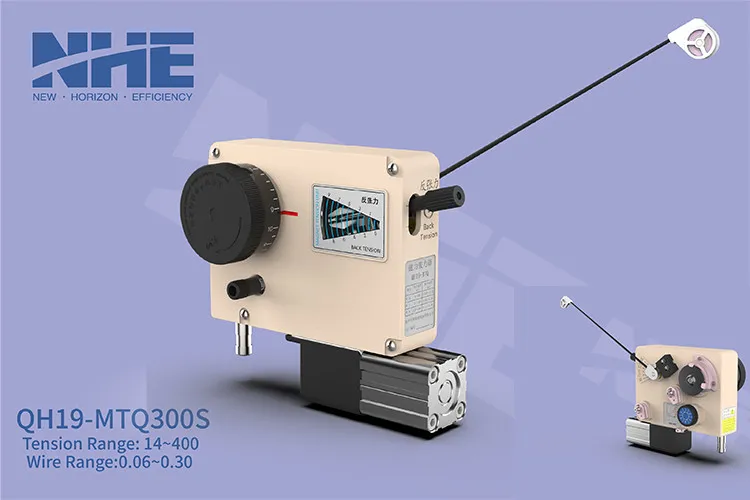

Hình ảnh: Sơ đồ chi tiết đường đi dây (Wire routing), cụm xi-lanh khí nén nhả lực căng (Tension release cylinder), vị trí dạ lau làm sạch bụi dây đồng (Woolfelt) và các bánh rãnh Puly dẫn hướng gốm Ceramic trên dòng bộ căng dây từ tính QIANHE QH19-MTQ Series.
- Dàn máy quấn dây đa trụ tự động cao tốc (Multi-Spindle Winding Lines): Tối ưu hóa chu trình quấn các loại cuộn dây có nhiều chân pin, yêu cầu nhả lực căng tự động khi quấn mối nối/chân cắm.
- Sản xuất Biến áp xung, Biến áp cao tần & Rơ-le vi mô: Đảm bảo độ đồng đều lực căng cho các cỡ dây 0.025–0.30mm, ngăn ngừa biến dạng khung bobbin nhựa mỏng.
- Cuộn cảm Chip/SMD & Cảm biến điện tử ô tô: Phù hợp cho quy trình quấn tự động hóa hoàn toàn đòi hỏi kiểm soát lực căng chính xác từng gram và khả năng giải phóng lực căng tức thì.
LƯU Ý VẬN HÀNH & BẢO QUẢN:
- Cấp nguồn khí nén sạch & khô: Cung cấp khí nén ổn định 4–6 kg/cm² qua bộ lọc tách nước để đảm bảo piston xi-lanh nhả lực căng hoạt động nhạy bén, không bị kẹt dính.
- Hiệu chỉnh lực căng thực tế bằng lực kế: Luôn dùng lực kế đo trực tiếp lực kéo ở đầu dây ra để tinh chỉnh núm Main Tension chính xác theo yêu cầu thiết kế kỹ thuật.
- Vệ sinh định kỳ Puly gốm sứ: Dùng cồn IPA (Isopropyl Alcohol) lau sạch bụi men đồng bám đọng trên rãnh bánh xe Ceramic để giữ đường đi của dây luôn trôi chảy.
