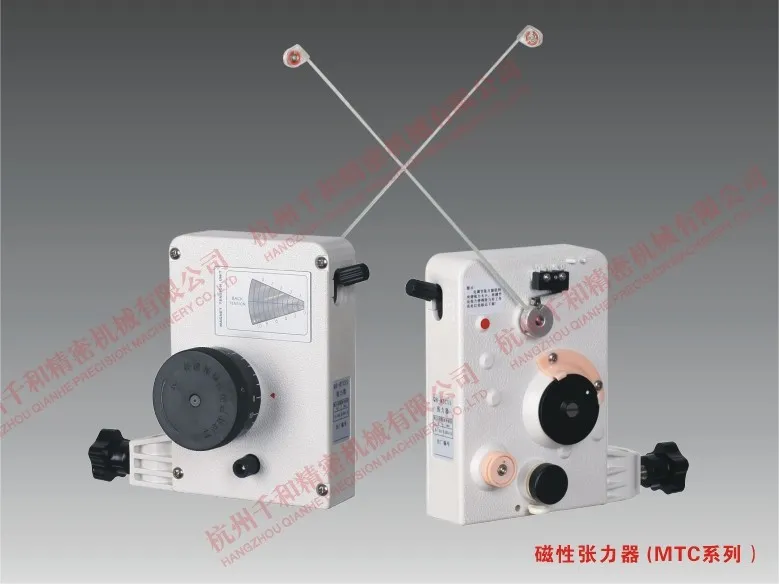

Bộ căng dây từ tính QIANHE MTCSS

Mô tả

Giới thiệu chung: Bộ căng dây từ tính QIANHE MTCSS là thiết bị kiểm soát lực căng hằng định cao cấp dành riêng cho quy trình quấn các loại dây đồng men siêu mảnh (đường kính từ 0.025mm đến 0.07mm). Ứng dụng công nghệ giảm chấn từ tính vĩnh cửu không tiếp xúc, MTCSS duy trì lực căng ổn định tuyệt đối ở mức siêu nhỏ (1g – 40g), loại bỏ hoàn toàn hiện tượng giãn hay đứt dây men vi mô trong các ứng dụng chế tạo linh kiện điện tử chính xác.

Chuyên Dụng Cho Dây Men Siêu Mảnh

Thiết kế tối ưu hóa cấu trúc cơ học cho dải dây vi mô (0.025mm – 0.07mm), kiểm soát lực căng cực nhỏ chỉ từ 1g đến 40g mà các bộ căng dây tiêu chuẩn không thể đáp ứng.

Giảm Chấn Từ Tính Không Tiếp Xúc

Sử dụng nam châm vĩnh cửu tạo mô-men cản hằng định, không phát sinh ma sát cơ học trực tiếp, không tỏa nhiệt và không làm ảnh hưởng đến bề mặt dây quấn.

Cần Căng & Puly Sứ Ceramic Siêu Nhẹ

Hệ thống puly dẫn dây làm bằng sứ Ceramic siêu mịn kết hợp cần căng trọng lượng nhẹ phản hồi nhạy bén, giúp triệt tiêu sốc lực khi máy quấn khởi động hoặc đảo chiều đột ngột.

Núm Tinh Chỉnh Lực Căng Chính Xác

Trang bị núm xoay vi điều chỉnh cùng bảng chia độ sắc nét, hỗ trợ kỹ thuật viên dễ dàng cài đặt và đồng bộ lực căng chính xác giữa các đầu quấn.

Bảo Vệ Lớp Men Cách Điện Tuyệt Đối

Đường truyền dây mượt mà qua các khe chống văng dây nâng cấp giúp bảo vệ lớp sơn cách điện vi mô, chống trầy xước hay méo dạng dây đồng.

Vận Hành Bền Bỉ Không Dùng Điện

Thiết kế hoàn toàn bằng cơ học từ tính, không tiêu tốn điện năng, độ bền cao và không tốn chi phí bảo trì trong suốt quá trình vận hành.

THÔNG SỐ KỸ THUẬT CHUNG
Thương hiệu	QIANHE
Mã sản phẩm	QIANHE MTCSS Series (Fine Wire Magnet Tension Unit)
Đường kính dây phù hợp	0.025mm – 0.07mm (Dây siêu vi mỏng)
Dải lực căng	1g – 40g (Siêu tinh vi)
Nguyên lý hoạt động	Giảm chấn từ tính nam châm vĩnh cửu không tiếp xúc (Non-contact Magnetic)
Tốc độ cấp dây tối đa	10 m/s – 12 m/s
Nguồn điện	Không yêu cầu nguồn điện (Cơ học từ tính)
Vật liệu puly dẫn dây	Gốm sứ Ceramic cao cấp chống mài mòn
Cơ chế giảm chấn	Đĩa nam châm từ tính vĩnh cửu không tiếp xúc
Cốt gá lắp (Mounting Hole)	Φ 16mm
Kiểu gá lắp	Nhỏ gọn, thích hợp cho máy quấn nhiều trục (Multi-spindle)

THÔNG SỐ CHI TIẾT DÒNG BỘ CĂNG DÂY TỪ TÍNH MTC SERIES (VERTICAL TYPE)
STT	Model	Dải lực căng (g)	Đường kính dây (mm)	Mã cần căng (Tension Rod)
1	QH-MTCSS	5 – 130	0.025 – 0.12	TR-1#
2	QH-MTC300S	14 – 400	0.06 – 0.25	TR-5#
3	QH-MTCS	30 – 800	0.08 – 0.40	TR-6#

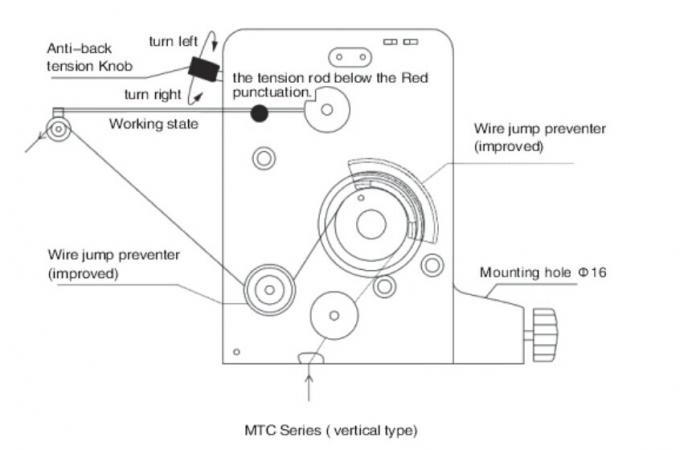

Sơ đồ cấu trúc và nguyên lý đi dây bộ căng dây từ tính QIANHE MTC Series

Hình ảnh: Sơ đồ cấu tạo, núm chỉnh lực căng chống giật dây (Anti-back tension Knob) và đường truyền dây bộ căng từ tính QIANHE MTC Series

Ứng Dụng Trong Sản Xuất & Gia Công:

Quấn Cuộn Dây Vi Mạch & Linh Kiện Nhạy Cảm: Chuyên dùng cho sản xuất cuộn cảm vi mô (Chip Inductor), cuộn dây đồng hồ, đầu đọc ổ cứng, rơ-le siêu nhỏ và micro-speaker.
Chế Tạo Thiết Bị Y Tế & Cảm Biến Độ Chính Xác Cao: Phù hợp cho quy trình quấn các cuộn dây cảm biến chính xác, thiết bị y tế và linh kiện điện tử hàng không.

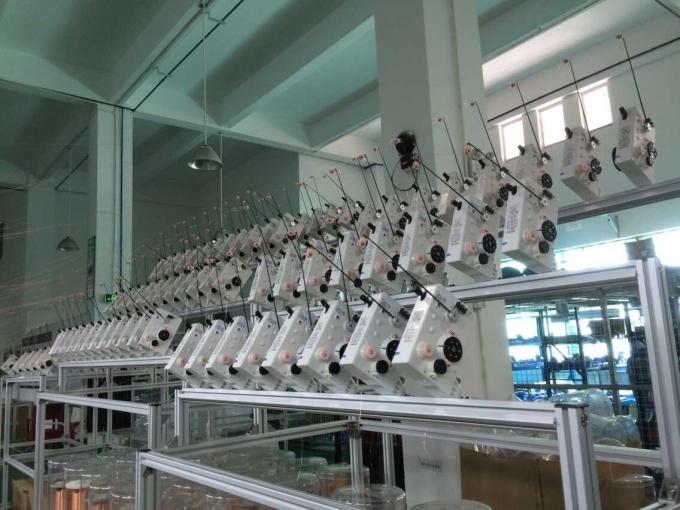

Dàn Máy Quấn Dây CNC Cao Tốc Mật Độ Cao: Dễ dàng gá lắp đồng bộ trên các dàn máy quấn dây CNC tự động nhiều trục (Multi-Spindle).

LƯU Ý VẬN HÀNH & BẢO QUẢN:

Thao tác nhẹ nhàng khi luồn dây siêu mảnh qua các puly Ceramic để tránh làm cong vẹo cần căng hoặc xước dây.
Luôn cài đặt lực căng ở mức thấp nhất trước khi luồn dây và tăng dần đến mức mong muốn để tránh làm sốc lực gây đứt dây.
Định kỳ vệ sinh puly sứ bằng cồn công nghiệp chuyên dụng, không dùng dung dịch tẩy rửa mạnh làm ảnh hưởng tới vòng bi siêu nhẹ bên trong.
