Mô tả

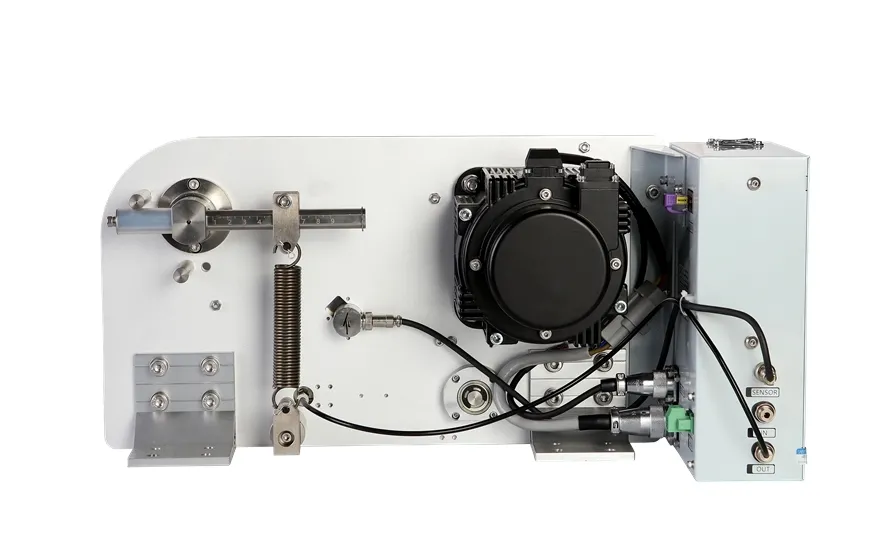

Động Cơ DC Servo & Cấp Dây Chủ Động
Sử dụng động cơ DC Servo tích hợp Encoder chính xác cao, chủ động cấp dây theo tốc độ của máy quấn, phản hồi gia tốc/giảm tốc siêu tốc (<0.3s) và triệt tiêu biến động lực căng.
Chuyển Đổi Đa Cấp Lực Căng Pneumatic
Tích hợp xilanh khí nén điều khiển chuyển đổi linh hoạt giữa các mức lực căng cài đặt sẵn trong cùng một chu trình quấn cuộn phức tạp.
Phản Hồi Vòng Kín & Tự Động Bù Lực Căng
Cảm biến lực căng liên tục gửi tín hiệu về bộ xử lý để tự động tinh chỉnh mô-men xoắn động cơ, giữ lực căng hằng định từ đầu đến cuối cuộn quấn.
Cảm Biến Báo Đứt & Chống Văng Dây
Mạch điện tử thông minh tự động dừng máy ngay khi xảy ra sự cố đứt dây hoặc hết dây, kết hợp cơ chế dẫn dây chống văng giúp bảo vệ bề mặt dây đồng.
Tốc Độ Cấp Dây Siêu Tốc Lên Tới 20m/s
Đáp ứng hoàn hảo các dòng máy quấn CNC tự động cao tốc, nâng cao tối đa hiệu suất vận hành nhà máy.
Tiết Kiệm Điện Năng & Hoạt Động Êm Ái
Động cơ hiệu suất cao phát nhiệt cực thấp, tiêu thụ dòng điện nhỏ (<0.5A) và không phát ra tiếng ồn gây ảnh hưởng đến môi trường làm việc.
| THÔNG SỐ KỸ THUẬT CHI TIẾT | |
|---|---|
| Thương hiệu | QIANHE |

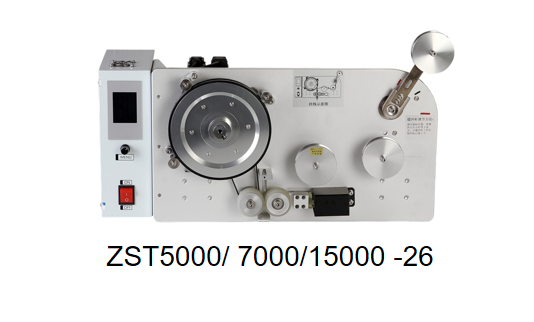

| Mã sản phẩm | QIANHE ZST Series (ZST Servo Tensiometer Multi-Tension) |
| Nguồn điện cấp | DC 24V – 48V |
| Động cơ điều khiển | Động cơ DC Servo tích hợp High-Precision Encoder |
| Dải lực căng | 2g – 800g (Dòng tiêu chuẩn ZST) / mở rộng lên tới 2000g |
| Đường kính dây phù hợp | 0.02mm – 0.80mm |
| Tốc độ cấp dây tối đa | 18 m/s – 20 m/s |
| Cơ chế chuyển cấp | Khí nén Pneumatic Cylinder (Áp suất khí nén: 0.5 MPa / 5 kg/cm²) |
| Hệ thống điều khiển | Phản hồi vòng kín, tự động bù lực căng (Closed-loop Auto Fine-Tuning) |
| Thời gian phản hồi | Gia tốc / giảm tốc ≤ 0.3s |
| Tính năng an toàn & Bảo vệ | Cảm biến báo đứt dây (Wire Breakage Alarm), Chống văng dây, Bảo vệ ngược cực & Quá áp |
- Quấn Cuộn Dây Biến Áp & Rơ-Le Đa Cấp Lực Căng: Chuyên dùng cho các sản phẩm đòi hỏi điều chỉnh lực căng khác nhau ở từng giai đoạn quấn (quấn lót, quấn chân pin, quấn phủ).
- Sản Xuất Động Cơ Điện & Mô-Tơ Ô Tô: Phù hợp cho dây chuyền quấn stator, rotor, cuộn cảm và dây điện trở đòi hỏi độ chính xác tuyệt đối.
- Máy Quấn Dây CNC Tự Động Nhiều Trục (Multi-Spindle): Dễ dàng đồng bộ vào các hệ thống quấn dây tự động công nghiệp tốc độ cao.
LƯU Ý VẬN HÀNH & BẢO QUẢN:
- Cung cấp nguồn khí nén sạch và ổn định ở áp suất 0.5 MPa để xilanh chuyển cấp lực căng vận hành chính xác.
- Chọn đúng thông số cần căng (Tension Rod) và dải lực căng phù hợp với đường kính dây đồng thực tế để tránh giãn dây.
- Thường xuyên lau chùi puly sứ dẫn dây Ceramic và kiểm tra mạch cảm biến đứt dây để đảm bảo máy luôn hoạt động ở trạng thái tối ưu.
