Tối Ưu Quấn Stator BLDC
Đáp ứng hoàn hảo mô-men kéo lớn khi quấn các rãnh Stator động cơ không chổi than, động cơ bước, quạt công nghiệp, motor máy giặt và xe điện.
Dải Lực Căng 500–2500g
Đảm bảo các đường dây đồng cỡ lớn (0.40–1.00mm) được quấn phẳng sít, chuẩn xác kích thước và đồng nhất về giá trị điện trở tiêu chuẩn giữa các pha.
Hãm Từ Nam Châm Ferrite
Lực hãm từ trường thuần túy không gây sinh nhiệt hay mài mòn cơ học, đảm bảo độ hằng định lực căng bền bỉ trong các ca sản xuất công nghiệp 24/7.
Cảm Biến Tự Động Đứt Dây
Cảm biến hành trình ngắt nguồn dừng máy quấn ngay khi phát hiện hết dây hoặc đứt dây đồng, bảo vệ tối đa cuộn quấn và hạn chế phế phẩm.

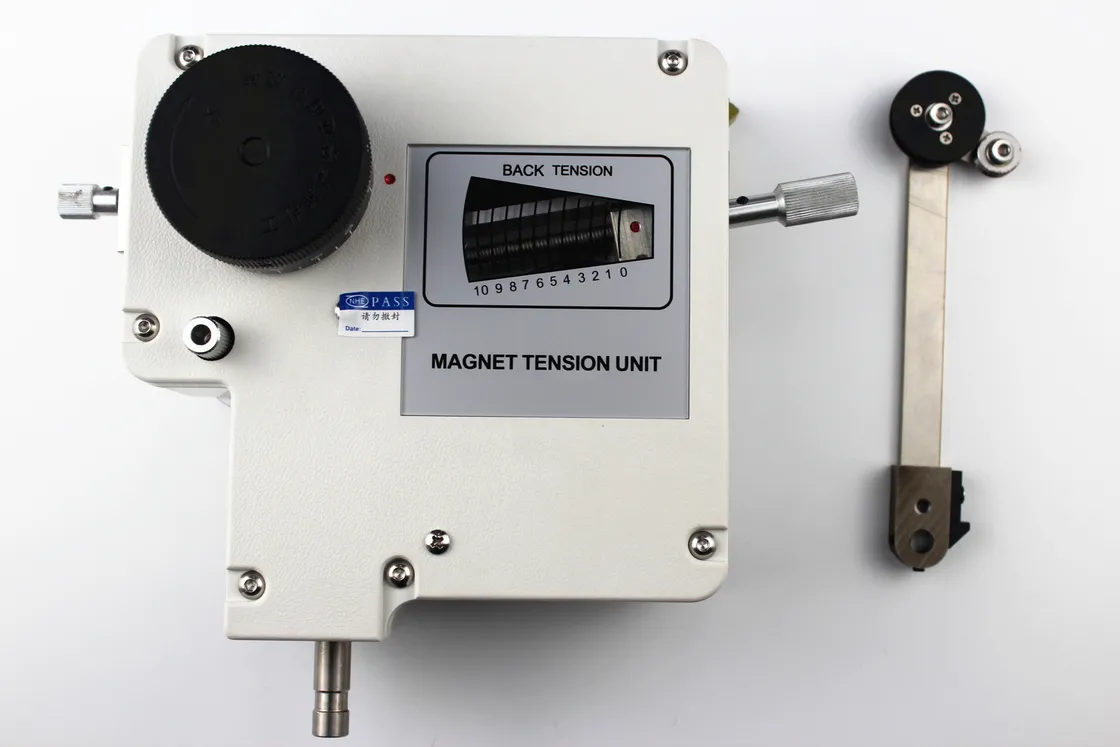

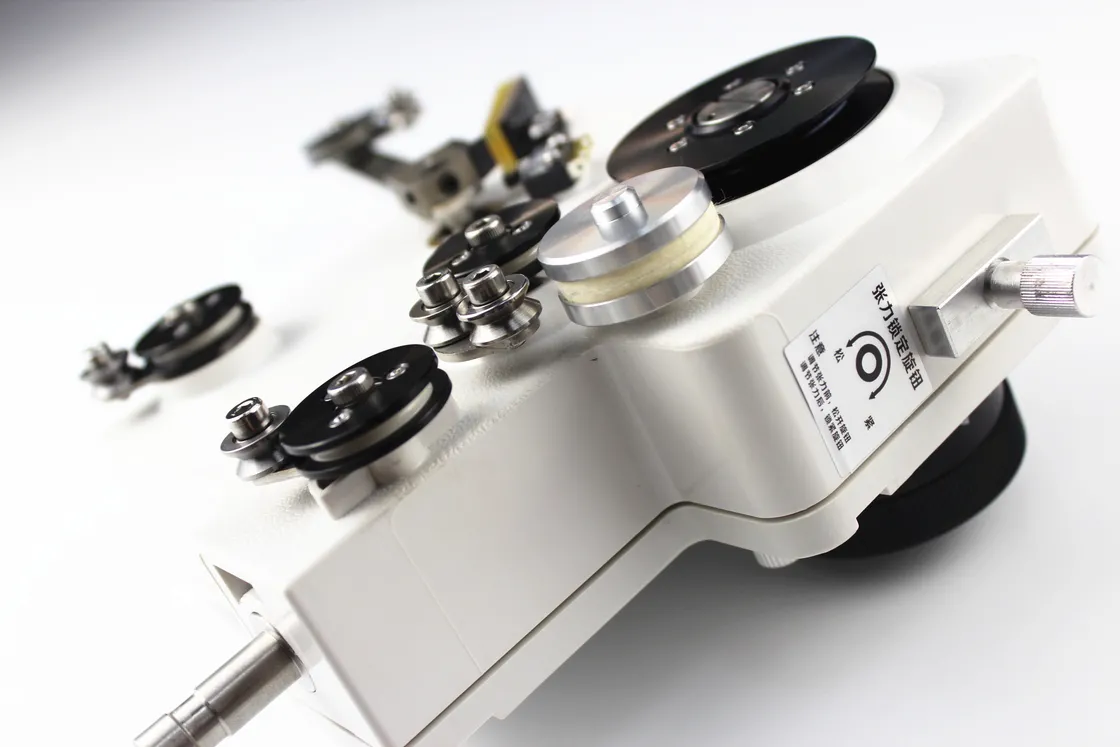

Điều Chỉnh Lực Căng 2 Cấp
Núm xoay phân cấp trực quan tinh chỉnh độc lập Lực căng chính (Main) và Lực căng phụ (Anti-back tension), giữ dây luôn phẳng thẳng, không bị chùng.

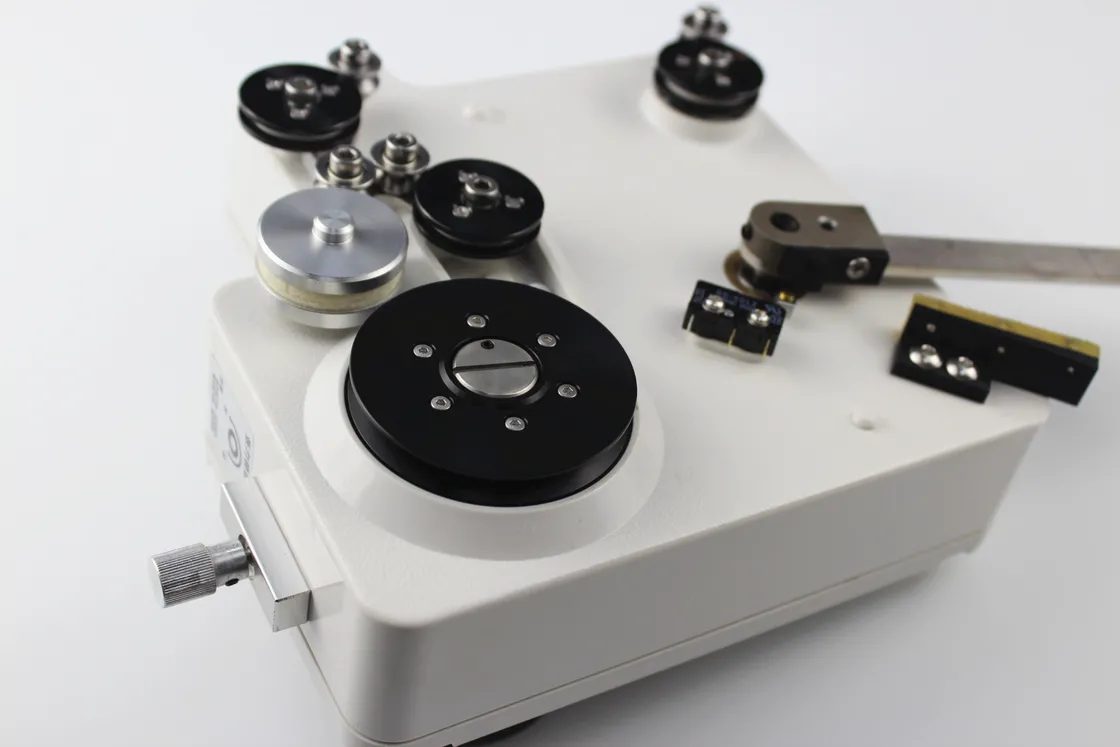

Khung Vỏ Gia Cường Chịu Lực
Thân vỏ kim loại chắc chắn cùng hệ thống bánh rãnh Puly gốm Ceramic chịu lực và đầu dẫn Ruby chống ăn mòn, bảo vệ tuyệt đối men cách điện.
| THÔNG SỐ KỸ THUẬT CHUNG BỘ CĂNG DÂY TỪ TÍNH QIANHE QH-MTAL | |
|---|---|
| Thương hiệu | QIANHE |
| Mã sản phẩm / Dòng | QIANHE QH-MTAL (BLDC Motor Stator Winding Magnetic Tensioner) |
| Phân loại thiết bị | Bộ căng dây từ tính tải trọng lớn (Heavy-Duty Magnetic Tensioner) |
| Dải đường kính dây áp dụng | 0.40 mm – 1.00 mm (Mở rộng lên tới 1.20 mm tùy phiên bản) |
| Dải lực căng (Tension Scope) | 500 g – 2500 g (500 – 2500 gf) |
| Mã cần căng (Tension Rod) | TR-21# |
| Trục gá lắp đặt (Installation) | Trục gá tiêu chuẩn Φ10mm (Ф10 mounting stud) |
| Tính năng an toàn | Công tắc cảm biến tự động ngắt máy khi đứt dây (Disconnection Switch) |
| Nguyên lý hãm từ | Nam châm Ferrite vĩnh cửu không tiếp xúc (Magnetic Damping) |
| Cơ chế điều chỉnh | Núm xoay phân cấp Lực căng chính (Main) & Lực căng phụ (Anti-back tension) |
| Vật liệu dẫn hướng | Bánh rãnh Puly gốm Ceramic chịu mài mòn & Đầu dẫn hướng Ruby |
| Yêu cầu Nguồn điện / Khí nén | Không yêu cầu (Vận hành thuần cơ – từ) |
| Trọng lượng thiết bị | ~ 1.5 kg – 2.0 kg |
| Phương thức gá đặt | Trục gá tiêu chuẩn lắp trực tiếp trên dàn máy quấn Stator |
| BẢNG 1: THÔNG SỐ CHI TIẾT CÁC MODEL DÒNG BỘ CĂNG DÂY TỪ TÍNH QIANHE MTA (DẠNG NGANG) | ||||
|---|---|---|---|---|
| STT | Model | Dải lực căng (g) | Đường kính dây (mm) | Cần căng (Tension Rod) |
| 1 | QH-MTASS | 5 – 130 | 0.025 – 0.12 | TR-30# |
| 2 | QH-MTA300S | 14 – 400 | 0.06 – 0.25 | TR-31# |
| 3 | QH-MTAS | 30 – 800 | 0.08 – 0.40 | TR-32# |
| 4 | QH-MTAM | 300 – 1500 | 0.35 – 0.80 | TR-16# |
| 5 | QH-MTAL | 500 – 2500 | 0.40 – 1.00 | TR-21# |

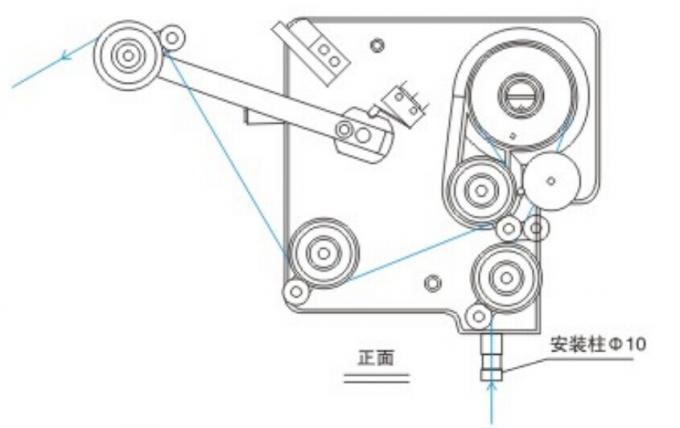

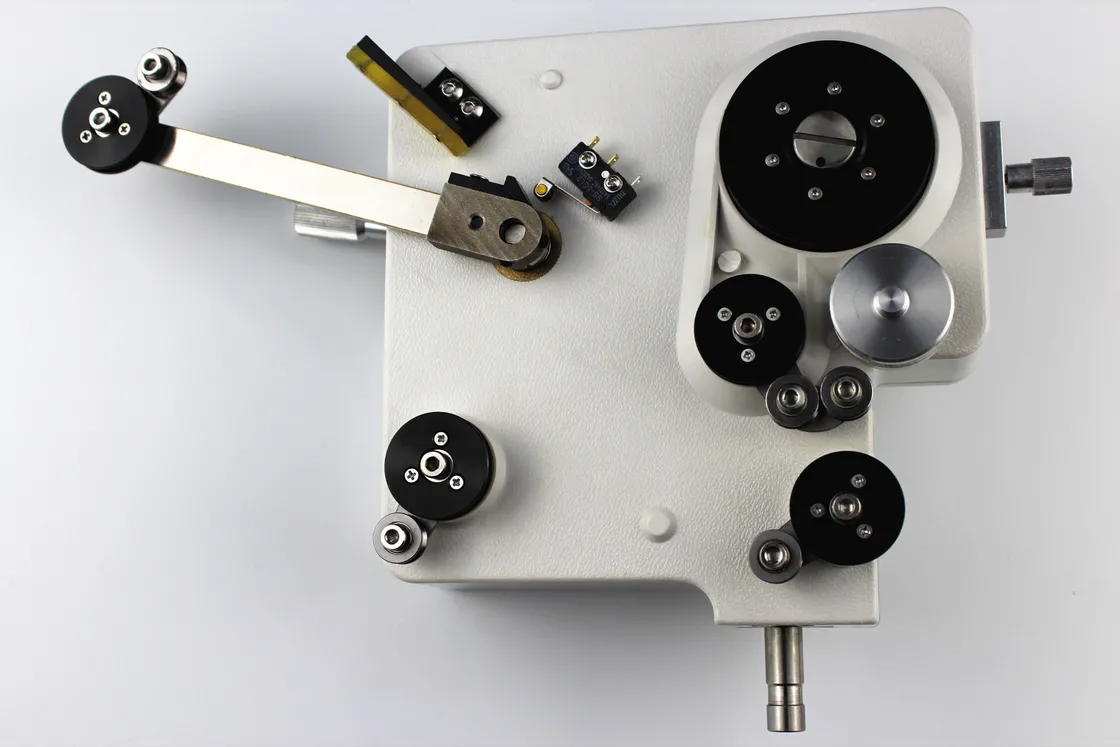

Hình ảnh: Sơ đồ chi tiết cấu tạo cơ khí và đường đi dây của bộ căng dây từ tính tải trọng lớn QIANHE QH-MTAL, hiển thị vị trí cần căng vận hành, các puly Ceramic chịu lực và trục gá tiêu chuẩn đường kính Ф10mm.
- Dây chuyền sản xuất Stator động cơ không chổi than (BLDC Motor Stator Lines): Quấn Stator động cơ xe điện, motor quạt không chổi than, động cơ máy bơm và motor thiết bị gia dụng cao cấp.
- Sản xuất Động cơ công nghiệp & Motor bước (Stepper Motors & Heavy Motors): Đảm bảo lực căng cao để quấn xếp lớp hoàn hảo cho các loại dây đồng cỡ lớn 0.40–1.00mm.
- Biến áp nguồn công suất lớn & Cuộn cảm công nghiệp: Phù hợp cho quy trình quấn các cuộn dây công suất chịu dòng cao.
LƯU Ý VẬN HÀNH & BẢO QUẢN:
- Đo lường lực căng chuẩn bằng lực kế: Luôn dùng lực kế đo trực tiếp lực kéo ở đầu dây ra để tinh chỉnh núm Main Tension chính xác theo yêu cầu thiết kế kỹ thuật.
- Đấu nối tín hiệu dừng máy khẩn cấp: Đấu 2 dây công tắc Disconnection Switch vào PLC điều khiển máy quấn Stator để kích hoạt tính năng dừng máy tự động khi có sự cố đứt dây.
- Bảo trì Puly gốm sứ: Thường xuyên vệ sinh rãnh Puly Ceramic bằng cồn IPA (Isopropyl Alcohol) để loại bỏ bụi men đồng bám đọng, giữ cho đường đi dây mượt mà.
