Giảm Chấn Từ Tính Không Tiếp Xúc
Sử dụng nam châm vĩnh cửu tạo mô-men cản hằng định, không phát sinh ma sát cơ học trực tiếp, giúp lực căng luôn ổn định và thiết bị không bị nóng khi hoạt động liên tục.
Chuyên Dụng Quấn Rotor & Stator
Được tối ưu hóa cấu trúc cơ học để đáp ứng các góc quấn và nhịp đổi hướng phức tạp của máy quấn rotor tự động, đảm bảo cuộn dây xếp đều và chặt chẽ.
Cần Căng Chống Trùng & Nhảy Dây
Tích hợp lò xo phản hồi linh hoạt giúp hấp thụ sốc lực, triệt tiêu hiện tượng trùng dây hoặc văng dây khi máy quấn khởi động, dừng hoặc đảo chiều đột ngột.
Cài Đặt Lực Căng Chuẩn Xác
Trang bị núm tinh chỉnh kèm thang chia độ rõ ràng, hỗ trợ kỹ thuật viên nhanh chóng thiết lập mức lực căng tối ưu theo từng đường kính dây đồng.
Puly Sứ Ceramic Cao Cấp Bảo Vệ Dây
Hệ thống puly và vòng dẫn dây làm từ gốm sứ Ceramic siêu mịn, chống mài mòn vượt trội và bảo vệ tuyệt đối lớp men cách điện.
Vận Hành Bền Bỉ Không Dùng Điện
Hoạt động hoàn toàn bằng cơ học từ tính, độ tin cậy cao, không tốn chi phí điện năng và hầu như không cần bảo trì trong suốt vòng đời sản phẩm.
| THÔNG SỐ KỸ THUẬT CHUNG | |
|---|---|
| Thương hiệu | QIANHE |
| Mã sản phẩm | QIANHE Magnetic Rotor Tensioner Series (MTC Series) |
| Nguyên lý hoạt động | Giảm chấn từ tính nam châm vĩnh cửu (Non-contact Magnetic Damping) |
| Dải lực căng | 4g – 900g (Tùy chọn theo từng model cụ thể) |
| Đường kính dây phù hợp | 0.025mm – 0.50mm |
| Tốc độ cấp dây tối đa | 10 m/s – 15 m/s |
| Nguồn điện | Không yêu cầu nguồn điện (Cơ học từ tính) |
| Vật liệu puly dẫn dây | Gốm sứ Ceramic cao cấp chống mài mòn |
| Cơ chế chống trùng dây | Cần căng phản hồi đàn hồi (Anti-slack Tension Arm) |
| Ứng dụng gá lắp | Chuyên dụng cho máy quấn Rotor / Stator / Máy quấn CNC |
| THÔNG SỐ CHI TIẾT DÒNG BỘ CĂNG DÂY TỪ TÍNH MTC SERIES (VERTICAL TYPE) | |||||
|---|---|---|---|---|---|
| STT | Model | Dải lực căng (g) | Đường kính dây phù hợp (mm) | Mã cần căng (Tension Rod) | |
| 1 | QH19-MTCSS | 4 – 100 | 0.025 – 0.12 | CX-2# | |
| 2 | QH19-MTC300S | 14 – 400 | 0.06 – 0.30 | CX-4# | |
| 3 | QH19-MTCS | 50 – 900 | 0.10 – 0.50 | CX-6# | |

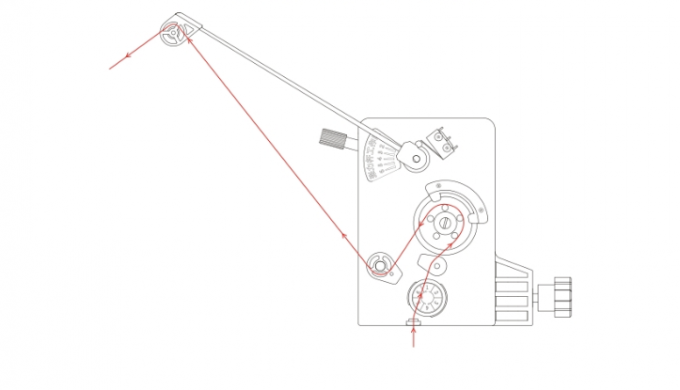

Hình ảnh: Sơ đồ nguyên lý luồn dây đồng (Wire Threading Diagram) qua bộ căng dây từ tính QIANHE MTC Series
- Sản Xuất Rotor & Stator Động Cơ: Chuyên dùng trong các dây chuyền quấn rotor mô-tơ điện, stator động cơ vi mô, quạt điện và thiết bị gia dụng.
- Quấn Cuộn Dây Biến Áp & Cuộn Cảm: Phù hợp cho máy quấn biến áp xung, rơ-le công nghiệp, cuộn dây van từ và cảm biến ô tô.
- Máy Quấn Dây Bán Tự Động & Tự Động: Dễ dàng gá lắp đồng bộ trên các dòng máy quấn rotor đơn trục hoặc đa trục.
LƯU Ý VẬN HÀNH & BẢO QUẢN:
- Căn chỉnh đường đi của dây đồng qua các puly Ceramic thẳng hàng với vị trí đầu quấn rotor để tránh ma sát nghiêng gây đứt dây.
- Thao tác điều chỉnh núm xoay dải lực căng từ nhẹ đến mạnh theo đường kính dây quấn thực tế trước khi khởi động vận hành tự động.
- Thường xuyên làm sạch bụi kim loại và dầu mỡ trên puly sứ Ceramic bằng cồn công nghiệp để duy trì độ trơn mượt khi cấp dây.
