Mô tả
Chuyên Dụng Linh Kiện Ô Tô
Thiết kế tối ưu cho quy trình quấn cuộn sơ cấp mobin đánh lửa, cảm biến phanh ABS, van điện từ Solenoid và van tiết lưu xe cộ.
Dải Lực Căng 300–1500gf
Cung cấp lực căng định hình mạnh mẽ cho cỡ dây 0.35–0.80mm, giúp các vòng dây quấn ép sát đều đặn, tối ưu hệ số điền đầy và tản nhiệt.
Hãm Từ Nam Châm Ferrite
Mô-men hãm từ trường vĩnh cửu không sinh ma sát cơ học trực tiếp lên đĩa quay, không tạo nhiệt dư thừa, giữ hằng định lực căng lâu dài.
Cảm Biến Ngắt Máy Khi Đứt Dây
Trang bị sẵn công tắc hành trình nhận diện đứt dây (Disconnection Switch), tự động dừng máy quấn ngay khi hết dây hoặc gãy dây.

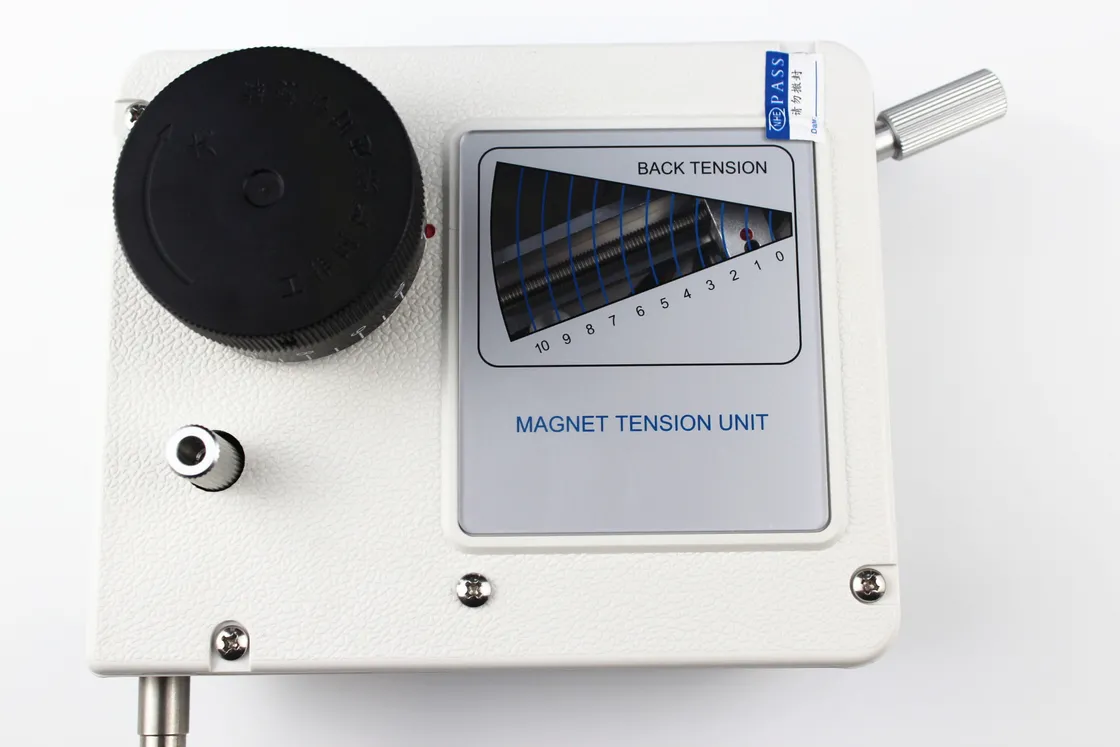

Điều Chỉnh Lực Căng 2 Cấp
Núm xoay phân cấp trực quan tinh chỉnh độc lập Lực căng chính (Main) và Lực căng phụ (Anti-back tension), giữ dây luôn thẳng, không bị chùng.

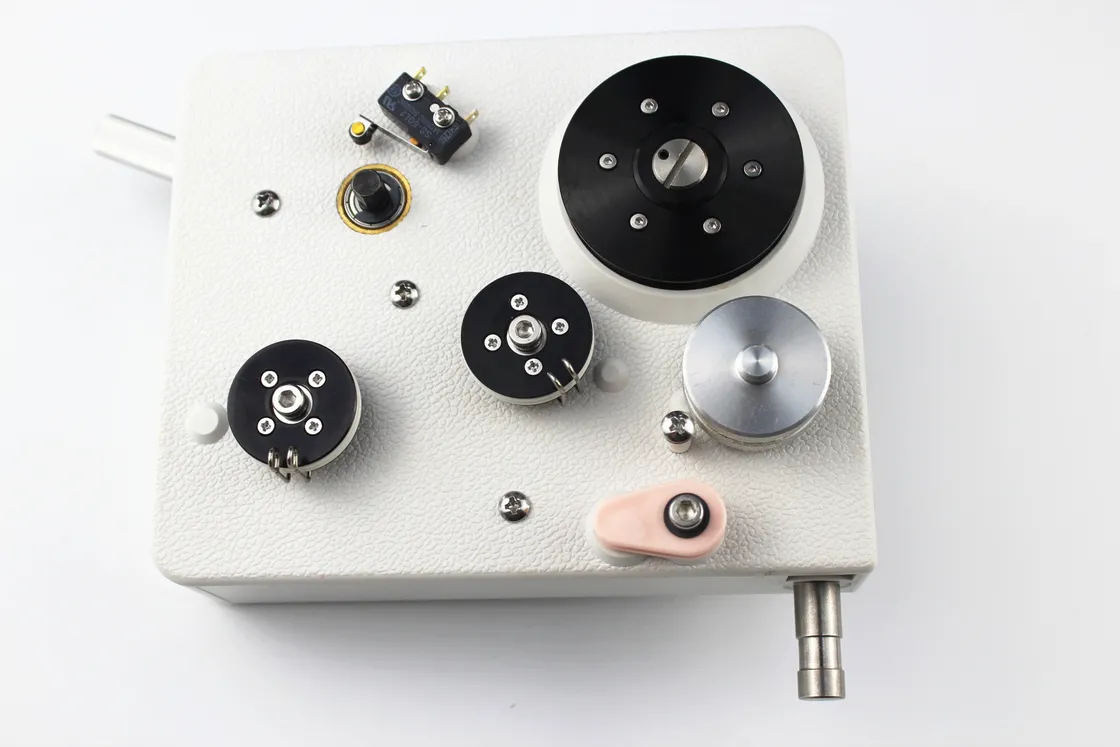

Bảo Vệ Men Véc-Ni Cách Điện
Hệ thống bánh rãnh Puly gốm Ceramic cao cấp kết hợp đầu dẫn Ruby chống mài mòn, ngăn ngừa hoàn toàn rủi ro trầy xước lớp men cách điện.
| THÔNG SỐ KỸ THUẬT CHUNG BỘ CĂNG DÂY TỪ TÍNH QIANHE QH-MTAM (AUTO PARTS) | |
|---|---|
| Thương hiệu | QIANHE |
| Mã sản phẩm / Dòng | QIANHE QH-MTAM (Auto Parts Ignition Coil & ABS Tensioner) |
| Phân loại thiết bị | Bộ căng dây từ tính cho linh kiện điện tử ô tô & mobin sơ cấp |
| Dải đường kính dây áp dụng | 0.35 mm – 0.80 mm (Dây đồng tráng men cỡ trung) |
| Dải lực căng (Tension Scope) | 300 g – 1500 g (300 – 1500 gf) |
| Mã cần căng (Tension Rod) | TR-16# |
| Trục gá lắp đặt (Installation) | Trục gá tiêu chuẩn Φ10mm (Ф10 mounting stud) |
| Tính năng an toàn | Công tắc cảm biến tự động ngắt máy khi đứt dây (Disconnection Switch) |
| Nguyên lý hãm từ | Nam châm Ferrite vĩnh cửu không tiếp xúc (Magnetic Damping) |
| Cơ chế điều chỉnh | Núm xoay phân cấp Lực căng chính (Main) & Lực căng phụ (Anti-back tension) |
| Vật liệu dẫn hướng | Bánh rãnh Puly gốm Ceramic cao cấp & Đầu dẫn hướng Ruby |
| Yêu cầu Nguồn điện / Khí nén | Không yêu cầu (Vận hành thuần cơ – từ) |
| Trọng lượng thiết bị | ~ 1.18 kg |

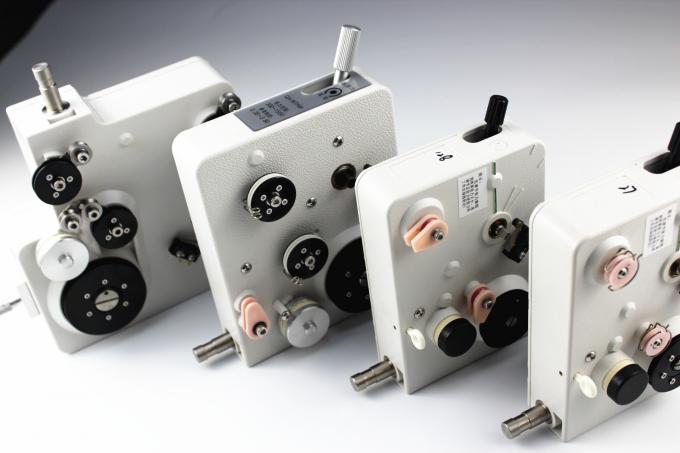

| BẢNG 1: THÔNG SỐ CHI TIẾT CÁC MODEL DÒNG BỘ CĂNG DÂY TỪ TÍNH QIANHE MTA (DẠNG NGANG) | ||||
|---|---|---|---|---|
| STT | Model | Dải lực căng (g) | Đường kính dây (mm) | Cần căng (Tension Rod) |
| 1 | QH-MTASS | 5 – 130 | 0.025 – 0.12 | TR-30# |
| 2 | QH-MTA300S | 14 – 400 | 0.06 – 0.25 | TR-31# |
| 3 | QH-MTAS | 30 – 800 | 0.08 – 0.40 | TR-32# |
| 4 | QH-MTAM | 300 – 1500 | 0.35 – 0.80 | TR-16# |
| 5 | QH-MTAL | 500 – 2500 | 0.40 – 1.00 | TR-21# |

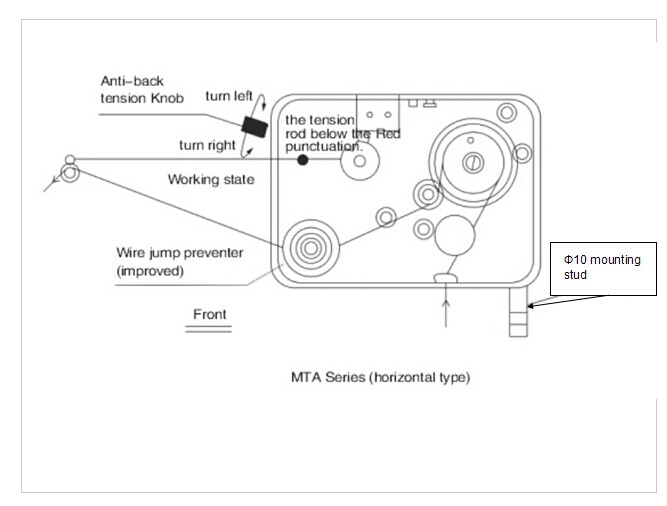

Hình ảnh: Sơ đồ chi tiết cấu tạo cơ khí dòng QIANHE MTA Series dạng ngang bao gồm núm tinh chỉnh lực căng ngược (Anti-back tension Knob), cụm chống nhảy dây cải tiến (Wire jump preventer), vị trí cần căng vận hành và trục gá tiêu chuẩn đường kính Ф10mm.
- Quấn Cuộn Dây Sơ Cấp Mobin Đánh Lửa Ô Tô (Primary Ignition Coil Winding): Đảm bảo cuộn sơ cấp dây 0.35–0.8mm đạt độ chặt tuyệt đối, cố định điện trở và chịu được điện áp cao trong động cơ ô tô/xe máy.
- Sản Xuất Cảm Biến ABS & Van Solenoid Ô Tô: Ứng dụng phổ biến trong quấn cảm biến tốc độ bánh xe ABS, van điện từ hộp số, van tiết lưu và cuộn dây rơ-le công suất xe cộ.
- Biến Áp Nguồn & Cuộn Cảm Công Nghiệp: Phù hợp cho các quy trình quấn biến áp xung, biến áp cách ly và cuộn cảm công suất yêu cầu dải dây cỡ trung.
LƯU Ý VẬN HÀNH & BẢO QUẢN:
- Hiệu chỉnh lực căng thực tế bằng lực kế: Luôn dùng lực kế cơ học hoặc điện tử đo trực tiếp tại đầu ra của dây đồng để tinh chỉnh núm Main Tension đạt đúng giá trị bản vẽ kỹ thuật.
- Đấu nối tín hiệu công tắc dừng máy: Đấu nối dây tín hiệu của công tắc cảm biến đứt dây (Disconnection Switch) vào cổng ngắt khẩn cấp (Emergency Stop) hoặc PLC trung tâm của máy quấn.
- Vệ sinh định kỳ bánh rãnh sứ Ceramic: Lau sạch bụi men đồng bám trên rãnh bánh xe Ceramic bằng cồn IPA (Isopropyl Alcohol) định kỳ để đảm bảo đường đi của dây luôn trôi chảy, không sinh lực ma sát ảo.
