Mô tả
Hãm Từ Không Tiếp Xúc
Sử dụng nam châm vĩnh cửu tạo lực hãm từ tính êm ái, không gây ma sát cơ học trực tiếp, không hao mòn linh kiện và duy trì lực căng hằng định lâu dài.
Chống Đứt Dây Siêu Mịn
Cụm lò xo phản hồi và cần căng nhạy bén tự động bù lực căng khi tốc độ xả dây thay đổi đột ngột, bảo vệ tuyệt đối đường dây đồng 0.025–0.12mm không bị giãn đứt.
Lực Căng Cực Nhỏ 4–120g
Tùy chỉnh tinh vi hai cấp bao gồm Lực căng chính (Main Tension) và Lực căng ngược (Back Tension), cho phép thiết lập chính xác lực căng phù hợp với từng cỡ dây vi mô.
Bảo Vệ Men Cách Điện
Hệ thống bánh rãnh Puly bằng sứ Ceramic cao cấp kết hợp đầu dẫn hướng Ruby chống ăn mòn, ngăn ngừa triệt để nguy cơ trầy xước lớp véc-ni cách điện.
Vận Hành Thuần Từ Tính
Thiết bị hoàn toàn không tiêu tốn nguồn điện hay khí nén, giúp đơn giản hóa quy trình lắp đặt, tiết kiệm chi phí năng lượng và dễ dàng bảo trì định kỳ.
Thiết Kế Siêu Nhẹ 0.45kg
Cấu trúc nhỏ gọn với trọng lượng chỉ khoảng 0.45kg, dễ dàng gá lắp hàng loạt trên các dàn máy quấn dây đa trục trong không gian thao tác hạn chế.
| THÔNG SỐ KỸ THUẬT CHUNG BỘ CĂNG DÂY TỪ TÍNH QIANHE MTCSS SERIES | |
|---|---|
| Thương hiệu | QIANHE |
| Mã sản phẩm / Dòng | QIANHE MTCSS Series (Simple Fine Wire Tensioner) |
| Nguyên lý hoạt động | Hãm từ tính không tiếp xúc (Magnetic Damping) |
| Dải đường kính dây áp dụng | 0.025 mm – 0.12 mm (Dây đồng vi mô / Fine Wire) |
| Dải lực căng (Tension Scope) | 4 g – 120 g (4 – 120 gf) |
| Cơ chế điều chỉnh | Núm xoay định lượng 2 cấp (Main Tension & Back Tension) |
| Tính năng an toàn | Cần đàn hồi chống đứt dây (Non-wire breakage system) |
| Vật liệu dẫn hướng dây | Puly sứ Ceramic cao cấp & Đầu dẫn Ruby chống mòn |
| Yêu cầu nguồn điện / Khí nén | Không yêu cầu (N/A) |
| Trọng lượng thiết bị | ~ 0.45 kg |
| Phương thức gá đặt | Trục gá tiêu chuẩn lắp trực tiếp lên khung máy quấn |

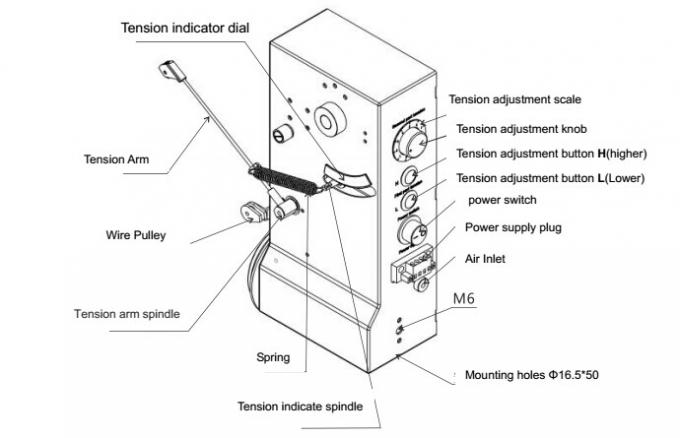

Hình ảnh: Sơ đồ chi tiết các bộ phận cấu tạo cơ khí bao gồm cần căng (Tension Arm), puly dẫn dây (Wire Pulley), đĩa hiển thị lực căng, núm vặn căn chỉnh Lực căng chính và Lực căng ngược.

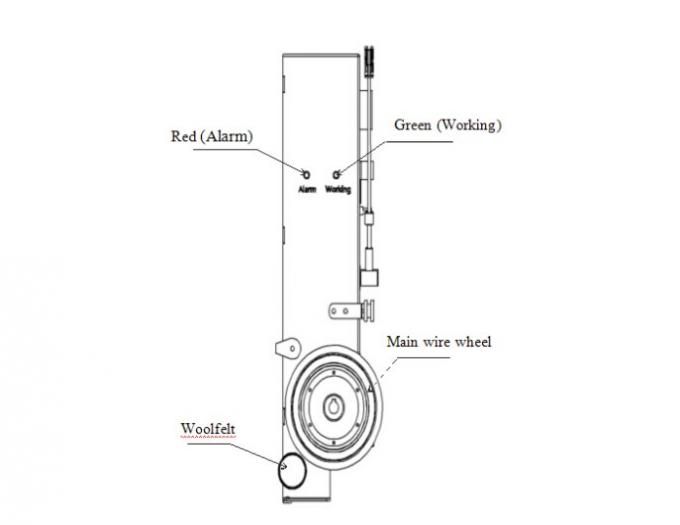

Hình ảnh: Sơ đồ lắp đặt chi tiết cụm bánh xả dây chính (Main wire wheel), dạ lau vệ sinh làm sạch bụi dây đồng (Woolfelt) và hệ thống đèn báo trạng thái vận hành trên dòng bộ căng dây QIANHE.
- Quấn cuộn dây Rơ-le vi mô & Biến áp xung mini: Kiểm soát lực căng chính xác tuyệt đối cho các dòng dây đồng 0.025–0.12mm, đảm bảo không làm móp méo hay biến dạng khung bọc (bobbin) nhựa mỏng.
- Sản xuất Tai nghe, Micro & Voice Coil Loa vi mô: Đáp ứng các tiêu chuẩn kỹ thuật khắt khe về độ đồng đều giá trị điện trở và chuẩn xác số vòng quấn trong ngành sản xuất thiết bị âm thanh cao cấp.
- Cảm biến điện tử & Linh kiện thiết bị y tế: Ứng dụng quấn các cuộn cảm dán Chip/SMD, cảm biến đo lường và vi mạch yêu cầu độ chính xác cao và lực căng siêu nhỏ.
LƯU Ý VẬN HÀNH & BẢO QUẢN:
- Căn chỉnh lực căng 2 cấp: Khi cài đặt ban đầu, xoay núm Back Tension để giữ dây luôn có độ căng nhẹ không bị rủ, sau đó điều chỉnh núm Main Tension kết hợp đo bằng lực kế (Tension Meter) để đạt lực căng mục tiêu.
- Tránh môi trường từ trường mạnh: Do sử dụng hệ thống nam châm vĩnh cửu bên trong, không đặt thiết bị gần các nguồn từ trường biến thiên lớn hoặc nơi có nhiệt độ quá cao làm suy giảm lực từ.
- Vệ sinh puly sứ Ceramic: Định kỳ làm sạch rãnh bánh puly gốm Ceramic và cụm đầu dẫn Ruby bằng cồn công nghiệp (isopropyl) để loại bỏ bụi bẩn, tránh kẹt dây hoặc tạo ma sát phụ gây sai lệch lực căng.
