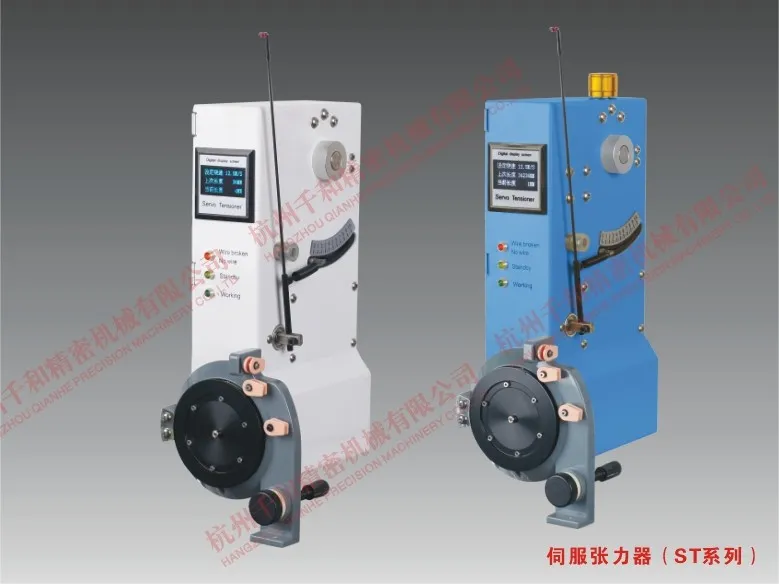

Động Cơ DC Servo 50W (5kg.cm)
Sở hữu công suất 50W cùng mô-men cản/kéo 5kg.cm, thiết bị dễ dàng làm chủ lực căng cho các dải dây đồng kích thước trung bình và lớn mà các dòng bộ căng dây thông thường khó đáp ứng.

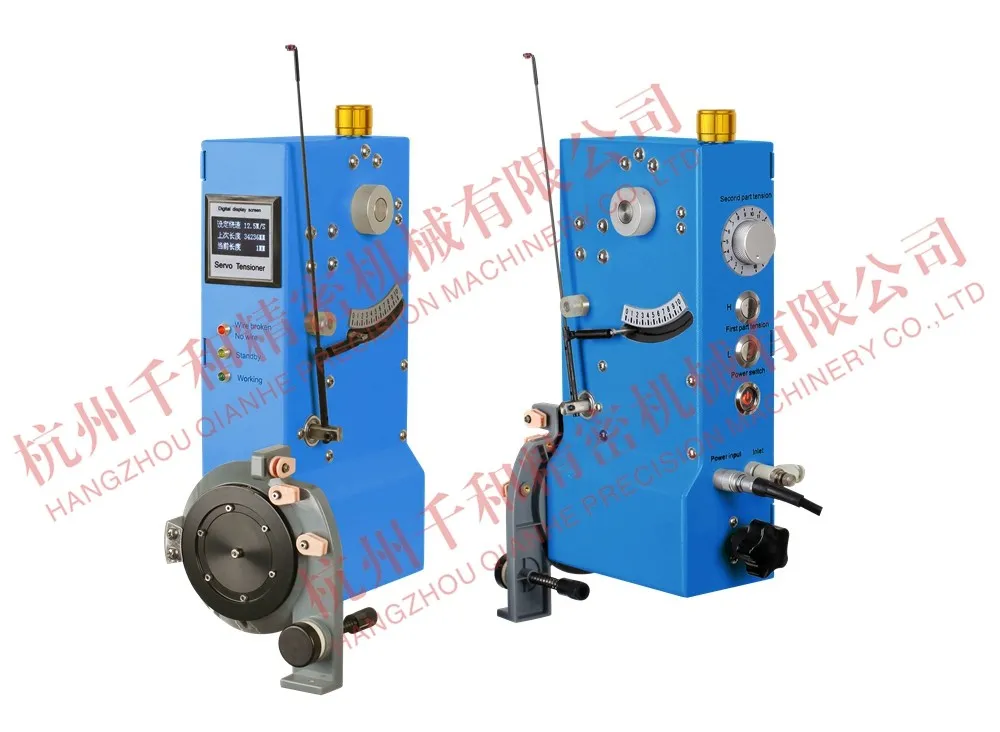

Điều Khiển Vòng Kín & Encoder
Bộ mã hóa Encoder phân giải cao liên tục phản hồi tốc độ và góc quay theo thời gian thực, tự động tinh chỉnh mô-men xoắn để giữ lực căng chuẩn xác từng milimet dây.
Thời Gian Phản Hồi Siêu Tốc
Khả năng đáp ứng động tức thời (≤0.3s) khi máy quấn tăng tốc, giảm tốc hoặc dừng đột ngột, triệt tiêu hoàn toàn rủi ro giật dây hoặc đứt dây.

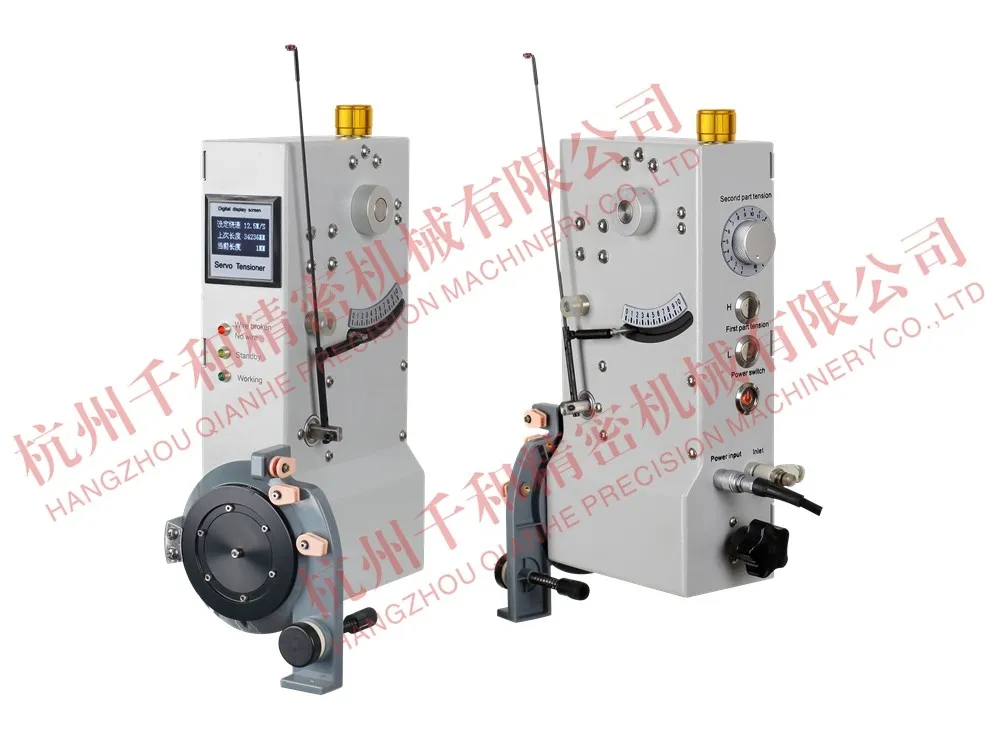

Nguồn DC24V Chuẩn Công Nghiệp
Sử dụng nguồn điện DC24V an toàn, tiết kiệm điện năng, dễ dàng tích hợp và đồng bộ với hệ thống điều khiển PLC/CNC của máy quấn.
Bù Lực Căng & Báo Đứt Dây Thông Minh
Mạch điện tử thông minh tự động phát hiện sự cố đứt dây để dừng máy tức thời, đồng thời tự động bù lực căng khi đường kính cuộn phôi thay đổi.

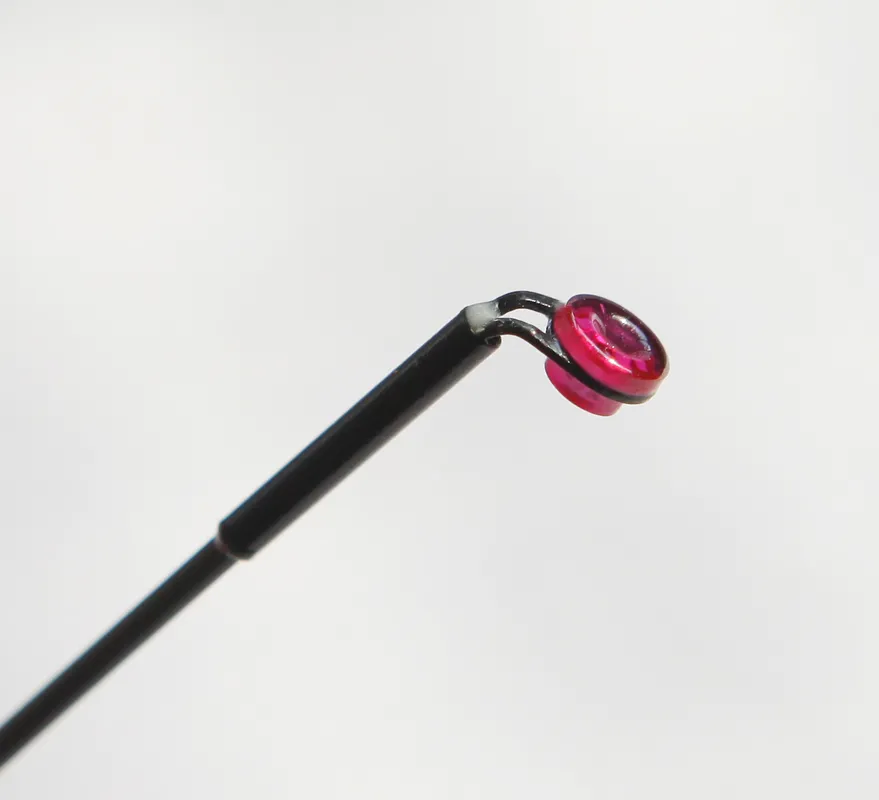

Puly Dẫn Dây Gốm Sứ Ceramic
Trang bị hệ thống puly và con lăn bằng sứ Ceramic cao cấp chống mài mòn, đảm bảo bề mặt dây đồng men không bị xước hoặc trầy tróc cách điện.
| THÔNG SỐ KỸ THUẬT CHUNG | |
|---|---|
| Thương hiệu | QIANHE |
| Mã sản phẩm | QIANHE DC24V 50W Servo Tensioner Series (5kg.cm) |
| Điện áp hoạt động | DC 24V |
| Công suất động cơ | 50W |
| Mô-men xoắn động cơ | 5 kg.cm |
| Động cơ điều khiển | Động cơ DC Servo tích hợp High-Precision Encoder |
| Cơ chế điều khiển | Điều khiển vòng kín (Closed-loop Electronic Control) |
| Tốc độ cấp dây tối đa | 18 m/s – 20 m/s[cite: 17] |
| Thời gian phản hồi | Gia tốc / giảm tốc ≤ 0.3s[cite: 17] |
| Vật liệu puly dẫn dây | Gốm sứ Ceramic cao cấp chống mài mòn |
| Tính năng an toàn | Cảm biến báo đứt dây (Wire Breakage Alarm), Bảo vệ quá tải & Ngược cực |
| THÔNG SỐ CHI TIẾT CÁC MODEL BỘ CĂNG DÂY SERVO QIANHE ST400 / ST700[cite: 17] | ||||||
|---|---|---|---|---|---|---|
| STT | Model | Lõi quấn (Skeleton) | Tốc độ max | Cấp lực căng | Lực căng (g) | Đường kính dây (mm) |
| 1 | ST400-12Y1[cite: 17] | Tròn (Round)[cite: 17] | 12 m/s[cite: 17] | 1 cấp[cite: 17] | 3 – 400[cite: 17] | 0.02 – 0.25[cite: 17] |
| 2 | ST400-12Y2[cite: 17] | Tròn (Round)[cite: 17] | 12 m/s[cite: 17] | 2 cấp[cite: 17] | 3 – 400[cite: 17] | 0.02 – 0.25[cite: 17] |
| 3 | ST400-12T1[cite: 17] | Vuông, Oval[cite: 17] | 12 m/s[cite: 17] | 1 cấp[cite: 17] | 3 – 400[cite: 17] | 0.02 – 0.25[cite: 17] |
| 4 | ST400-12T2[cite: 17] | Vuông, Oval[cite: 17] | 12 m/s[cite: 17] | 2 cấp[cite: 17] | 3 – 400[cite: 17] | 0.02 – 0.25[cite: 17] |
| 5 | ST400-20Y1[cite: 17] | Tròn (Round)[cite: 17] | 20 m/s[cite: 17] | 1 cấp[cite: 17] | 3 – 400[cite: 17] | 0.02 – 0.25[cite: 17] |
| 6 | ST400-20Y2[cite: 17] | Tròn (Round)[cite: 17] | 20 m/s[cite: 17] | 2 cấp[cite: 17] | 3 – 400[cite: 17] | 0.02 – 0.25[cite: 17] |
| 7 | ST700-08Y1[cite: 17] | Vuông, Oval[cite: 17] | 8 m/s[cite: 17] | 1 cấp[cite: 17] | 50 – 700[cite: 17] | 0.08 – 0.40[cite: 17] |
| 8 | ST700-08Y2[cite: 17] | Vuông, Oval[cite: 17] | 8 m/s[cite: 17] | 2 cấp[cite: 17] | 50 – 700[cite: 17] | 0.08 – 0.40[cite: 17] |
| BẢNG PHÂN CẤP LÒ XO CẦN CĂNG THEO DẢI LỰC CĂNG (TENSION ROD SPRING CHART)[cite: 17] | |||||||
|---|---|---|---|---|---|---|---|
| Mã Cần Căng (Rod) | TD-aa | TD-a | TD-b | TD-c | TD-d | TD-e | TD-f |
| TR-25#-200[cite: 17] | 3–15g[cite: 17] | 4–23g[cite: 17] | 18–80g[cite: 17] | —[cite: 17] | —[cite: 17] | —[cite: 17] | —[cite: 17] |
| TR-25#-140[cite: 17] | —[cite: 17] | —[cite: 17] | 22–90g[cite: 17] | 66–260g[cite: 17] | —[cite: 17] | —[cite: 17] | —[cite: 17] |
| TR-26#-150[cite: 17] | —[cite: 17] | —[cite: 17] | —[cite: 17] | 65–250g[cite: 17] | 50–155g[cite: 17] | 65–210g[cite: 17] | 165–530g[cite: 17] |
| TR-26#-120[cite: 17] | —[cite: 17] | —[cite: 17] | —[cite: 17] | 82–350g[cite: 17] | 55–200g[cite: 17] | 80–270g[cite: 17] | 200–700g[cite: 17] |
Hình ảnh: Bảng tra cứu thông số kỹ thuật chi tiết các model và dải lựa chọn lò xo cần căng tương ứng của dòng bộ căng dây Servo QIANHE[cite: 17]
- Quấn Biến Áp Công Suất & Cuộn Cảm Công Nghiệp: Chuyên dùng cho các dây chuyền quấn cuộn dây biến áp điện lực, biến áp xung công suất lớn, cuộn lọc và rơ-le công nghiệp.
- Gia Công Rotor & Stator Động Cơ Điện: Phù hợp cho quy trình quấn cuộn dây động cơ điện, stator, rotor mô-tơ ô tô và thiết bị điện gia dụng.
- Hệ Thống Máy Quấn Dây CNC Tự Động: Dễ dàng gá lắp đồng bộ trên các hệ thống máy quấn dây CNC tự động đơn trục hoặc đa trục đòi hỏi lực căng lớn.
LƯU Ý VẬN HÀNH & BẢO QUẢN:
- Cung cấp nguồn điện DC 24V đúng công suất (khuyên dùng bộ nguồn có dòng định mức ≥ 3A–5A) để đảm bảo động cơ Servo 50W vận hành đạt hiệu suất tối đa.
- Cài đặt tham số dải lực căng phù hợp với tiết diện dây quấn thực tế trước khi khởi động chu trình quấn tự động.
- Định kỳ kiểm tra vệ sinh puly gốm sứ Ceramic bằng cồn công nghiệp để giữ cho đường truyền dây luôn mượt mà và trôi chảy.
