Mô tả

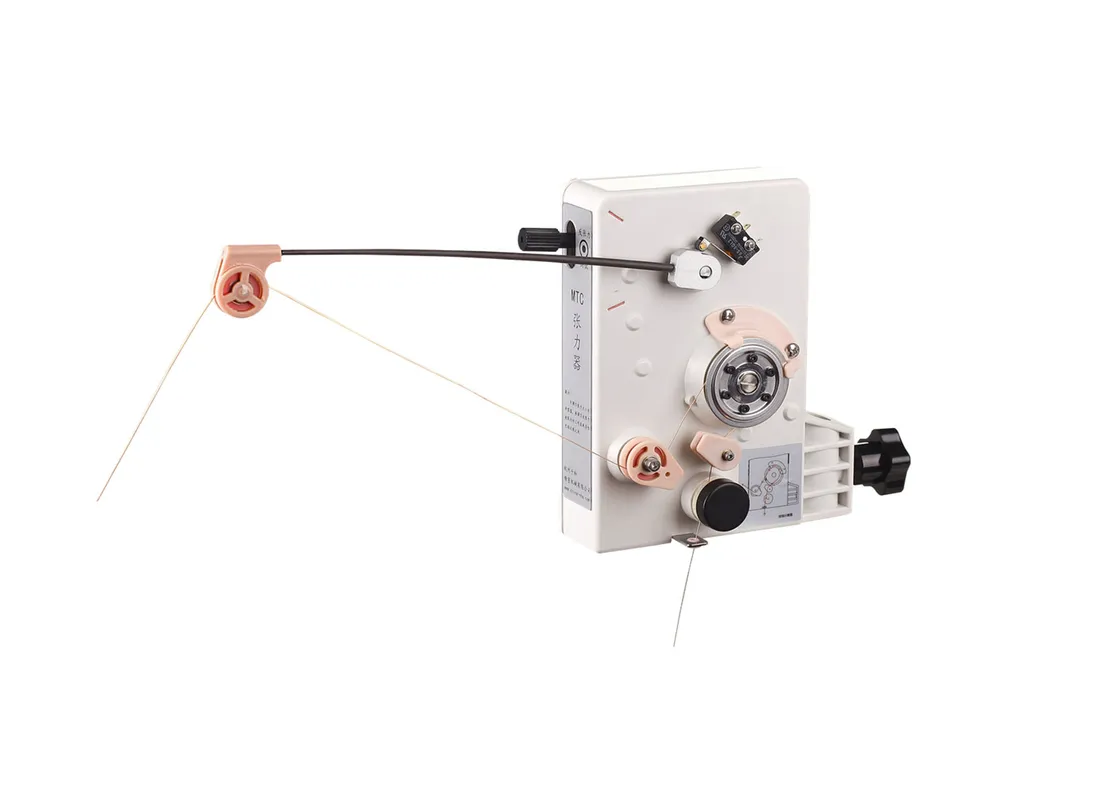

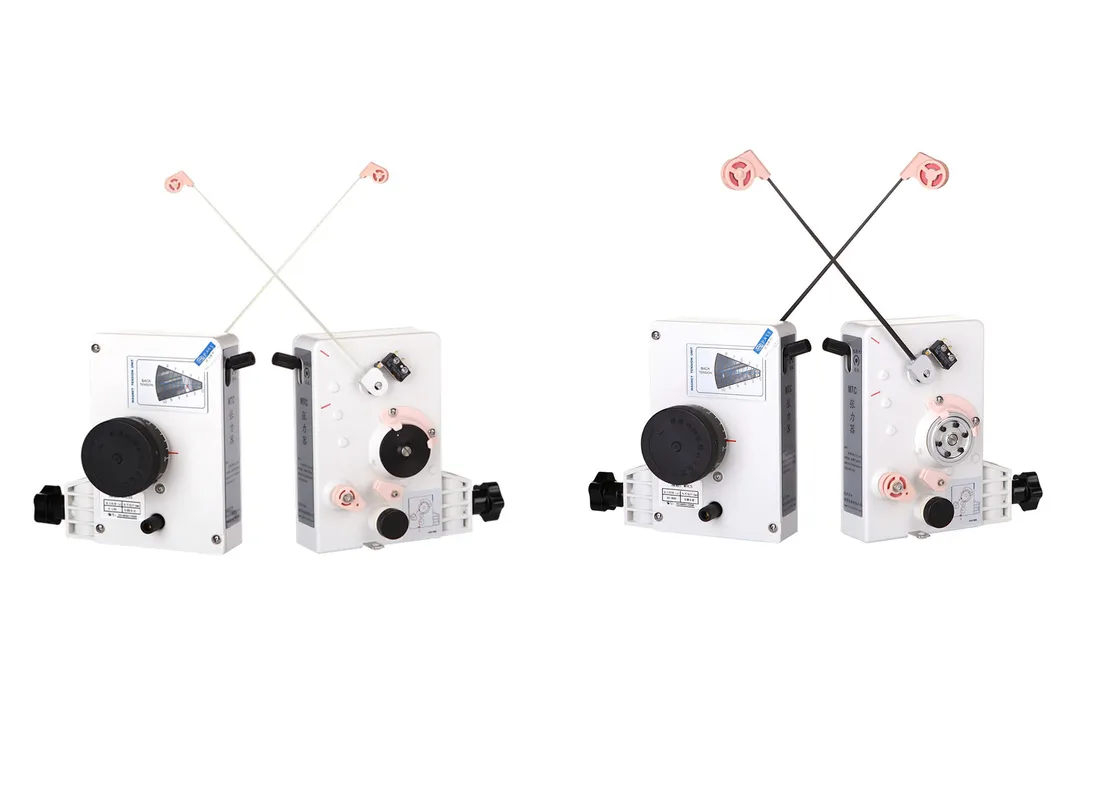

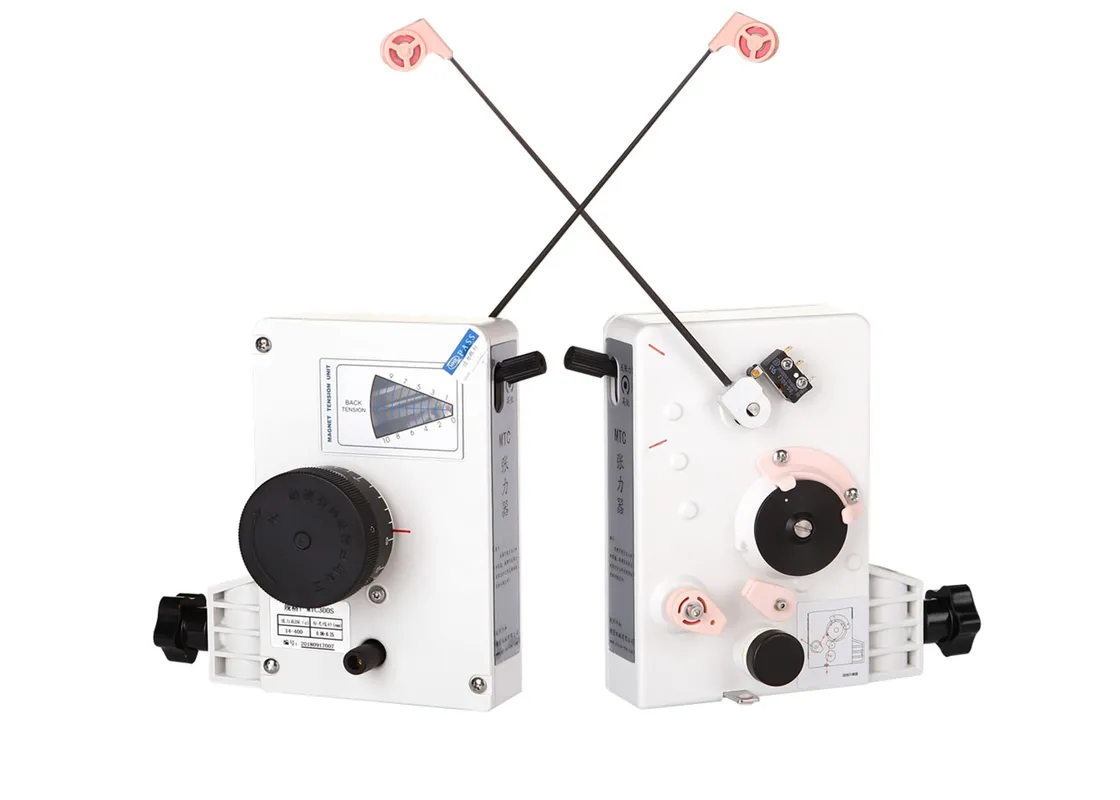

Thiết Kế Mini Siêu Nhỏ Gọn
Cấu trúc dạng đứng (Vertical Type) siêu nhỏ gọn, tối ưu không gian gá đặt mật độ dày đặc trên các dàn máy quấn dây tự động đa trục.
Chuyên Dụng Cho Dây Vi Mô
Kiểm soát chính xác dải lực căng siêu mịn từ 4g đến 120g, loại bỏ hoàn toàn hiện tượng giật đứt dây đồng 0.025–0.12mm hay biến dạng bobbin.
Hãm Từ Không Tiếp Xúc
Lực hãm được tạo ra thuần túy bởi từ trường nam châm vĩnh cửu, không sinh nhiệt, không ma sát cơ học trực tiếp và không mài mòn linh kiện.

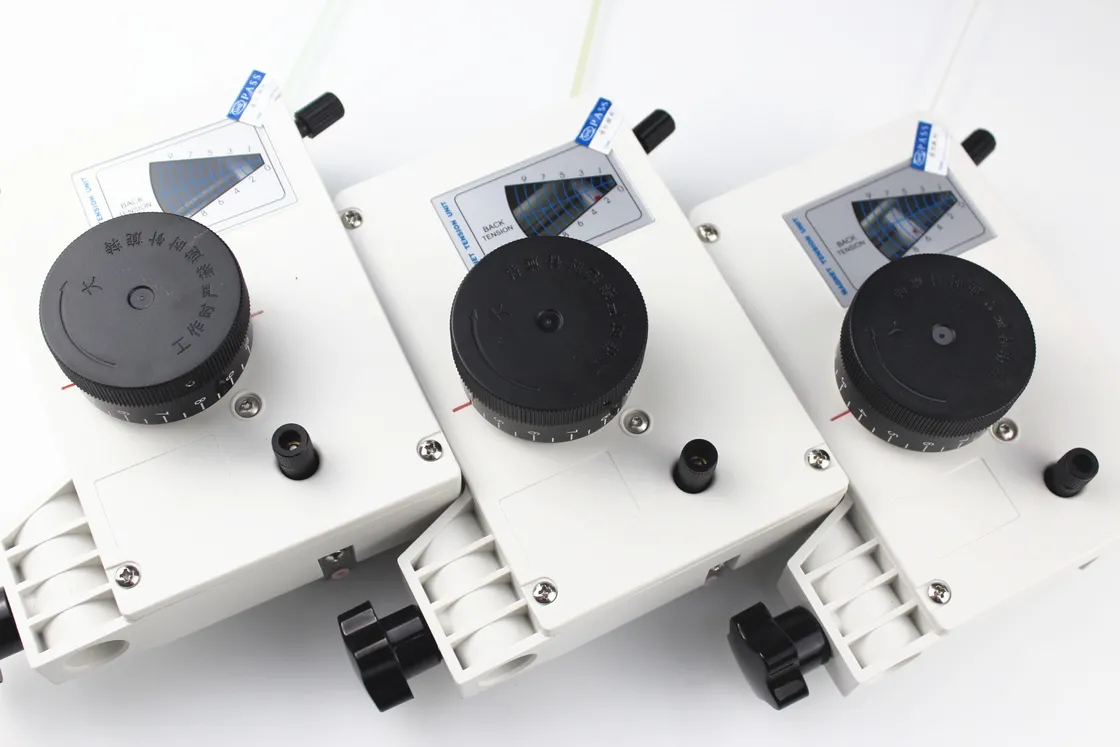

Điều Chỉnh Lực Căng 2 Cấp
Tích hợp núm xoay tinh chỉnh Lực căng chính (Main) và Lực căng phụ (Back), giữ đường dây đồng luôn phẳng, không bị chùng hay rủ dây khi dừng máy.
Bảo Vệ Men Cách Điện
Bánh rãnh Puly bằng gốm sứ Ceramic cao cấp chịu mài mòn kết hợp đầu dẫn Ruby, đảm bảo dây đồng không bị trầy xước men trong suốt hành trình.
Vận Hành Thuần Cơ – Từ Tính
Hoạt động hoàn toàn độc lập không tiêu tốn điện năng hay nguồn khí nén, giúp giảm chi phí vận hành và đơn giản hóa quy trình bảo trì nhà máy.
| THÔNG SỐ KỸ THUẬT CHUNG BỘ CĂNG DÂY TỪ TÍNH MINI QIANHE QH-MTCSS | |
|---|---|
| Thương hiệu | QIANHE |
| Mã sản phẩm / Dòng | QIANHE QH-MTCSS (QH-MTC Series Vertical Type) |
| Phân loại thiết bị | Bộ căng dây từ tính Mini dạng đứng (Mini Vertical Magnetic Tensioner) |
| Dải đường kính dây áp dụng | 0.025 mm – 0.12 mm (Super Fine / Micro Wire) |
| Dải lực căng (Tension Scope) | 4 g – 120 g (4 – 120 gf) |
| Mã tay căng tương thích | CX-1#, CX-2# |
| Nguyên lý hoạt động | Hãm từ tính không tiếp xúc bằng nam châm vĩnh cửu (Magnetic Damping) |
| Cơ chế điều khiển | Núm xoay định lượng Lực căng chính (Main) & Lực căng phụ (Back Tension) |
| Vật liệu dẫn hướng | Bánh rãnh Puly gốm Ceramic cao cấp & Đầu dẫn hướng Ruby |
| Yêu cầu Nguồn điện / Khí nén | Không yêu cầu (N/A) |
| Trọng lượng thiết bị | ~ 0.5 kg (Thiết kế Mini siêu nhẹ) |
| Phương thức gá đặt | Trục gá tiêu chuẩn lắp trực tiếp trên khung máy quấn đa trục |
| BẢNG 1: THÔNG SỐ CHI TIẾT CÁC MODEL DÒNG BỘ CĂNG DÂY TỪ TÍNH MINI QIANHE MTC (DẠNG ĐỨNG) | |||||
|---|---|---|---|---|---|
| STT | Model | Dải lực căng (g) | Đường kính dây (mm) | Tay căng (Tension Arm) | Trọng lượng (kg) |
| 1 | QH-MTCSS | 6 – 120 | 0.025 – 0.12 | CX-1# CX-2# |
0.5 kg |
| 2 | QH-MTC300S | 14 – 400 | 0.06 – 0.25 | CX-3# CX-4# CX-5# |
0.55 kg |
| 3 | QH-MTCS | 30 – 800 | 0.08 – 0.40 | CX-6# CX-7# |
0.58 kg |

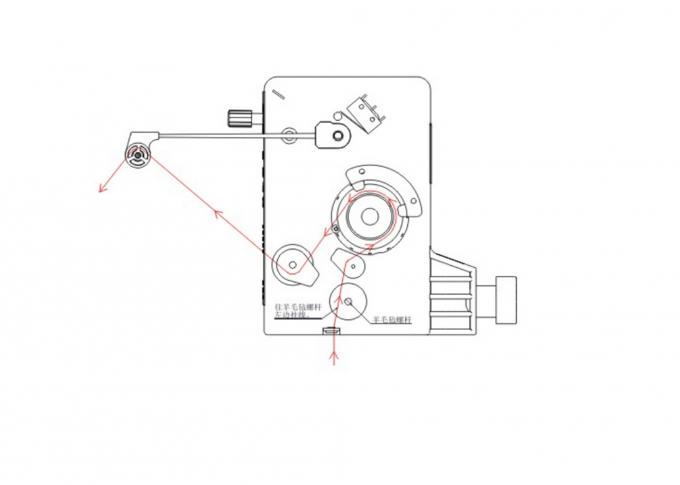

Hình ảnh: Sơ đồ chi tiết đường đi dây (Wire routing), vị trí dạ lau làm sạch bụi dây đồng (Woolfelt) và bánh rãnh Puly dẫn hướng gốm Ceramic trên dòng bộ căng dây từ tính Mini dạng đứng QIANHE QH-MTC Series.
- Sản xuất Cuộn dây loa vi mô & Rơ-le (Voice Coils & Micro Relays): Đảm bảo kiểm soát chính xác lực căng ở mức vài gram, không làm biến dạng khung bobbin nhựa mỏng.
- Sản xuất Biến áp xung mini & Cuộn cảm dán (SMD Inductors): Giữ độ ổn định điện trở chuẩn xác và xếp lớp cuộn dây đồng đều cho các linh kiện vi mạch SMT.
- Thiết bị y tế & Cảm biến điện tử vi mô: Phù hợp cho các quy trình quấn cuộn dây siêu mịn yêu cầu độ tin cậy và chính xác tuyệt đối.
LƯU Ý VẬN HÀNH & BẢO QUẢN:
- Đo lường lực căng bằng lực kế: Luôn dùng lực kế cơ học hoặc kỹ thuật số đo trực tiếp tại đầu dây ra để tinh chỉnh núm xoay Main Tension chính xác theo yêu cầu thiết kế kỹ thuật.
- Cân bằng lực căng phụ (Back Tension): Điều chỉnh núm Back Tension ở mức vừa đủ để dây không bị chùng khi dừng quấn, tránh vặn quá chặt làm tăng ma sát phụ.
- Vệ sinh định kỳ Puly gốm sứ: Lau chùi sạch bụi bẩn và vụn men bám trên rãnh bánh xe Ceramic bằng cồn IPA (Isopropyl Alcohol) định kỳ để duy trì ma sát ổn định.
