Mô tả
Vỏ Trắng Công Nghiệp
Lớp sơn tĩnh điện màu trắng chống bám bụi bẩn, dầu mỡ công nghiệp, mang lại thẩm mỹ chuyên nghiệp và đồng bộ với Robot / dây chuyền quấn tự động.
Tối Ưu Dây Chuyền Tự Động
Phản hồi lực căng siêu tốc, giữ hằng định lực căng (sai số ±1%) ngay cả khi dây chuyền tăng/giảm tốc độ đột ngột hoặc dừng chuyển trục tự động.
Hãm Từ Không Tiếp Xúc
Công nghệ hãm từ từ trường nam châm vĩnh cửu không tạo ma sát cơ học trực tiếp, kéo dài tuổi thọ thiết bị, không sinh nhiệt và không mài mòn.
Cảm Biến Ngắt Máy Khi Đứt Dây
Trang bị công tắc hành trình cảm biến đứt dây (Disconnection Switch), dừng dây chuyền tức thì khi hết dây/đứt dây, bảo vệ tối đa cuộn quấn.
Điều Chỉnh Lực Căng 2 Cấp
Núm xoay phân cấp trực quan tinh chỉnh độc lập Lực căng chính (Main) và Lực căng phụ (Anti-back tension), giữ dây luôn thẳng, không bị chùng.
Bảo Vệ Men Véc-Ni Cách Điện
Bánh rãnh Puly gốm Ceramic chịu mài mòn kết hợp đầu dẫn hướng Ruby chống trầy xước tuyệt đối cho lớp men cách điện của dây đồng.
| THÔNG SỐ KỸ THUẬT CHUNG BỘ CĂNG DÂY TỪ TÍNH QIANHE WHITE SERIES | |
|---|---|
| Thương hiệu | QIANHE |
| Mã sản phẩm / Dòng | QIANHE White Series (Full Automatic Coil Production Line Tensioner) |
| Màu sắc thân máy | Trắng công nghiệp (White Industrial Finish) |
| Phân loại thiết bị | Bộ căng dây từ tính cho dây chuyền quấn tự động hoàn toàn |
| Dải đường kính dây áp dụng | 0.025 mm – 0.40 mm (Mở rộng 0.025 mm – 1.00 mm tùy model) |
| Dải lực căng (Tension Scope) | 5 g – 800 g / 5 g – 2500 g (5 – 2500 gf) |
| Nguyên lý hãm từ | Nam châm vĩnh cửu không tiếp xúc (Magnetic Damping) |
| Cơ chế điều chỉnh | Núm xoay phân cấp Lực căng chính (Main) & Lực căng phụ (Anti-back tension) |
| Tính năng an toàn | Công tắc cảm biến tự động dừng máy khi đứt dây (Disconnection Switch) |
| Cơ cấu chống nhảy dây | Tích hợp cụm chống nhảy dây cải tiến (Wire jump preventer) |
| Đường kính trục gá lắp đặt | Ф 10 mm (Ф10 mounting stud) |
| Vật liệu dẫn hướng | Bánh rãnh Puly gốm Ceramic cao cấp & Đầu dẫn hướng Ruby |
| Yêu cầu Nguồn điện / Khí nén | Không yêu cầu (Vận hành thuần cơ – từ) |
| Trọng lượng thiết bị | ~ 0.5 kg – 0.95 kg |
| Phương thức gá đặt | Trục gá tiêu chuẩn lắp trực tiếp trên khung dây chuyền tự động |
| BẢNG 1: THÔNG SỐ CHI TIẾT CÁC MODEL DÒNG BỘ CĂNG DÂY TỪ TÍNH QIANHE WHITE SERIES / MTA (DẠNG NGANG) | ||||
|---|---|---|---|---|
| STT | Model | Dải lực căng (g) | Đường kính dây (mm) | Cần căng (Tension Rod) |
| 1 | QH-MTASS | 5 – 130 | 0.025 – 0.12 | TR-30# |
| 2 | QH-MTA300S | 14 – 400 | 0.06 – 0.25 | TR-31# |
| 3 | QH-MTAS | 30 – 800 | 0.08 – 0.40 | TR-32# |
| 4 | QH-MTAM | 300 – 1500 | 0.35 – 0.80 | TR-16# |
| 5 | QH-MTAL | 500 – 2500 | 0.40 – 1.00 | TR-21# |

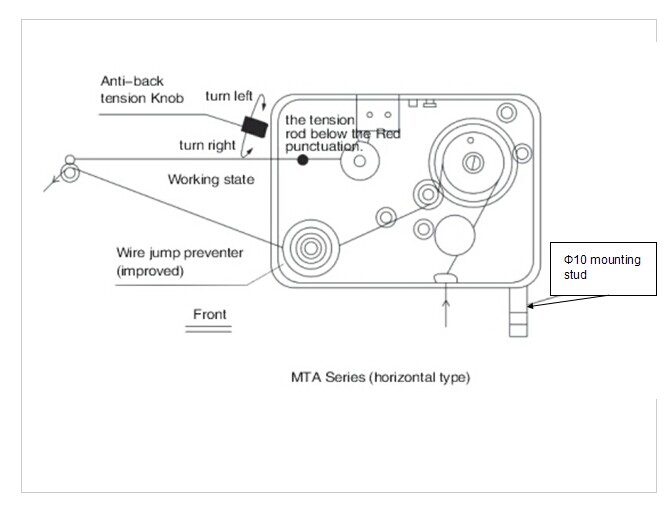

Hình ảnh: Sơ đồ chi tiết cấu tạo cơ khí dòng QIANHE White Series dạng ngang bao gồm núm tinh chỉnh lực căng ngược (Anti-back tension Knob), cụm chống nhảy dây cải tiến (Wire jump preventer), vị trí cần căng vận hành và trục gá tiêu chuẩn đường kính Ф10mm.
- Dây chuyền sản xuất cuộn dây tự động hoàn toàn (Full Automatic Coil Production Lines): Tích hợp trên các dàn máy quấn dây đa trục tự động hóa hoàn toàn có Robot gắp nhả bobbin, dán băng keo và hàn chân tự động.
- Sản xuất Rơ-le, Biến áp xung & Cuộn cảm Chip/SMD: Đảm bảo độ hằng định lực căng và độ chính xác điện trở cho hàng loạt cuộn dây linh kiện vi mô trong nhà máy SMT.
- Sản xuất Linh kiện điện tử Ô tô & Xe máy: Tối ưu hóa chỉ số OEE và năng suất cho các dây chuyền quấn cuộn dây van điện từ Solenoid, cuộn cảm ứng và cảm biến xe cộ.
LƯU Ý VẬN HÀNH & BẢO QUẢN:
- Hiệu chỉnh lực căng thực tế bằng lực kế: Khi đưa vào dây chuyền quấn tự động, nên dùng lực kế cơ học hoặc kỹ thuật số đo trực tiếp tại đầu dây ra để tinh chỉnh núm Main Tension đạt đúng thông số bản vẽ.
- Kết nối tín hiệu công tắc dừng máy: Đấu nối dây tín hiệu của công tắc cảm biến đứt dây (Disconnection Switch) vào cổng ngắt khẩn cấp (Emergency Stop) của PLC trung tâm điều khiển dây chuyền.
- Vệ sinh định kỳ bánh rãnh sứ Ceramic: Lau sạch bụi men đồng bám trên rãnh bánh xe Ceramic bằng cồn IPA (Isopropyl Alcohol) định kỳ để đảm bảo dây di chuyển trôi chảy, không phát sinh ma sát phụ.
