Mô tả
16 Cặp Nam Châm Vĩnh Cửu
Mô-men hãm từ tính lực từ cao ổn định, hoàn toàn không ma sát cơ học trực tiếp, kéo dài tuổi thọ thiết bị và giữ hằng định lực căng lâu dài.
Vòng Bi NMB Nhật Bản
Vòng bi NMB chính xác cao giúp giảm ma sát khởi động xuống mức cực thấp, đảm bảo dây đồng vi mô di chuyển trôi chảy ngay khi bắt đầu quấn.
Dải Lực Căng Siêu Mịn 4–110g
Kiểm soát mượt mà lực căng siêu nhỏ, đáp ứng hoàn hảo yêu cầu khắt khe của các đường dây đồng vi mô 0.025–0.12mm mà không bị đứt dây ngầm.
Rãnh Chống Văng Dây Anti-Jumping
Cấu trúc rãnh Puly dẫn hướng cải tiến ngăn chặn tuyệt đối hiện tượng văng dây, nhảy dây ra khỏi rãnh khi dàn máy vận hành ở tốc độ cao.
Tinh Chỉnh Lực Căng Phụ Linh Hoạt
Núm xoay điều chỉnh Back Tension độc lập giữ đường dây luôn phẳng thẳng, đáp ứng tốt quy trình quấn bobbin hình vuông hoặc thay đổi tốc độ đột ngột.
Bảo Vệ Men Véc-Ni Cách Điện
Hệ thống bánh rãnh Puly gốm Ceramic chịu mài mòn cao kết hợp đầu dẫn hướng Ruby, chống trầy xước tuyệt đối cho lớp men cách điện.

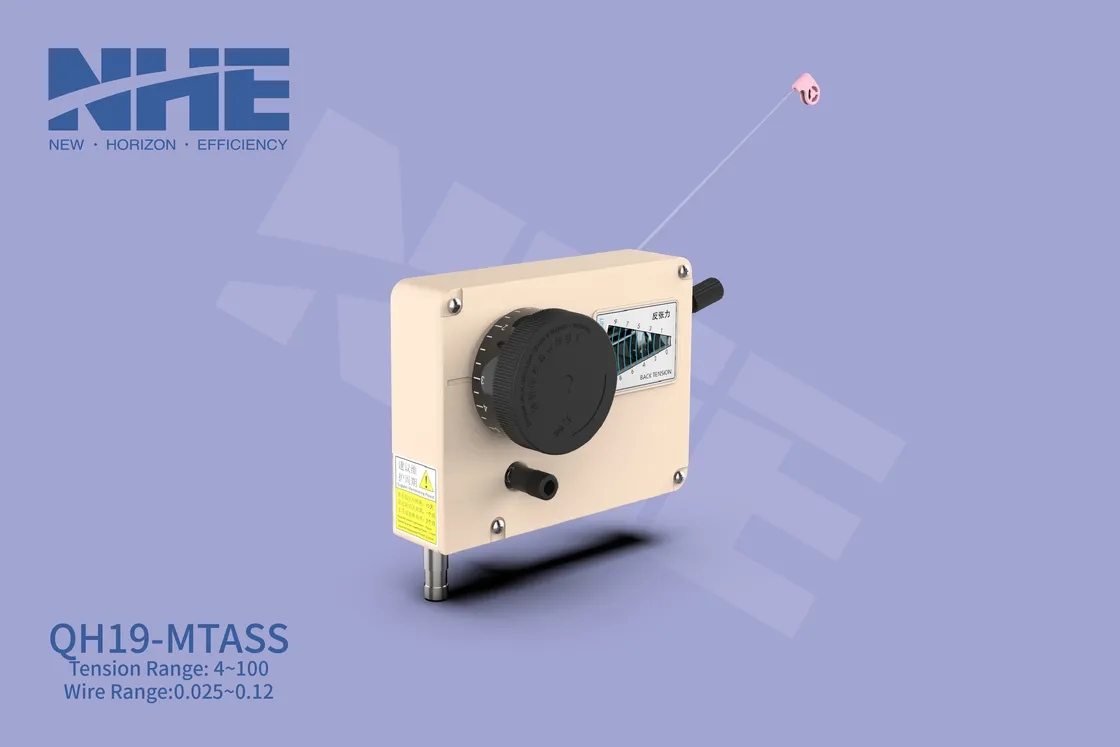

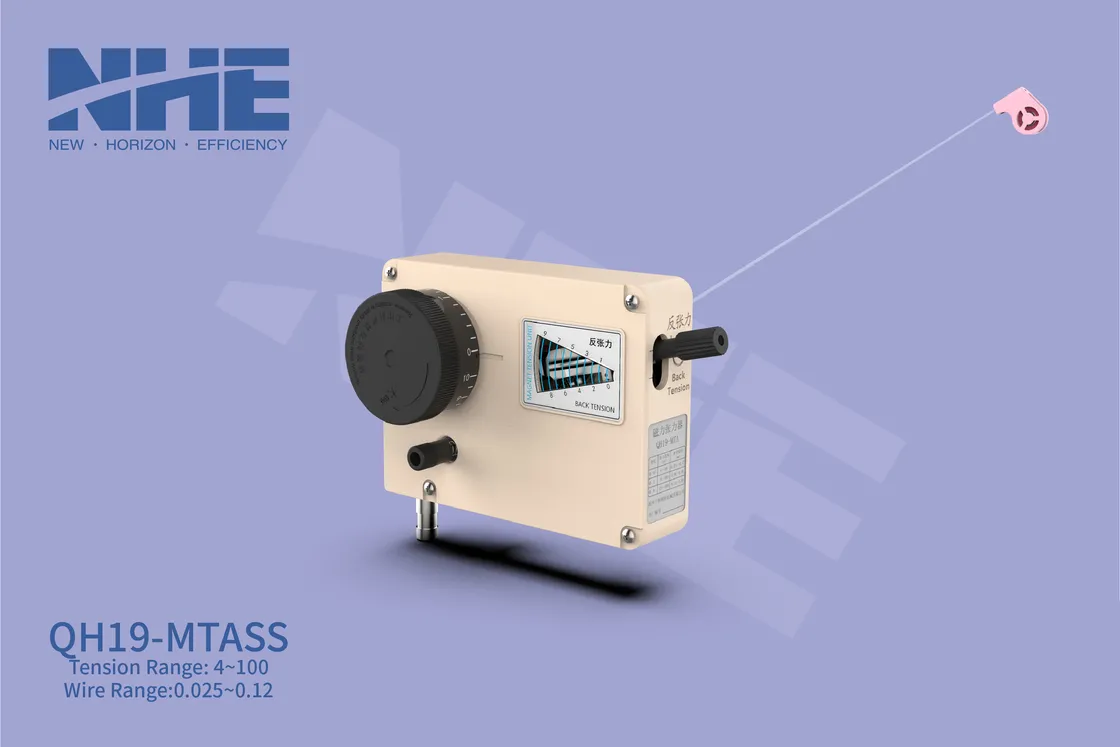

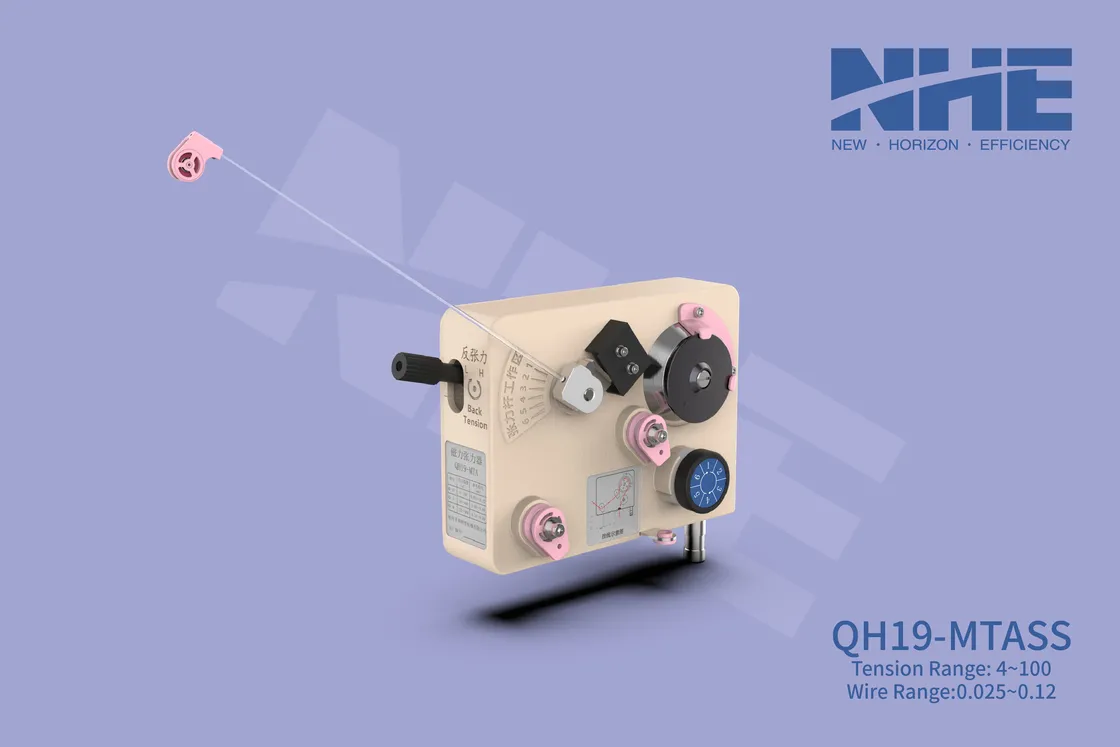

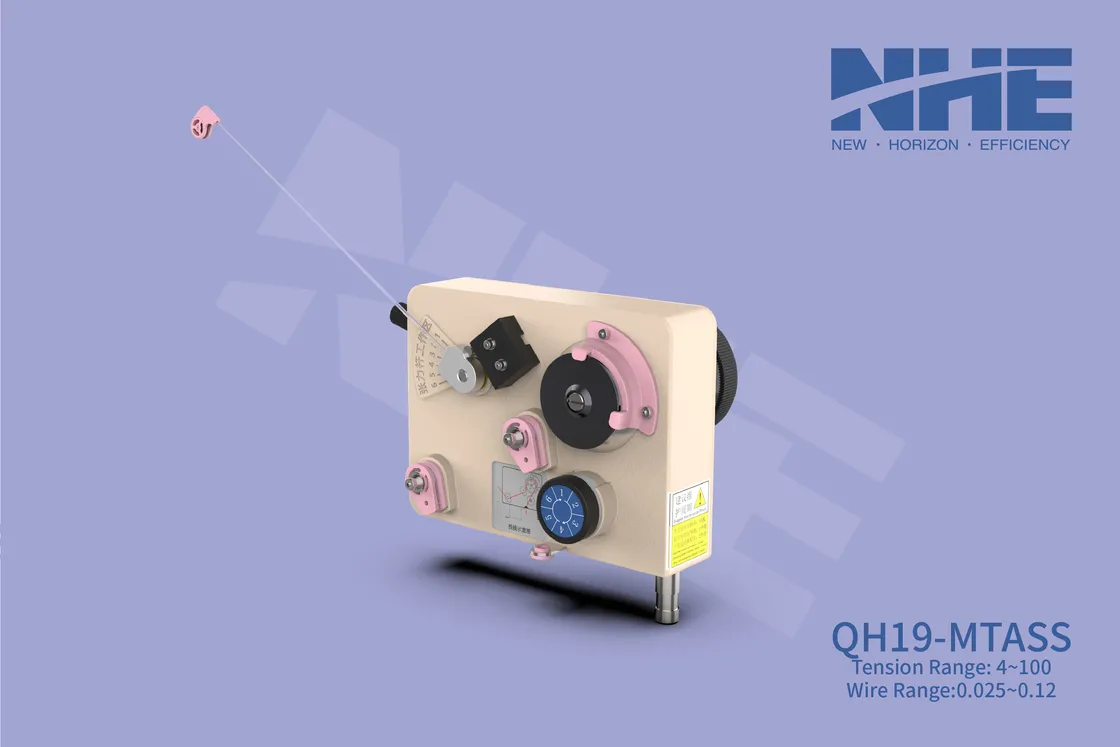

| THÔNG SỐ KỸ THUẬT CHUNG BỘ CĂNG DÂY TỪ TÍNH QIANHE QH19-MTASS | |
|---|---|
| Thương hiệu | QIANHE |
| Mã sản phẩm / Dòng | QIANHE QH19-MTASS (QH19-MTA Series Horizontal Type) |
| Kiểu dáng thiết kế | Nằm ngang (Horizontal Type) |
| Phân loại thiết bị | Bộ căng dây từ tính nằm ngang cho dây siêu mịn (Super Fine Wire) |
| Dải đường kính dây áp dụng | 0.025 mm – 0.12 mm (Super Fine Wire / Micro Wire) |
| Dải lực căng (Tension Scope) | 4 g – 110 g (4 – 110 gf) |
| Linh kiện từ tính & Vòng bi | 16 cặp nam châm vĩnh cửu cao cấp & Vòng bi NMB Nhật Bản |
| Mã tay căng tương thích | CX-1#, CX-2# |
| Trục gá lắp đặt (Installation) | Trục gá tiêu chuẩn Φ10mm (Ф10 mounting stud) |
| Cơ cấu an toàn & Dẫn hướng | Rãnh chống văng dây (Anti-Jumping Groove) & Cảm biến ngắt máy khi đứt dây |
| Nguyên lý hãm từ | Nam châm Ferrite vĩnh cửu không tiếp xúc (Magnetic Damping) |
| Cơ chế điều chỉnh | Núm xoay phân cấp Lực căng chính (Main) & Lực căng phụ (Back Tension) |
| Vật liệu dẫn hướng | Bánh rãnh Puly gốm Ceramic cao cấp & Đầu dẫn hướng Ruby |
| Yêu cầu Nguồn điện / Khí nén | Không yêu cầu (Vận hành thuần cơ – từ) |
| Trọng lượng thiết bị | ~ 0.50 kg (gọn nhẹ công nghiệp) |
| BẢNG 1: THÔNG SỐ CHI TIẾT CÁC MODEL DÒNG BỘ CĂNG DÂY TỪ TÍNH QIANHE QH19-MTA (DẠNG NGANG) | |||||
|---|---|---|---|---|---|
| STT | Model | Dải lực căng (g) | Đường kính dây (mm) | Mã tay căng (Tension Arm) | Trọng lượng (kg) |
| 1 | QH19-MTASS | 4 – 110 | 0.025 – 0.12 | CX-1# CX-2# |
0.50 kg |
| 2 | QH19-MTA300S | 14 – 400 | 0.06 – 0.25 | CX-3# CX-4# CX-5# |
0.55 kg |
| 3 | QH19-MTAS | 30 – 800 | 0.08 – 0.40 | CX-6# CX-7# |
0.58 kg |
| 4 | QH19-MTAM | 300 – 1500 | 0.35 – 0.80 | CX-8# | 0.80 kg |

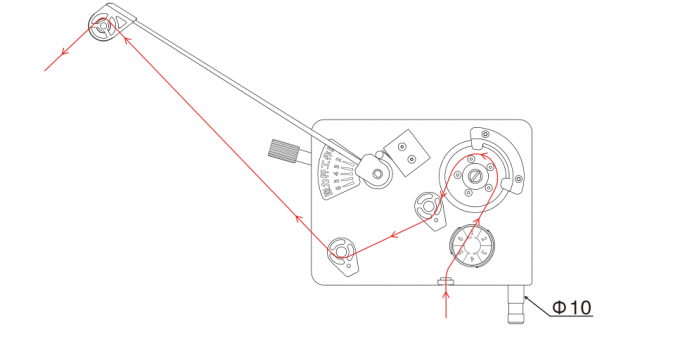

Hình ảnh: Sơ đồ chi tiết đường đi dây (Wire routing diagram), vị trí vạch chia lực căng trực quan, đĩa hãm từ không tiếp xúc và trục gá tiêu chuẩn đường kính Ф10mm trên dòng bộ căng dây từ tính QIANHE QH19-MTA Series.
- Sản xuất Cuộn dây loa vi mô & Relays mini (Voice Coils & Micro Relays): Kiểm soát lực căng siêu mịn ở mức vài gram, không làm móp méo hay biến dạng khung nhựa (bobbin) vi mô.
- Chế tạo Biến áp xung mini & Cuộn cảm Chip/SMD: Đảm bảo độ đồng đều lực căng, cố định giá trị điện trở tiêu chuẩn và xếp lớp phẳng sát cho các linh kiện vi mạch điện tử.
- Dàn máy quấn dây đa trục tự động: Dễ dàng gá lắp mật độ cao trên các dàn máy quấn dây đa trục nhờ kiểu dáng nằm ngang gọn nhẹ và chân gá Φ10mm tiêu chuẩn.
LƯU Ý VẬN HÀNH & BẢO QUẢN:
- Hiệu chỉnh lực căng thực tế bằng lực kế: Luôn dùng lực kế cơ học hoặc kỹ thuật số đo trực tiếp tại đầu ra của dây đồng để tinh chỉnh núm Main Tension đạt đúng giá trị bản vẽ kỹ thuật.
- Kiểm tra rãnh dẫn dây Anti-Jumping: Đảm bảo dây đồng vi mô được luồn đúng vào đường rãnh chống văng dây trước khi kích hoạt máy quấn vận hành tốc độ cao.
- Vệ sinh định kỳ Puly gốm sứ & Vòng bi: Lau sạch bụi men đồng bám đọng trên rãnh bánh xe Ceramic bằng cồn IPA (Isopropyl Alcohol) định kỳ để giữ đường đi của dây luôn trôi chảy.
