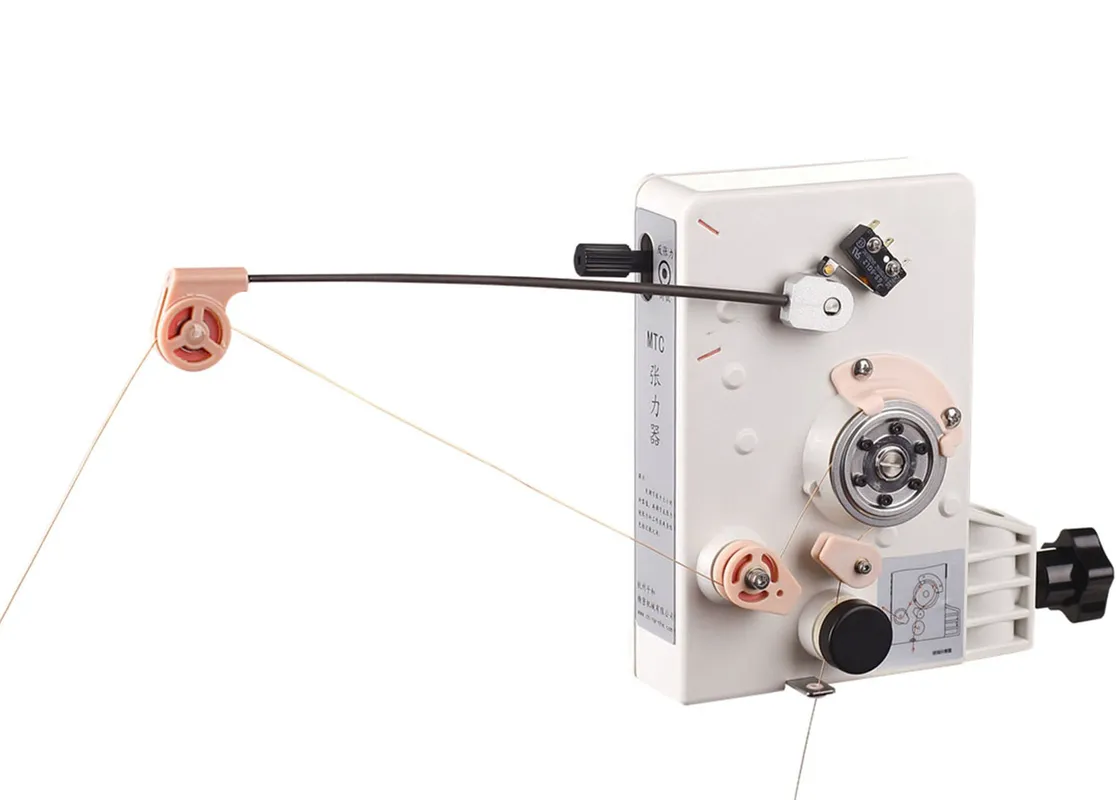

Mô tả
Tối Ưu Biến Áp Cao Tần
Giữ độ hằng định lực căng tuyệt đối trong quá trình quấn tốc độ cao, giảm thiểu nhiễu từ trường và tiếng vo ve trên biến áp xung/SMPS.
Dải Lực Căng 30–800gf
Tinh chỉnh lực căng mịn màng từng gram, giúp các đường dây đồng 0.08–0.40mm quấn ép sít chặt, đồng đều mà không làm móp méo bobbin.
Hãm Từ Không Tiếp Xúc
Lực hãm từ trường thuần túy không gây ma sát cơ học trực tiếp lên đĩa hãm, không sinh nhiệt lượng và không mài mòn theo thời gian.
Cảm Biến Ngắt Máy Khi Đứt Dây
Công tắc cảm biến hành trình tự động phát tín hiệu dừng ngắt máy quấn khẩn cấp ngay khi phát hiện đứt dây hoặc hết nguyên liệu.

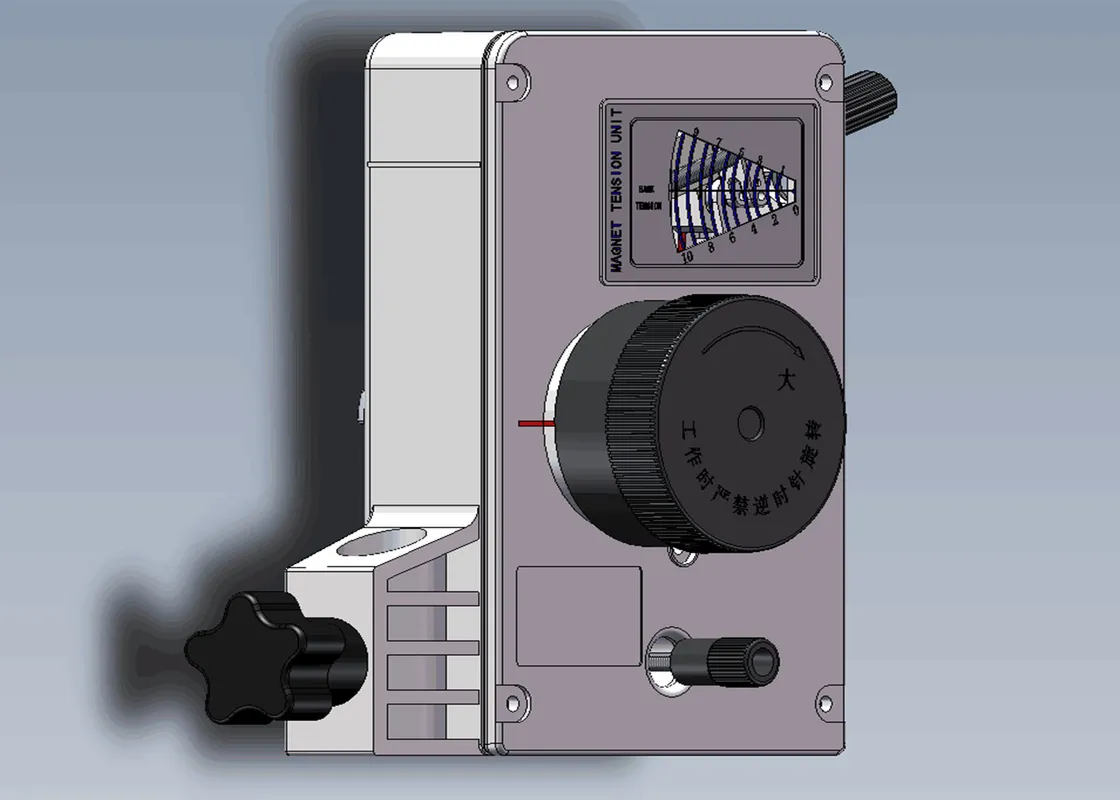

Điều Chỉnh Lực Căng 2 Cấp
Núm xoay phân cấp trực quan tinh chỉnh độc lập Lực căng chính (Main) và Lực căng phụ (Back Tension), giữ đường dây luôn phẳng thẳng.
Bảo Vệ Men Véc-Ni Cách Điện
Bánh rãnh Puly gốm Ceramic cao cấp kết hợp đầu dẫn Ruby chống mài mòn vượt trội, ngăn ngừa hoàn toàn rủi ro trầy xước lớp men cách điện.

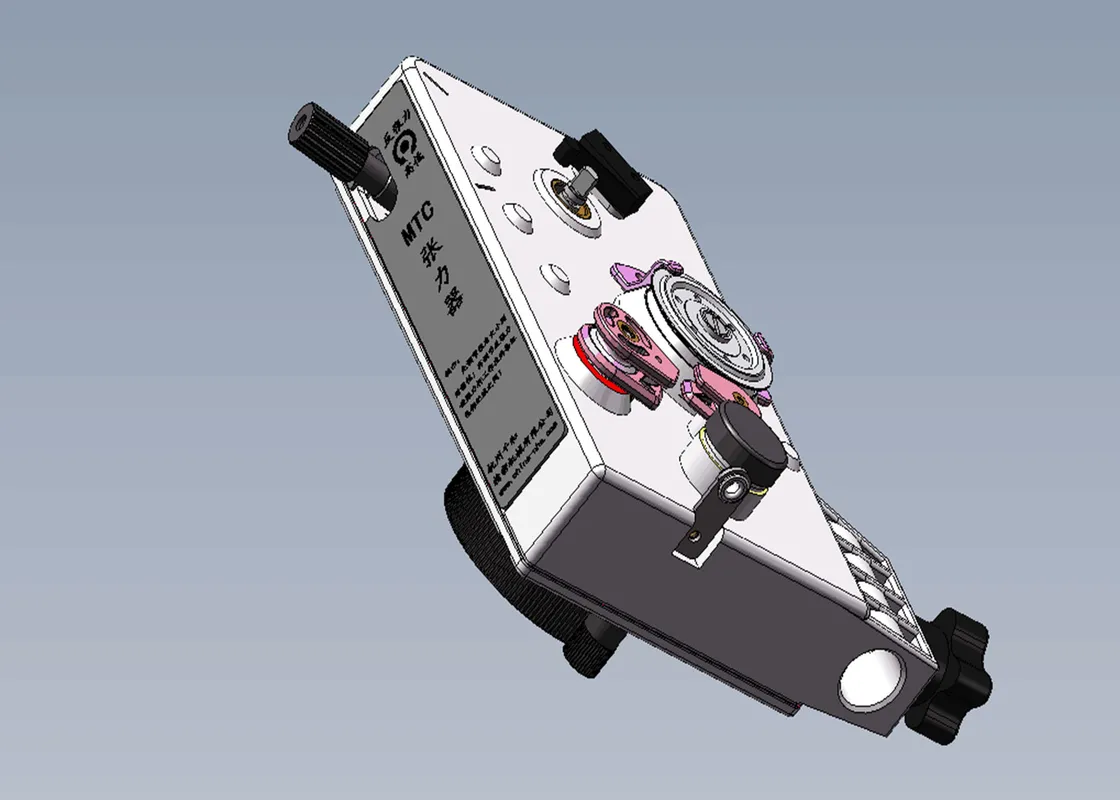

| THÔNG SỐ KỸ THUẬT CHUNG BỘ CĂNG DÂY TỪ TÍNH QIANHE QH-MTCS | |
|---|---|
| Thương hiệu | QIANHE |
| Mã sản phẩm / Dòng | QIANHE QH-MTCS (High-Frequency Transformer Tensioner) |
| Phân loại thiết bị | Bộ căng dây từ tính dạng đứng cho máy quấn biến áp cao tần (MTC Series) |
| Dải đường kính dây áp dụng | 0.08 mm – 0.40 mm |
| Dải lực căng (Tension Scope) | 30 g – 800 g (30 – 800 gf) |
| Tay căng tương thích (Tension Arm) | CX-6#, CX-7# (hoặc TR-32#) |
| Tính năng an toàn | Công tắc cảm biến tự động ngắt máy khi đứt dây (Wire Disconnection Switch) |
| Nguyên lý hãm từ | Nam châm vĩnh cửu không tiếp xúc (Magnetic Damping) |
| Cơ chế điều chỉnh | Núm xoay phân cấp Lực căng chính (Main) & Lực căng phụ (Back Tension) |
| Vật liệu dẫn hướng | Bánh rãnh Puly gốm Ceramic cao cấp & Đầu dẫn hướng Ruby |
| Yêu cầu Nguồn điện / Khí nén | Không yêu cầu (Vận hành thuần cơ – từ) |
| Trọng lượng thiết bị | ~ 0.58 kg |
| Phương thức gá đặt | Trục gá tiêu chuẩn lắp trực tiếp trên khung máy quấn |
| BẢNG 1: THÔNG SỐ CHI TIẾT CÁC MODEL DÒNG BỘ CĂNG DÂY TỪ TÍNH QIANHE MTC (DẠNG ĐỨNG) | ||||
|---|---|---|---|---|
| STT | Model | Dải lực căng (g) | Đường kính dây (mm) | Tay căng (Tension Arm) |
| 1 | QH-MTCSS | 6 – 120 | 0.025 – 0.12 | CX-1# CX-2# |
| 2 | QH-MTC300S | 14 – 400 | 0.06 – 0.25 | CX-3# CX-4# CX-5# |
| 3 | QH-MTCS | 30 – 800 | 0.08 – 0.40 | CX-6# CX-7# |

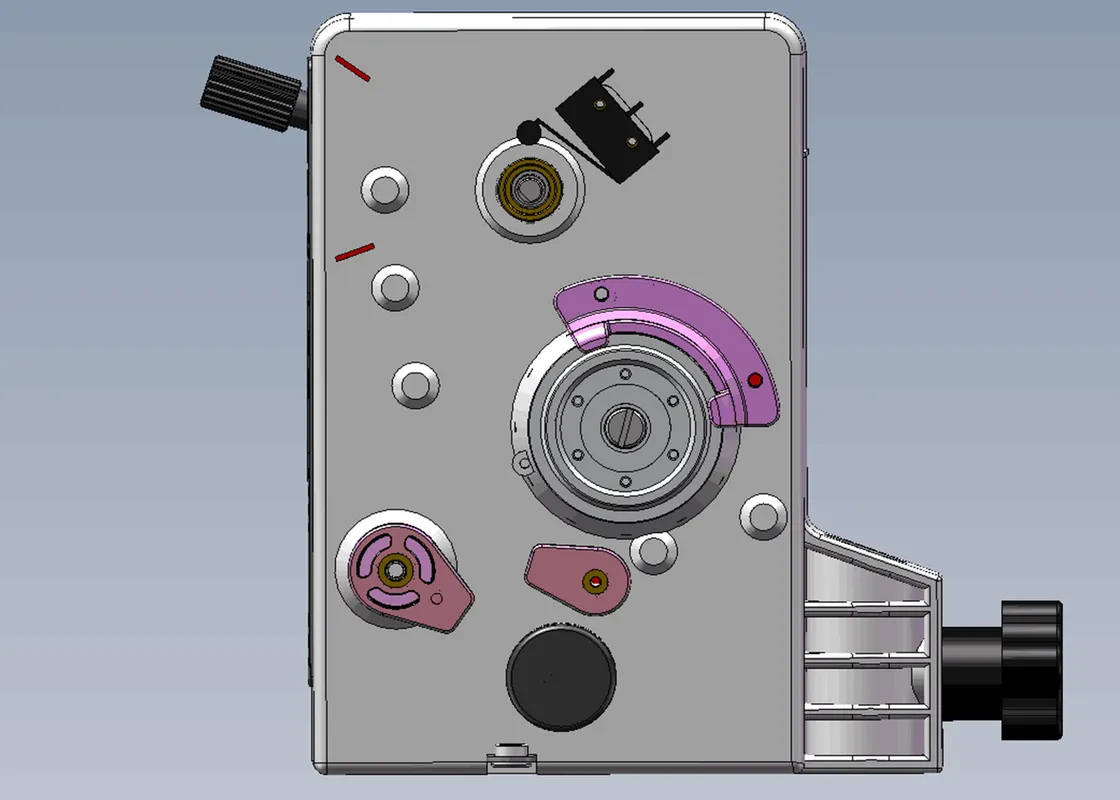

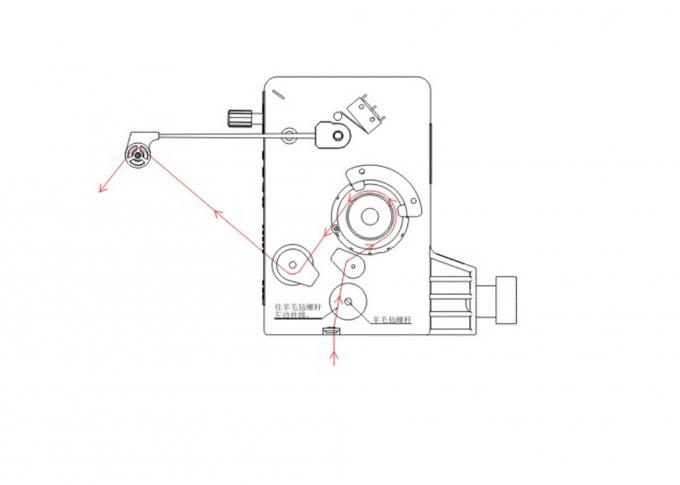

Hình ảnh: Sơ đồ chi tiết cấu tạo cơ khí và đường đi dây của dòng bộ căng dây từ tính QIANHE MTC Series dạng đứng, hiển thị vị trí cuộn dạ lau sạch bụi dây đồng (Woolfelt), đĩa hãm từ và bánh rãnh Puly dẫn hướng gốm Ceramic.
- Sản xuất Biến áp cao tần & Biến áp nguồn xung (SMPS / High-Frequency Transformers): Tối ưu cho quy trình quấn biến áp bo mạch tivi, máy tính, sạc pin điện thoại, inverter solar và thiết bị viễn thông.
- Cuộn cảm điện tử & Rơ-le công nghiệp: Đáp ứng tiêu chuẩn kỹ thuật khắt khe về tính nhất quán điện trở và hệ số tự cảm trên các linh kiện vi mạch.
- Dàn máy quấn dây đa trục tự động: Dễ dàng gá lắp đồng bộ trên các dàn máy quấn tự động nhờ kích thước gọn nhẹ và chuẩn gá phổ thông.
LƯU Ý VẬN HÀNH & BẢO QUẢN:
- Hiệu chỉnh lực căng thực tế bằng lực kế: Luôn sử dụng lực kế cơ học hoặc kỹ thuật số đo trực tiếp tại đầu ra của dây đồng để tinh chỉnh núm Main Tension đạt chuẩn theo thông số bản vẽ.
- Đấu nối tín hiệu công tắc dừng máy: Đấu nối 2 dây tín hiệu của công tắc cảm biến đứt dây (Disconnection Switch) vào cổng ngắt khẩn cấp (Emergency Stop) của máy quấn để kích hoạt tính năng an toàn.
- Vệ sinh định kỳ bánh rãnh sứ Ceramic: Lau sạch bụi men đồng bám trên rãnh bánh xe Ceramic bằng cồn IPA (Isopropyl Alcohol) định kỳ để đảm bảo dây di chuyển trôi chảy, không phát sinh ma sát phụ.
