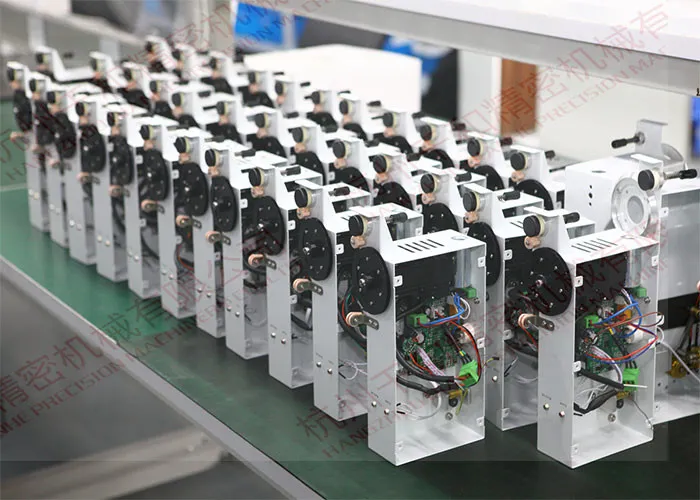

Động Cơ DC Servo Công Suất Lớn 200W
Trang bị động cơ DC Servo công suất 200W mạnh mẽ, cung cấp mô-men cản kéo chính xác cho các dòng dây quấn cỡ lớn (0.20mm – 0.80mm).
Điều Khiển Lực Căng Khí Nén 2 Giai Đoạn
Tích hợp van khí nén 5 kg/cm², cho phép chuyển đổi tức thì giữa 2 mức lực căng trong chu trình quấn cuộn dây và quấn chân pin cọc.
Điều Khiển Vòng Kín Phản Hồi Siêu Tốc
Mạch cảm biến lực căng theo dõi và tự động điều chỉnh mô-men Servo theo gia tốc máy quấn, loại bỏ hiện tượng giật trễ lực khi khởi động.
Dải Lực Căng Tải Trọng Lớn 300g – 2000g
Kiểm soát ổn định hằng định dải lực căng lớn từ 300g đến 2000g, ngăn ngừa biến dạng cuộn quấn và hiện tượng méo khung bobbins.
Bánh Xe Dẫn Dây & Puly Sứ Ceramic
Toàn bộ bánh xe dẫn dây chính và puly trang bị gốm sứ Ceramic cao cấp siêu mịn chống mài mòn, chống trầy xước vỏ men cách điện.
Hệ Thống Đèn Báo Trạng Thái & Báo Đứt Dây
Trang bị đèn LED hiển thị trạng thái làm việc (Working/Alarm) và cảm biến báo đứt dây tự động ngắt chạy máy CNC để bảo vệ phôi.
| THÔNG SỐ KỸ THUẬT CHUNG BỘ CĂNG DÂY QIANHE ST2000-9 | |
|---|---|
| Thương hiệu | QIANHE |
| Mã sản phẩm | QIANHE ST2000-9 |
| Nguyên lý hoạt động | Cấp dây chủ động động cơ DC Servo vòng kín |
| Nguồn điện cấp | DC 36V – 48V (Công suất 200W) |
| Áp suất khí nén đầu vào | 5 kg/cm² (Điều khiển 2 giai đoạn) |
| Dải lực căng chính xác | 300g – 2000g (300gf – 2000gf) |
| Đường kính dây phù hợp | 0.20mm – 0.80mm |
| Tốc độ cấp dây tối đa | 9 m/s |
| Kích thước D x R x C | 350 x 195 x 90 mm |
| Trọng lượng thiết bị | 3.7 kg |
| Đường kính lỗ gá đặt | Ф 16mm (Chân gá Ф 16.5 x 50mm) |
| Mã cần căng tương thích | TR-28#-150 |
| Tính năng an toàn | Đèn LED báo làm việc/báo lỗi (Working/Alarm), Cảm biến báo đứt dây, Bảo vệ quá áp |
| BẢNG 1: BẢNG THÔNG SỐ KỸ THUẬT BỘ CĂNG DÂY QIANHE DÒNG ST (SPECIFICATION) | ||||||
|---|---|---|---|---|---|---|
| STT | Model | Tốc độ max | Cơ chế lực căng | Dải lực căng (g) | Đường kính dây (mm) | Cần căng (Tension Rod) |
| 1 | ST600D-18 | 18 m/s | 1 giai đoạn | 3 – 600 | 0.02 – 0.30 | TR-25#-200 TR-26#-120 TR-27#-150 |
| 2 | ST800-18 | 18 m/s | 2 giai đoạn | 3 – 800 | 0.02 – 0.40 | TR-25#-200 TR-26#-120 TR-27#-150 |
| 3 | ST2000-9 | 9 m/s | 2 giai đoạn | 300 – 2000 | 0.20 – 0.80 | TR-28#-150 |
| BẢNG 2: BẢNG TRA LÒ XO & LỰC CĂNG TƯƠNG ỨNG MODEL ST800-18 (ST800-18 SPRING CHART) | ||||||||
|---|---|---|---|---|---|---|---|---|
| Cần căng (Tension Rod) | Lò xo TD-aa | Lò xo TD-a | Lò xo TD-ab | Lò xo TD-b | Lò xo TD-c | Lò xo TD-d | Lò xo TD-e | Lò xo TD-f |
| TR-25#-200 | 4 – 20g | 8 – 40g | 13 – 50g | – | – | – | – | – |
| TR-26#-120 | – | – | – | – | – | – | 90 – 200g | 260 – 800g |
| TR-27#-150 | – | – | – | 24 – 84g | 74 – 200g | 50 – 140g | – | – |

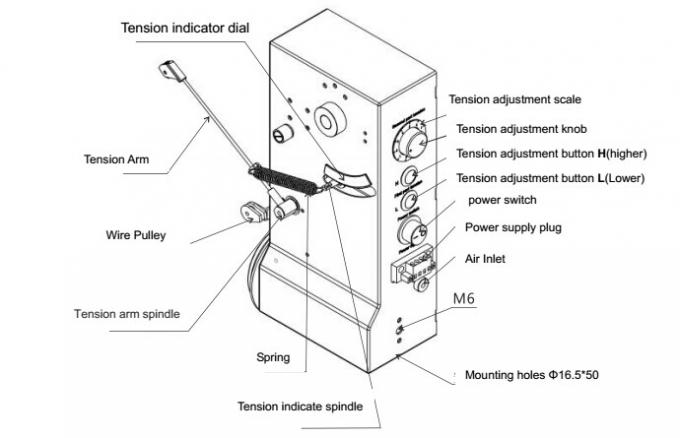

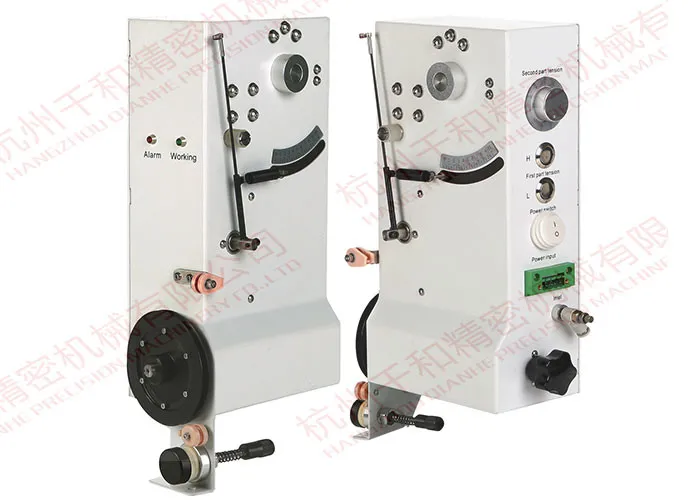

Hình ảnh: Sơ đồ chi tiết cụm điều chỉnh lực căng H/L, đĩa chỉ báo lực căng, giắc cắm khí nén và cổng nguồn DC bộ căng dây QIANHE ST2000-9.

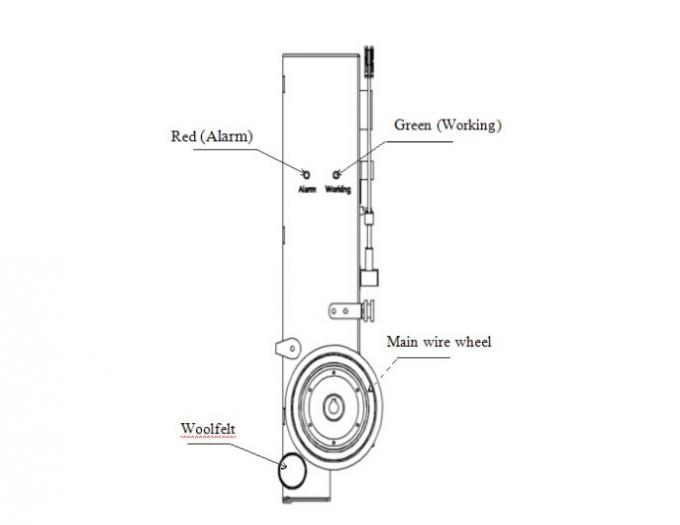

Hình ảnh: Mặt bên thiết bị hiển thị hệ thống đèn LED báo làm việc/báo lỗi (Working/Alarm), bánh xe dẫn dây chính (Main wire wheel) và nỉ kẹp dây (Woolfelt).
- Sản Xuất Bô-Bin Đánh Lửa Ô Tô & Xe Máy: Quấn cuộn sơ cấp bô-bin đánh lửa yêu cầu lực căng tải trọng lớn và chống trầy xước men.
- Gia Công Biến Áp Điện Lực & Biến Áp Xung Công Suất: Phù hợp quấn các cuộn dây công suất lớn, rơ-le công nghiệp và cuộn kháng.
- Gia Công Stator & Rotor Động Cơ Điện: Tích hợp trên máy quấn CNC tự động quấn cuộn từ van điện tử, mô-tơ điện gia dụng và công nghiệp.
LƯU Ý VẬN HÀNH & BẢO QUẢN:
- Cấp nguồn điện DC 36V–48V công suất đủ 200W và duy trì áp suất khí nén 5 kg/cm² để kích hoạt tính năng chuyển đổi lực căng 2 giai đoạn.
- Sử dụng đúng mã cần căng TR-28#-150 cho dải dây 0.20mm – 0.80mm và điều chỉnh núm vặn H/L tương ứng với lực căng thiết kế.
- Kiểm tra định kỳ nỉ kẹp dây (Woolfelt) và các puly sứ Ceramic, làm sạch bụi bẩn bằng cồn công nghiệp để đảm bảo dây dẫn trôi mượt.
