Mô tả

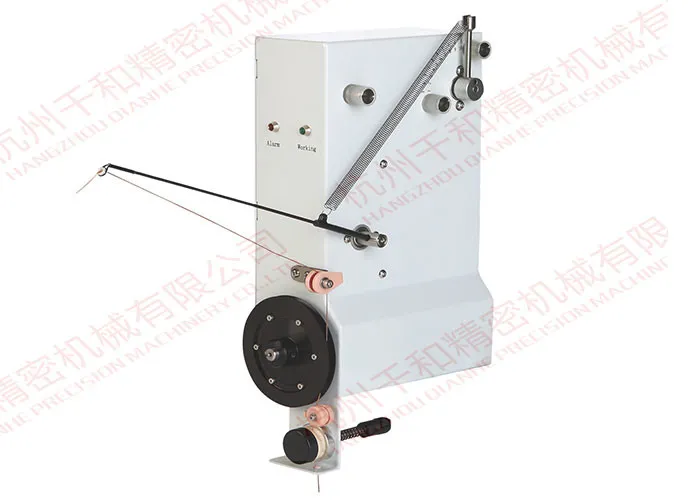

Giới thiệu chung: Bộ Căng Dây Servo Cao Tốc 2 Cấp Lực Căng QIANHE ST800-18 (High-Speed Motorized Two-Stage Servo Tensioner DC36-48V) là thiết bị kiểm soát lực căng chuyên dụng tích hợp động cơ Servo DC 36V–48V thuộc phân khúc cao cấp của thương hiệu QIANHE. Được thiết kế dành riêng cho các hệ thống quấn dây tự động cao tốc với vận tốc lên tới 18m/s, thiết bị đáp ứng hoàn hảo yêu cầu khắt khe trong sản xuất các cuộn dây siêu mịn (đường kính 0.02mm – 0.4mm) như cuộn dây rơ-le, voice coil loa, biến áp xung và cảm biến vi mô. Nhờ kết hợp giữa động cơ Servo cấp dây chủ động (Active Wire Feed) và cơ chế điều khiển lực căng 2 cấp bằng khí nén (Two-Stage Control), QIANHE ST800-18 cho phép chuyển đổi mượt mà giữa các mức lực căng trong cùng một chu trình quấn, triệt tiêu hoàn toàn hiện tượng sốc lực, giật dây, giữ cuộn dây xếp lớp hoàn hảo (perfect layer winding) và cố định chuẩn xác giá trị điện trở tiêu chuẩn.
Động Cơ Servo DC 36V–48V
Động cơ Servo phản hồi siêu tốc dưới 0.2 giây, tự động nhả dây đồng bộ theo tốc độ hút của máy quấn, triệt tiêu lực cản cơ học và đứt dây.
Kiểm Soát Lực Căng 2 Cấp
Kết hợp nguồn khí nén 5 kg/cm², cho phép thiết lập và chuyển đổi tức thì giữa 2 mức lực căng khác nhau ngay trong chu trình quấn.
Tốc Độ Xả Dây Cực Cao 18m/s
Phù hợp hoàn hảo cho dòng máy quấn dây tự động đa trục cao tốc, giữ hằng định lực căng 3–800g không biến thiên theo tốc độ.
Dải Cỡ Dây 0.02–0.4mm
Phù hợp cho các dòng dây đồng phủ men siêu mịn, bảo vệ tuyệt đối lớp véc-ni cách điện nhờ rãnh puly sứ Ceramic và đầu dẫn Ruby.
Phản Hồi Vòng Kín Real-Time
Cảm biến lực căng độ nhạy cao liên tục gửi tín hiệu về mạch điều khiển, giúp duy trì lực căng ổn định chính xác từng gram.
Thiết Kế Gọn Dễ Tích Hợp
Trọng lượng nhẹ 2.5kg với đường kính lỗ gá tiêu chuẩn Ф16mm, dễ dàng lắp đặt hàng loạt trên các dàn máy quấn SMT công nghiệp.
| THÔNG SỐ KỸ THUẬT CHUNG BỘ CĂNG DÂY SERVO QIANHE ST800-18 | |
|---|---|
| Thương hiệu | QIANHE |
| Mã sản phẩm / Dòng | QIANHE ST800-18 (High-Speed Two-Stage Servo Tensioner) |
| Điện áp hoạt động | DC 36V – 48V |
| Công suất tiêu thụ | 100W – 200W |
| Dải lực căng (Tension Scope) | 3g – 800g (3 – 800 gf) |
| Đường kính dây áp dụng | 0.02 mm – 0.4 mm (Super Fine Wire) |
| Tốc độ dây tối đa | 18 m/s |
| Cấp điều khiển lực căng | 2 cấp (Two-stage tension control) |
| Nguồn khí nén yêu cầu | 5 kg/cm² (Phục vụ chuyển cấp lực căng) |
| Mã cần căng tương thích | TR-25#-200 / TR-26#-120 / TR-27#-150 |
| Đường kính lỗ gá (Mounting Hole) | Ф 16mm |
| Trọng lượng thiết bị | 2.5 kg |
| Kích thước sản phẩm (L×W×H) | 310 × 170 × 85 mm |
| Cơ chế hoạt động | Cấp dây tự động bằng động cơ Servo (Active Feed), Cảm biến vòng kín |
| BẢNG 1: THÔNG SỐ SO SÁNH CÁC MODEL DÒNG BỘ CĂNG DÂY SERVO QIANHE ST | ||||||
|---|---|---|---|---|---|---|
| STT | Model | Tốc độ max | Cấp lực căng | Dải lực căng (g) | Đường kính dây (mm) | Cần căng (Tension Rod) |
| 1 | ST600D-18 | 18 m/s | 1 cấp (One-stage) | 3 – 600 | 0.02 – 0.3 | TR-25#-200 TR-26#-120 TR-27#-150 |
| 2 | ST800-18 | 18 m/s | 2 cấp (Two-stage) | 3 – 800 | 0.02 – 0.4 | TR-25#-200 TR-26#-120 TR-27#-150 |
| 3 | ST2000-9 | 9 m/s | 2 cấp (Two-stage) | 300 – 2000 | 0.2 – 0.8 | TR-28#-150 |
| BẢNG 2: THÔNG SỐ ĐIỆN VÀ KÍCH THƯỚC CƠ KHÍ DÒNG QIANHE ST | |||||||
|---|---|---|---|---|---|---|---|
| STT | Model | Điện áp | Công suất | Áp suất khí | Lỗ gá | Trọng lượng | Kích thước (mm) |
| 1 | ST600D-18 | DC 36V | 100W | / | Ф 16mm | 2.0 kg | 265 × 170 × 75 |
| 2 | ST800-18 | DC 36V | 100W | 5 kg/cm² | Ф 16mm | 2.5 kg | 310 × 170 × 85 |
| 3 | ST2000-9 | DC 36V | 200W | 5 kg/cm² | Ф 16mm | 3.7 kg | 350 × 195 × 90 |
| BẢNG 3: BẢNG TRA LÒ XO VÀ CẦN CĂNG THEO DẢI LỰC CĂNG (DÒNG ST600D-18 / ST800-18) | |||||||
|---|---|---|---|---|---|---|---|
| Cần căng / Lò xo | TDS-A | TDS-B | TDS-C | TDS-D | TDS-E | TDS-F | TDS-G |
| TR-25#-200 | 2 – 6g | 2 – 7g | 5 – 15g | 12 – 30g | — | — | — |
| TR-26#-120 | — | — | — | — | 45 – 115g | 120 – 270g | 250 – 650g |
| TR-27#-150 | — | — | 6 – 24g | 20 – 50g | 44 – 90g | — | — |
Ứng Dụng Trong Sản Xuất & Gia Công:
- Dây chuyền sản xuất Rơ-le & Voice Coil Loa vi mô: Đảm bảo độ đồng đều lực căng ở mức thấp (từ 3g), ngăn ngừa làm méo khung bobbin hoặc rạn đứt dây đồng 0.02–0.4mm.
- Sản xuất Biến áp xung & Cuộn cảm Chip/SMD: Phù hợp cho quy trình quấn đa cấp lực căng, đảm bảo độ chặt đều giữa các lớp dây và tính ổn định điện trở.

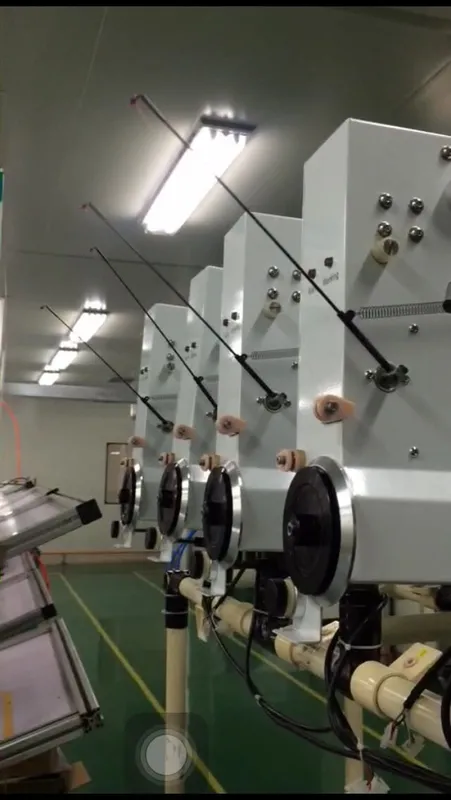

- Hệ thống Máy quấn dây tự động đa trục cao tốc: Tích hợp linh hoạt trên các dàn máy quấn dây SMT tự động vận hành liên tục 24/7.
LƯU Ý VẬN HÀNH & BẢO QUẢN:
- Đảm bảo điện áp & khí nén: Cung cấp nguồn điện DC 36V–48V ổn định và duy trì nguồn khí nén sạch ở mức 5 kg/cm² để van chuyển cấp lực căng và động cơ Servo vận hành chính xác.
- Lựa chọn đúng mã cần căng (Tension Rod): Tùy thuộc dải lực căng vận hành thực tế để chọn lắp cần TR-25#, TR-26# hoặc TR-27# nhằm tối ưu hóa hành trình trả dây.
- Vệ sinh định kỳ puly Ceramic: Thường xuyên lau sạch bụi bẩn và vụn men véc-ni trên rãnh bánh xe sứ/ruby bằng cồn công nghiệp (isopropyl) để giữ đường đi của dây luôn trôi chảy.
