Đồng Bộ Máy Taping Tự Động
Đáp ứng mượt mà sự thay đổi nhịp kéo giữa công đoạn quấn dây đồng và bọc băng keo cách điện, giữ cuộn dây luôn phẳng đẹp, không bị đứt ngầm.
Dải Lực Căng Siêu Mịn 6–120g
Khả năng tinh chỉnh lực căng siêu nhỏ chính xác từng gram (6–120gf), bảo vệ an toàn cho đường dây đồng vi mô 0.025–0.12mm không biến dạng bobbin.
Hãm Từ Nam Châm Ferrite
Công nghệ hãm từ không tiếp xúc tạo lực hãm êm ái, hoàn toàn không ma sát cơ học trực tiếp, không sinh nhiệt và không mài mòn theo thời gian.

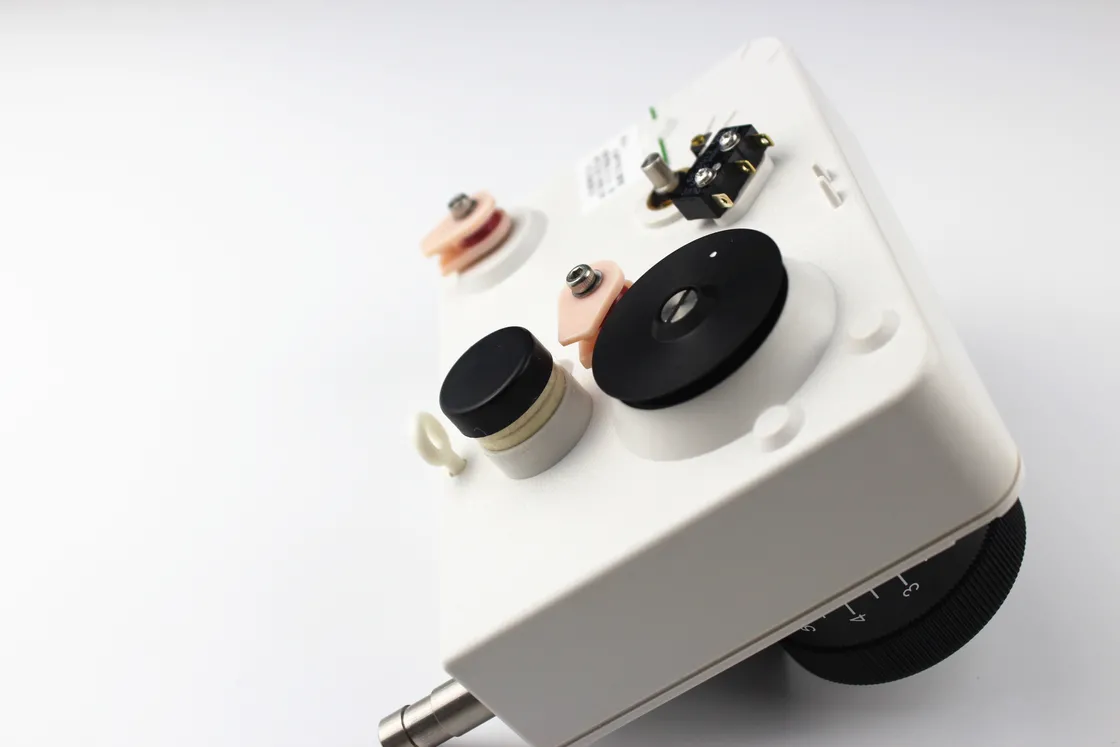

Cảm Biến Ngắt Máy Khi Đứt Dây
Trang bị công tắc cảm biến nhận diện đứt dây (Disconnection Switch), ngắt nguồn dừng máy quấn/dán băng keo ngay khi hết dây hoặc gãy dây.

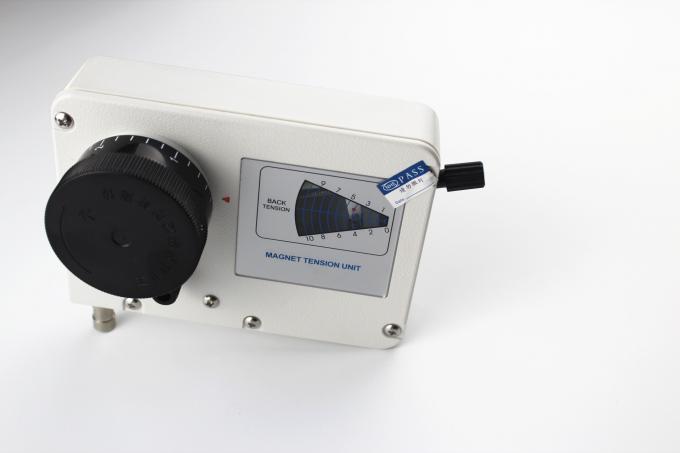

Điều Chỉnh Lực Căng 2 Cấp
Núm xoay phân cấp trực quan tinh chỉnh độc lập Lực căng chính (Main) và Lực căng phụ (Anti-back tension), giữ dây luôn thẳng, không bị chùng.

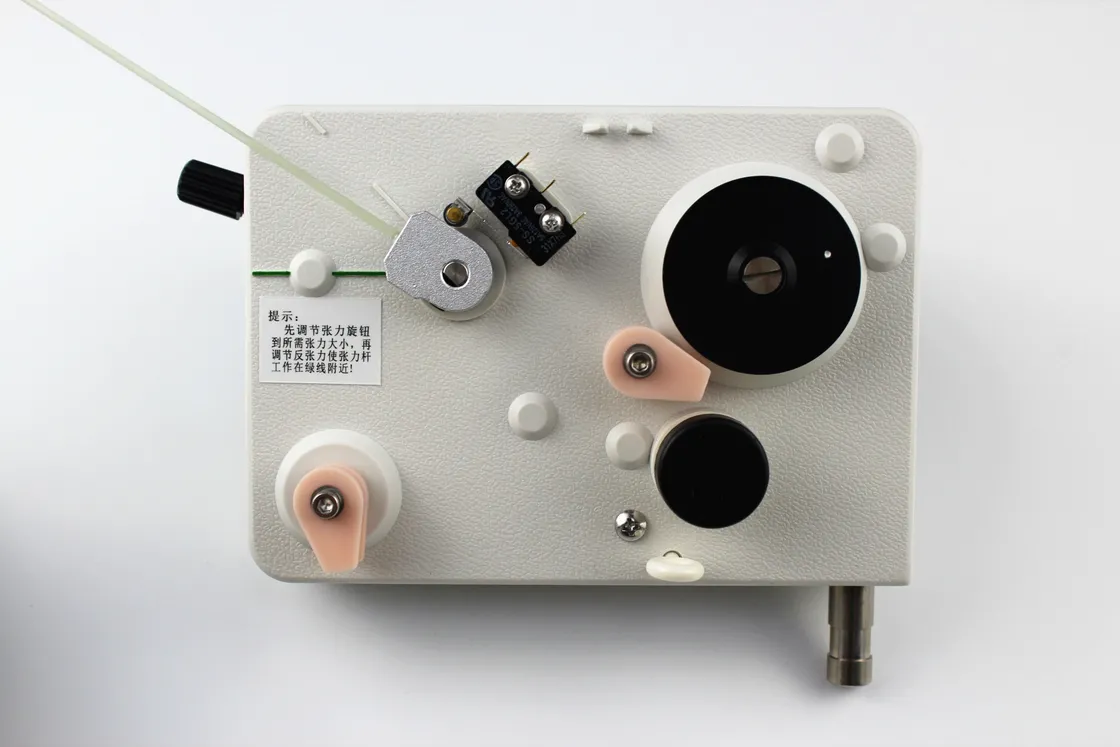

Bảo Vệ Men Véc-Ni Cách Điện
Bánh rãnh Puly gốm Ceramic chịu mài mòn kết hợp đầu dẫn hướng Ruby cùng cơ cấu chống nhảy dây cải tiến, ngăn chặn hoàn toàn rủi ro xước men.

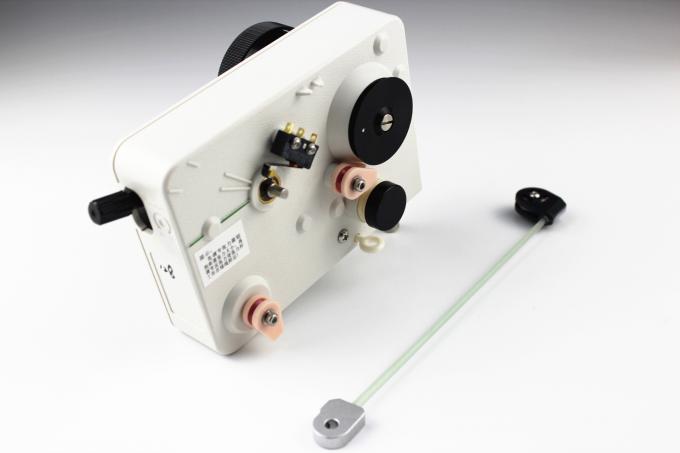

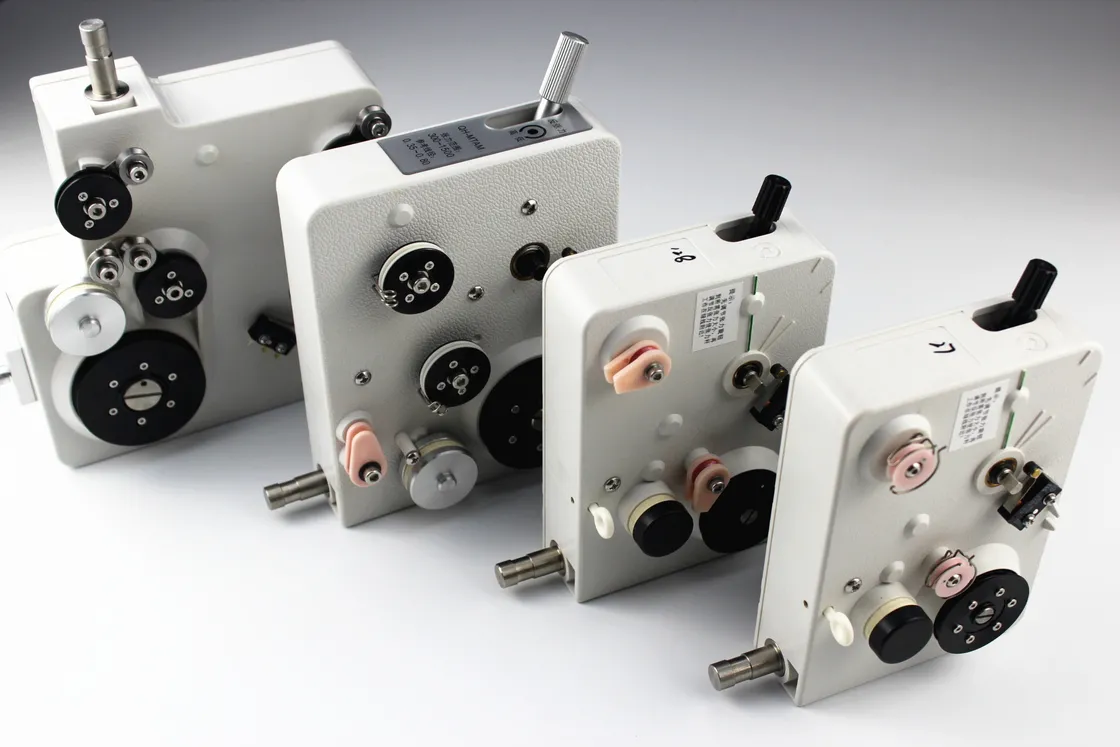

| THÔNG SỐ KỸ THUẬT CHUNG BỘ CĂNG DÂY TỪ TÍNH QIANHE QH-MTASS | |
|---|---|
| Thương hiệu | QIANHE |
| Mã sản phẩm / Dòng | QIANHE QH-MTASS (QH-MTA Series Horizontal Type) |
| Phân loại thiết bị | Bộ căng dây từ tính cho máy quấn & dán băng keo tự động (Full Automatic Taping Machine) |
| Dải đường kính dây áp dụng | 0.025 mm – 0.12 mm (Super Fine Wire / Micro Wire) |
| Dải lực căng (Tension Scope) | 6 g – 120 g / 5 g – 130 g (5 – 130 gf) |
| Mã cần căng tương thích | TR-30# (hoặc CX-1#, CX-2#) |
| Tính năng an toàn | Công tắc cảm biến tự động ngắt máy khi đứt dây (Wire Disconnection Switch) |
| Cơ cấu chống nhảy dây | Tích hợp cụm chống nhảy dây cải tiến (Wire jump preventer) |
| Nguyên lý hãm từ | Nam châm Ferrite vĩnh cửu không tiếp xúc (Magnetic Damping) |
| Cơ chế điều chỉnh | Núm xoay định lượng Lực căng chính (Main) & Lực căng phụ (Anti-back tension) |
| Đường kính trục gá lắp đặt | Ф 10 mm (Ф10 mounting stud) |
| Vật liệu dẫn hướng | Bánh rãnh Puly gốm Ceramic cao cấp & Đầu dẫn hướng Ruby |
| Yêu cầu Nguồn điện / Khí nén | Không yêu cầu (N/A) |
| Trọng lượng thiết bị | ~ 0.5 kg – 0.75 kg |
| BẢNG 1: THÔNG SỐ CHI TIẾT CÁC MODEL DÒNG BỘ CĂNG DÂY TỪ TÍNH QIANHE MTA (DẠNG NGANG) | ||||
|---|---|---|---|---|
| STT | Model | Dải lực căng (g) | Đường kính dây (mm) | Cần căng (Tension Rod) |
| 1 | QH-MTASS | 5 – 130 | 0.025 – 0.12 | TR-30# |
| 2 | QH-MTA300S | 14 – 400 | 0.06 – 0.25 | TR-31# |
| 3 | QH-MTAS | 30 – 800 | 0.08 – 0.40 | TR-32# |
| 4 | QH-MTAM | 300 – 1500 | 0.35 – 0.80 | TR-16# |
| 5 | QH-MTAL | 500 – 2500 | 0.40 – 1.00 | TR-21# |

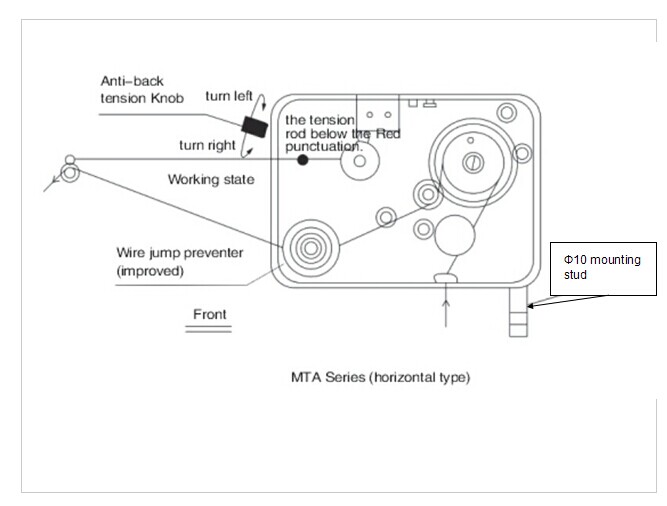

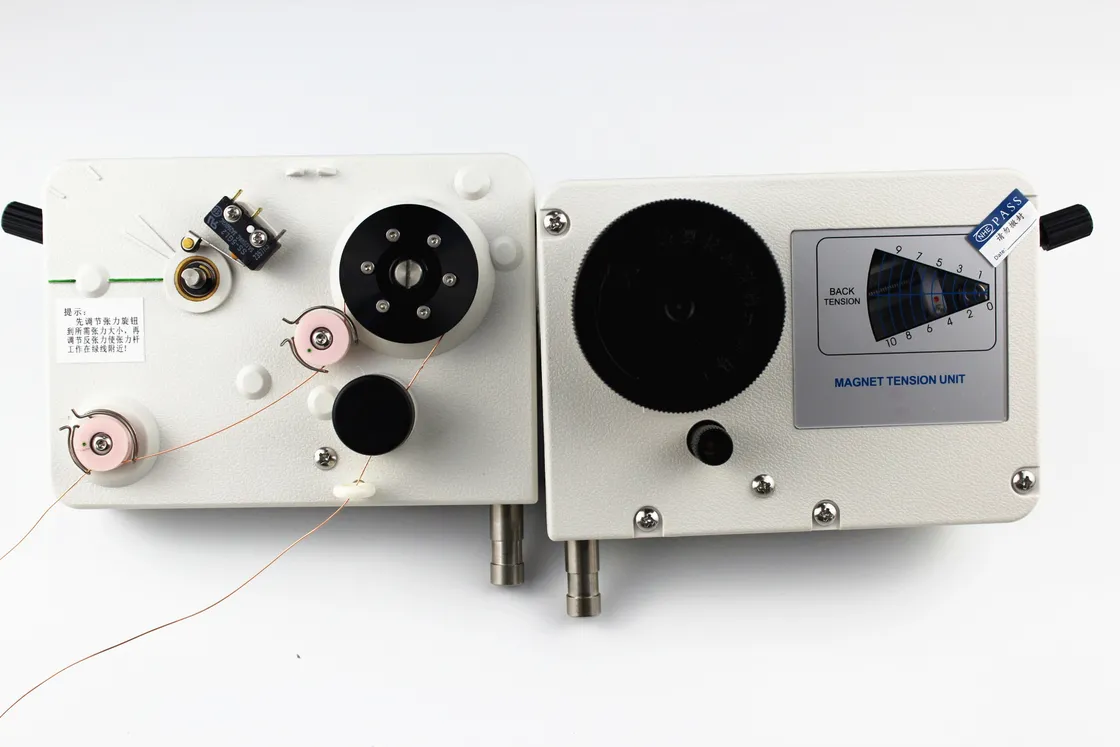

Hình ảnh: Sơ đồ chi tiết cấu tạo cơ khí dòng QIANHE MTA Series dạng ngang bao gồm núm tinh chỉnh lực căng ngược (Anti-back tension Knob), cụm chống nhảy dây cải tiến (Wire jump preventer), vị trí cần căng vận hành và trục gá tiêu chuẩn đường kính Ф10mm.
- Dây chuyền quấn & dán băng keo tự động (Full Automatic Taping & Winding Lines): Tích hợp trực tiếp trên cụm xả dây của máy dán băng keo tự động cho cuộn cảm, biến áp xung mini và rơ-le.
- Sản xuất Rơ-le vi mô & Voice Coil Loa: Kiểm soát chính xác lực căng ở mức vài gram đối với dây đồng 0.025–0.12mm, đảm bảo tính nhất quán giá trị điện trở và kích thước cuộn dây.
- Sản xuất Biến áp xung & Cuộn cảm dán (SMD Inductors): Giữ độ căng ổn định trong cả quy trình quấn dây lẫn quy trình dán băng dính cách điện ngoài bề mặt.
LƯU Ý VẬN HÀNH & BẢO QUẢN:
- Hiệu chỉnh lực căng thực tế bằng lực kế: Luôn sử dụng lực kế cơ học hoặc kỹ thuật số đo trực tiếp tại đầu ra của dây để tinh chỉnh núm Main Tension đạt chuẩn theo thông số bản vẽ kỹ thuật.
- Đấu nối dây tín hiệu công tắc đứt dây: Kết nối 2 dây công tắc cảm biến đứt dây (Disconnection Switch) vào cụm điều khiển trung tâm của máy Taping để kích hoạt tính năng dừng máy tự động khẩn cấp.
- Vệ sinh định kỳ Puly gốm sứ: Lau sạch bụi men véc-ni và bụi băng dính tích tụ trên rãnh bánh xe Ceramic bằng cồn IPA (Isopropyl Alcohol) để đảm bảo đường đi của dây luôn trôi chảy.
