Mô tả

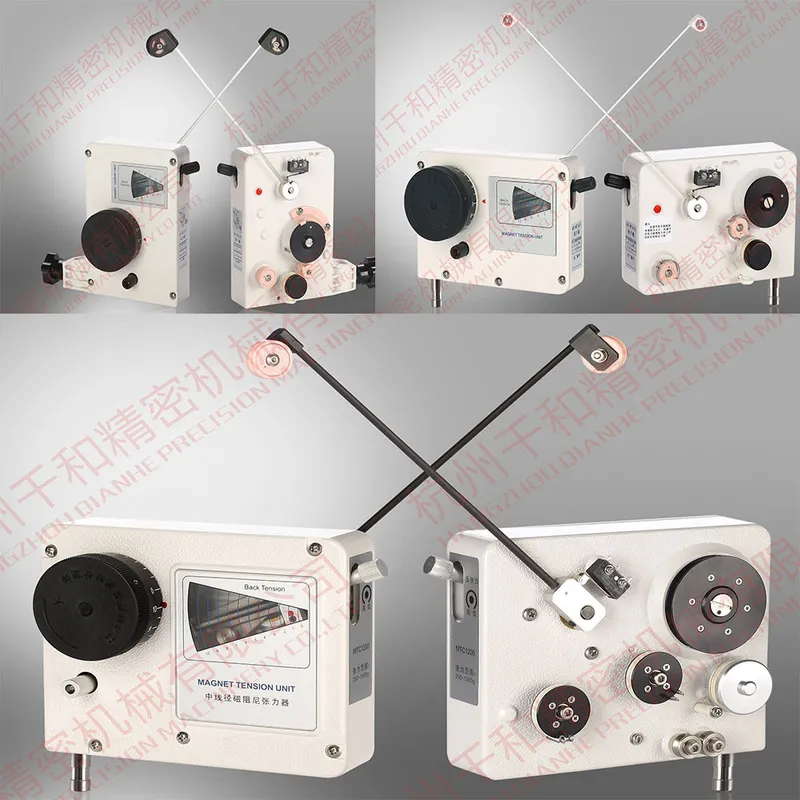

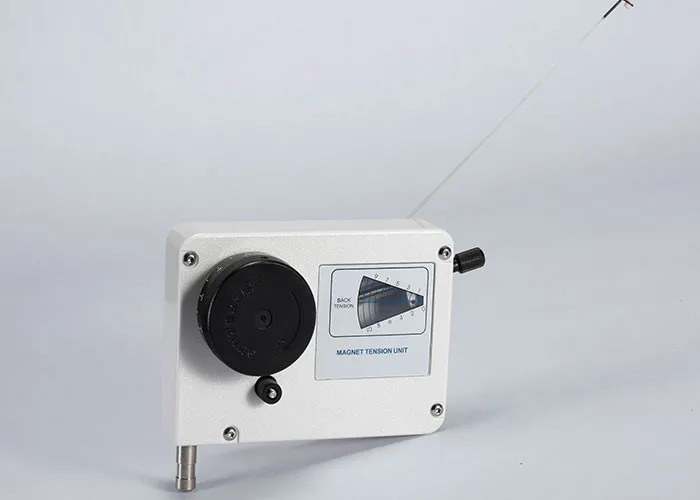

Giảm Chấn Từ Tính Nam Châm Vĩnh Cửu
Sử dụng từ trường nam châm vĩnh cửu tạo mô-men cản hằng định không tiếp xúc cơ học, không phát sinh nhiệt lượng và không ma sát mài mòn, đảm bảo lực căng luôn ổn định 100%.

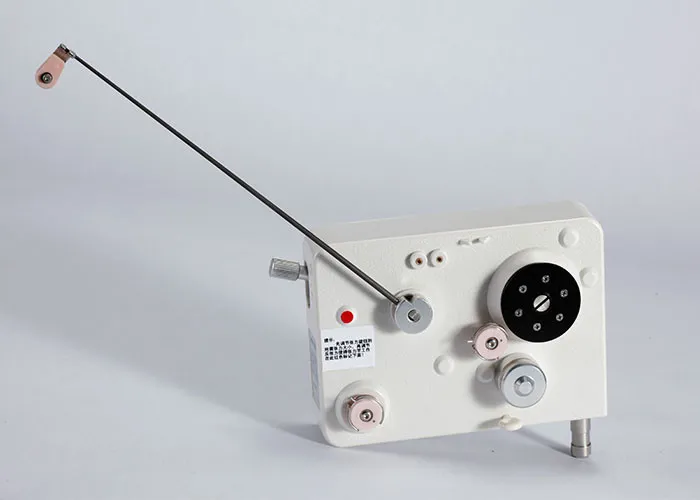

Cần Căng Phản Hồi Chống Trùng & Nhảy Dây
Tích hợp cần căng cơ học đàn hồi nhạy bén giúp hấp thụ chuyển động đột ngột khi máy quấn CNC khởi động, dừng hoặc thay đổi tốc độ đột ngột, ngăn ngừa hiện tượng trùng dây hay giật đứt dây.
Cơ Cấu Chống Văng Dây Cải Tiến
Trang bị các vòng puly phụ chống văng dây (Wire jump preventer) cải tiến, giữ đường đi của dây đồng luôn cố định trên rãnh truyền ở mọi tốc độ vận hành.
Puly Dẫn Dây Gốm Sứ Ceramic Siêu Bền
Hệ thống puly và con lăn dẫn dây chế tạo từ sứ Ceramic siêu mịn chống mài mòn, giúp dây đồng trượt mượt mà và bảo vệ tuyệt đối lớp sơn cách điện.

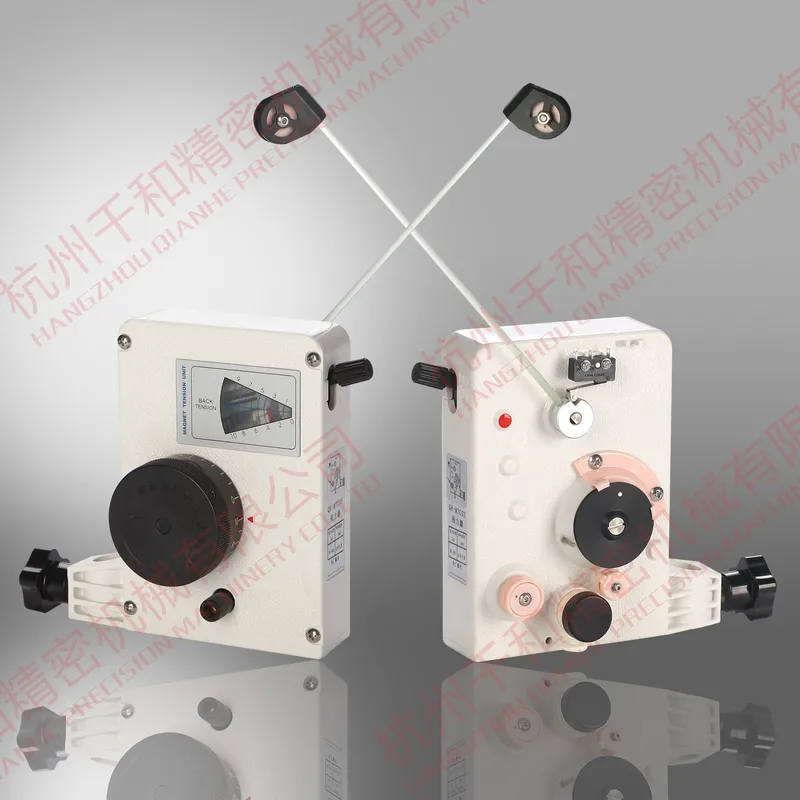

Cấu Trúc Dạng Đứng Gá Lắp Lỗ Φ16
Thiết kế dạng đứng (Vertical type) tối ưu chiều cao, tích hợp chân gá chuẩn lỗ Φ16 giúp dễ dàng gá lắp đồng bộ hoặc thay thế trực tiếp trên các dàn máy quấn CNC.
Vận Hành Bền Bỉ Không Tiêu Tốn Điện Năng
Thiết kế cơ học từ tính vĩnh cửu 100%, hoạt động không cần cấp nguồn điện, tiết kiệm chi phí vận hành và hầu như không cần bảo trì.
| THÔNG SỐ KỸ THUẬT CHUNG | |
|---|---|
| Thương hiệu | QIANHE |
| Mã sản phẩm | QIANHE Magnet Tension Unit for CNC Coil Winding Machine (MTC Series) |
| Thiết kế kiểu dáng | Dạng đứng (Vertical Type – Lỗ gá Φ16) |
| Nguyên lý hoạt động | Giảm chấn từ tính nam châm vĩnh cửu (Non-contact Magnetic Damping) |
| Dải lực căng | 5g – 800g (Mở rộng 5g – 1500g toàn series MTC) |
| Đường kính dây phù hợp | 0.025mm – 0.40mm (Mở rộng 0.02mm – 0.80mm toàn series MTC) |
| Tốc độ cấp dây tối đa | 10 m/s – 15 m/s |
| Nguồn điện yêu cầu | Không yêu cầu nguồn điện (Cơ học từ tính) |
| Vật liệu puly dẫn dây | Gốm sứ Ceramic cao cấp chống mài mòn |
| Cơ chế chống trùng dây | Cần căng phản hồi đàn hồi & Puly chống văng dây cải tiến |
| Ứng dụng gá lắp | Máy quấn dây CNC tự động & bán tự động đơn trục / đa trục |
| THÔNG SỐ CHI TIẾT CÁC MODEL BỘ CĂNG DÂY TỪ TÍNH DẠNG ĐỨNG QIANHE DÒNG MTC | ||||||
|---|---|---|---|---|---|---|
| STT | Model | Kiểu dáng | Lực căng (g) | Đường kính dây (mm) | Cần căng (Rod) | Tốc độ max |
| 1 | QH-MTCSS | Dạng đứng (Vertical) | 5 – 130 | 0.025 – 0.12 | TR-1# | 10 – 15 m/s |
| 2 | QH-MTC300S | Dạng đứng (Vertical) | 14 – 400 | 0.06 – 0.25 | TR-5# | 10 – 15 m/s |
| 3 | QH-MTCS | Dạng đứng (Vertical) | 30 – 800 | 0.08 – 0.40 | TR-6# | 10 – 15 m/s |

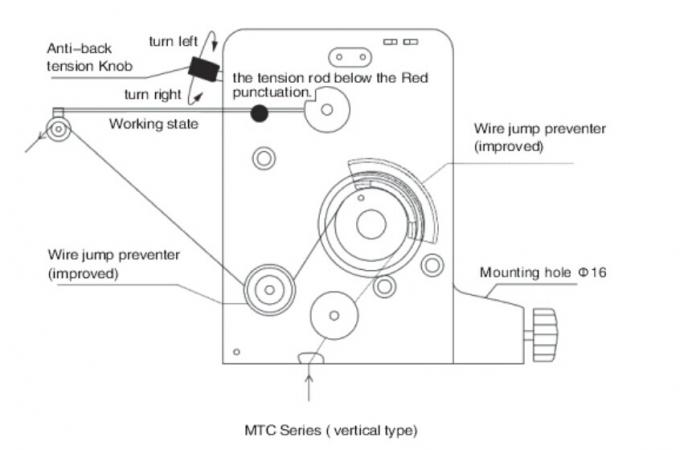

Hình ảnh: Sơ đồ chi tiết cấu tạo dạng đứng (núm chỉnh lực căng, cần căng phản hồi, các vị trí puly chống văng dây cải tiến, lỗ gá Φ16) và bảng thông số kỹ thuật các model bộ căng dây từ tính QIANHE MTC Series (TR-1#, TR-5#, TR-6#).
- Hệ Thống Máy Quấn Dây CNC Tự Động: Dễ dàng gá lắp đồng bộ trên các dàn máy quấn cuộn dây CNC tự động cao tốc đơn trục hoặc đa trục.
- Quấn Cuộn Dây Biến Áp & Rơ-Le Công Nghiệp: Chuyên dùng trong sản xuất biến áp xung, rơ-le, cuộn cảm chính xác và cảm biến điện tử.
- Chế Tạo Stator & Rotor Động Cơ Điện: Phù hợp cho quy trình quấn cuộn dây động cơ vi mô, stator quạt, rotor và thiết bị điện ô tô.
LƯU Ý VẬN HÀNH & BẢO QUẢN:
- Căn chỉnh đường đi của dây đồng qua các puly Ceramic thẳng hàng với vị trí đầu quấn để tránh ma sát lệch mép gây tổn hại dây men.
- Tinh chỉnh núm vặn lực căng theo chiều kim đồng hồ từ nhẹ đến mạnh dựa trên dải đường kính dây quấn thực tế trước khi khởi động vận hành tự động.
- Định kỳ làm sạch các puly gốm sứ Ceramic bằng cồn công nghiệp để loại bỏ bụi kim loại và bẩn bám, giữ cho đường truyền dây luôn trơn mượt.
