Mô tả

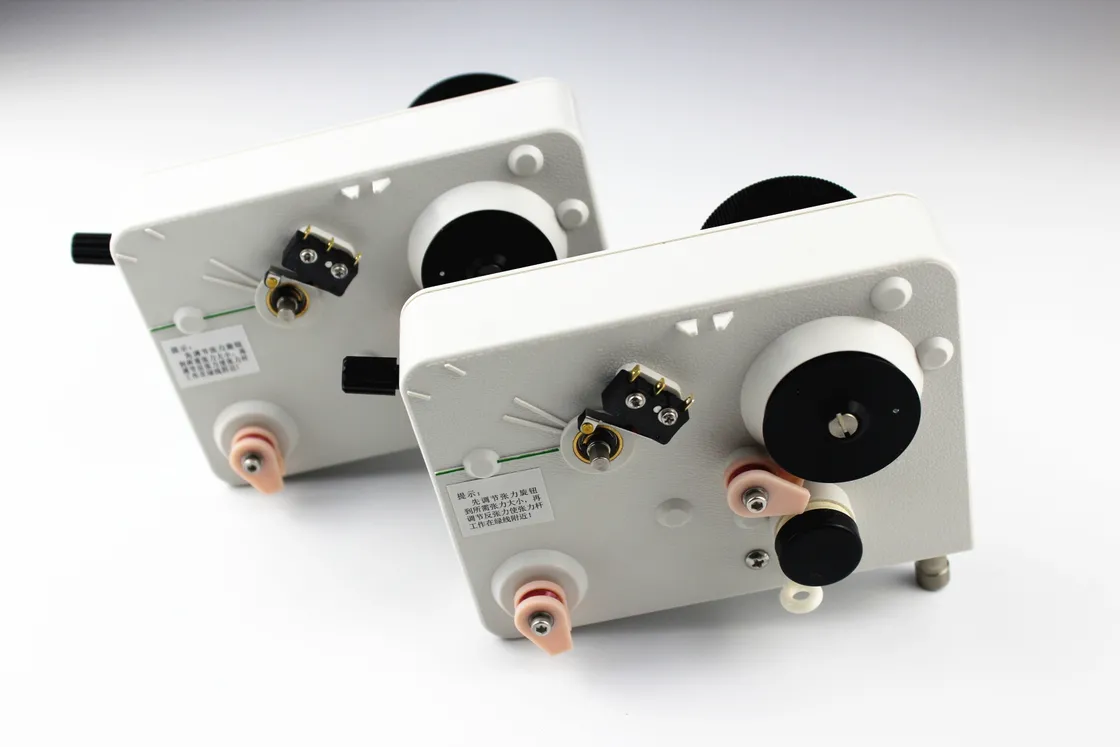

Tối Ưu Quấn Stator Động Cơ
Thiết kế chuyên dụng đáp ứng sự biến thiên tốc độ và chuyển hướng liên tục khi quấn rãnh Stator động cơ điện, rotor và van điện từ.
Tốc Độ Xả Dây Cực Cao 15m/s
Duy trì lực căng hằng định (sai số ±1%) ngay cả khi tăng/giảm tốc đột ngột, giúp cuộn dây quấn chặt, đều đặn và cố định điện trở tiêu chuẩn.

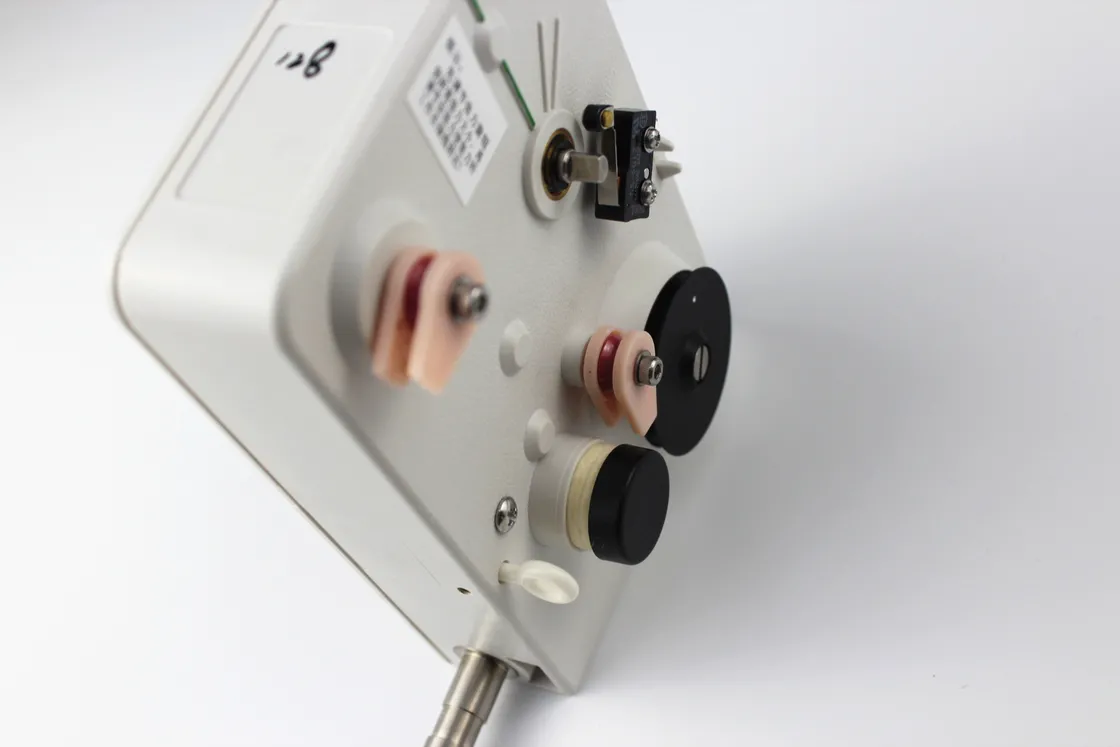

Cảnh Báo Đứt Dây Kép Nâng Cấp
Tích hợp cảm biến quang học kết hợp mạch đèn LED trực quan, ngắt nguồn máy quấn ngay lập tức khi phát hiện đứt dây hoặc hết dây đồng.

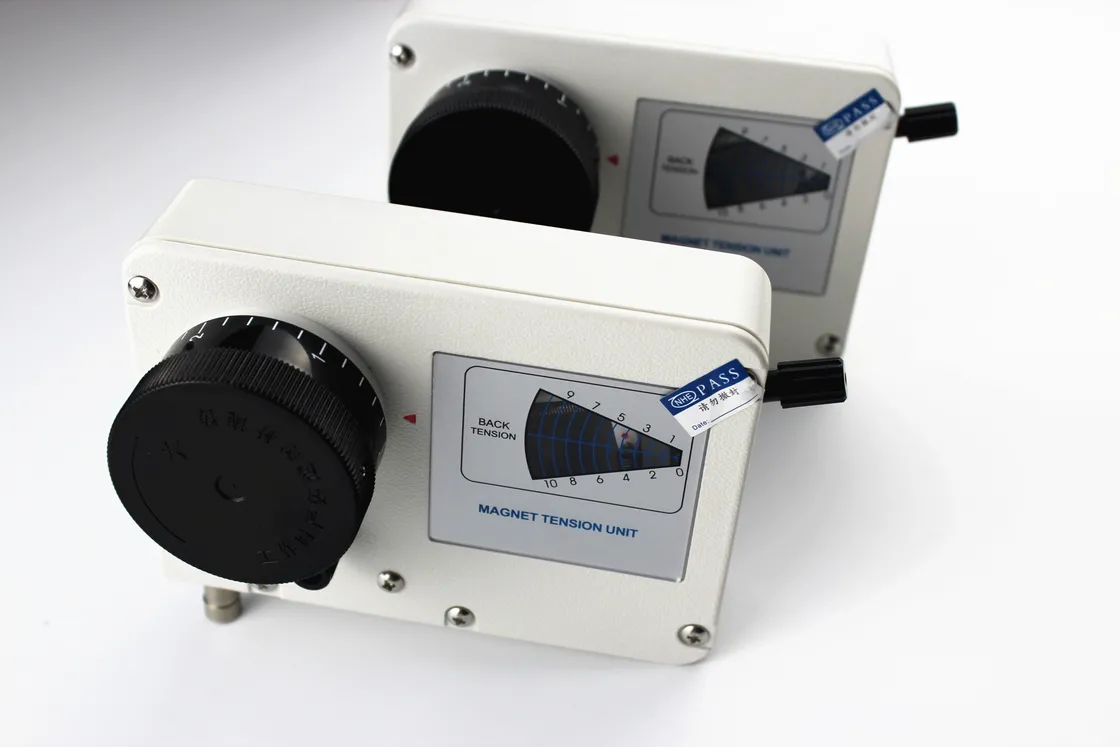

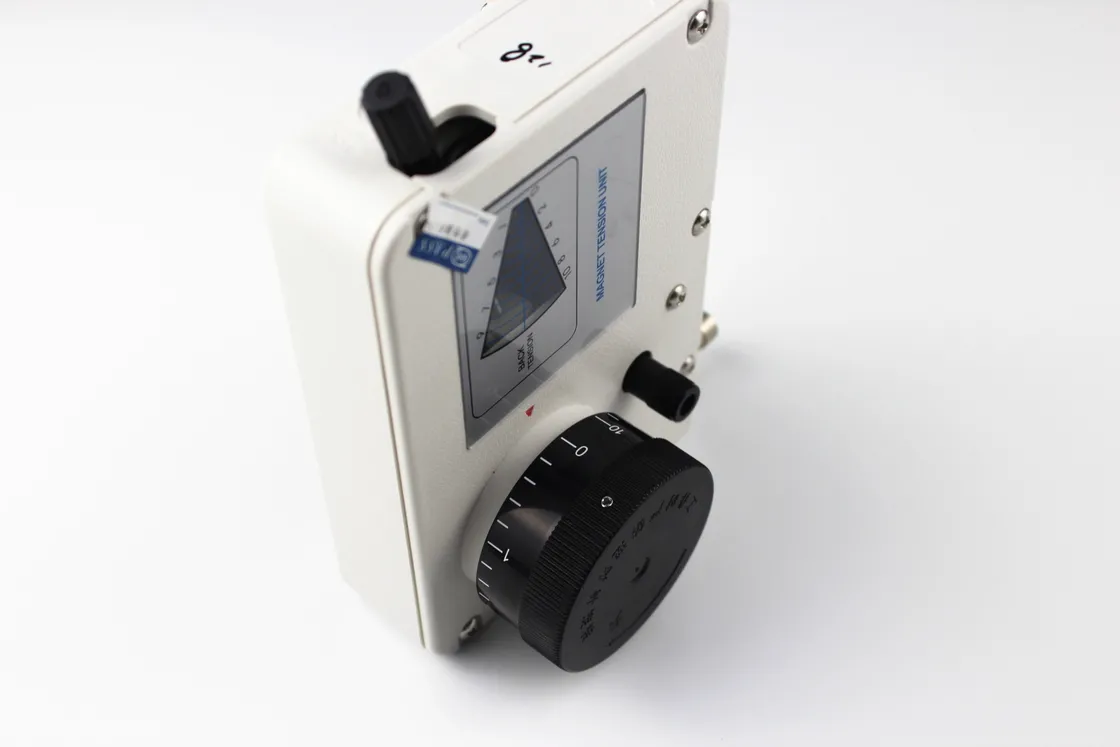

Hãm Từ Nam Châm Ferrite
Mô-men từ trường nam châm vĩnh cửu tạo lực hãm êm ái, không ma sát cơ học trực tiếp, triệt tiêu nhiệt lượng và không mài mòn theo thời gian.
Trục Gá Tiêu Chuẩn Φ10mm
Dễ dàng gá lắp đồng bộ trên các hệ thống máy quấn tự động hàng đầu thế giới như Nittoku, Tanac, Hongfa và các dàn máy quấn SMT công nghiệp.

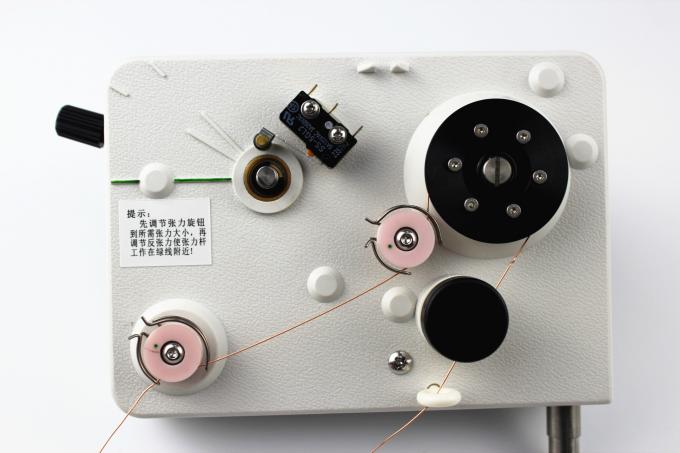

Bảo Vệ Men Véc-Ni Cách Điện
Cần căng TR-32# kết hợp hệ thống bánh rãnh Puly gốm Ceramic cao cấp và đầu dẫn Ruby, bảo vệ bề mặt dây đồng 0.08–0.40mm không trầy xước.
| THÔNG SỐ KỸ THUẬT CHUNG BỘ CĂNG DÂY TỪ TÍNH QIANHE QH-MTAS | |
|---|---|
| Thương hiệu | QIANHE |
| Mã sản phẩm / Dòng | QIANHE QH-MTAS (QH-MTA Series Horizontal Type) |
| Phân loại thiết bị | Bộ căng dây từ tính cho ngành Motor / Quấn Stator (Dạng nằm ngang) |
| Dải đường kính dây áp dụng | 0.08 mm – 0.40 mm |
| Dải lực căng (Tension Scope) | 30 g – 800 g (30 – 800 gf) |
| Tốc độ xả dây tối đa | 15 m/s (Độ biến thiên lực căng ±1%) |
| Mã cần căng (Tension Rod) | TR-32# |
| Trục gá lắp đặt (Installation) | Trục gá Φ10mm (Φ10 Mounting Stud) |
| Cơ chế cảnh báo an toàn | Hệ thống cảnh báo đứt dây kép (Cảm biến quang học + Đèn LED) |
| Nguyên lý hãm từ | Nam châm Ferrite vĩnh cửu không tiếp xúc (Magnetic Damping) |
| Vật liệu dẫn hướng dây | Bánh rãnh Puly gốm Ceramic & Đầu dẫn hướng Ruby |
| Yêu cầu Nguồn điện / Khí nén | Không yêu cầu công suất (Hãm từ thuần túy / Tín hiệu điện báo đứt dây) |
| Trọng lượng thiết bị | ~ 0.58 kg – 0.95 kg |

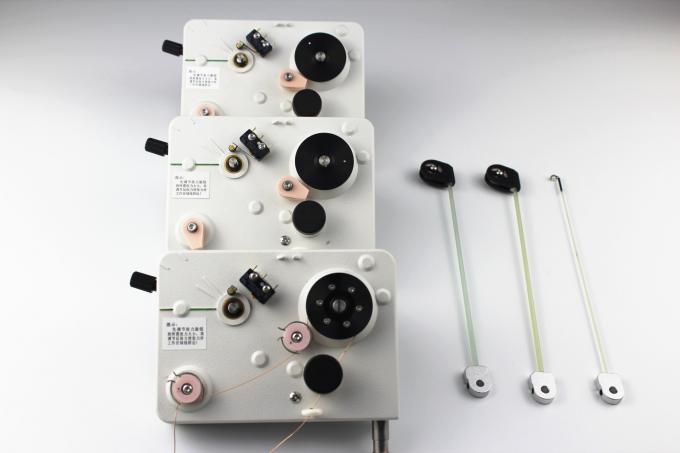

| BẢNG 1: THÔNG SỐ CHI TIẾT CÁC MODEL DÒNG BỘ CĂNG DÂY TỪ TÍNH QIANHE MTA (DẠNG NGANG) | ||||
|---|---|---|---|---|
| STT | Model | Dải lực căng (g) | Đường kính dây (mm) | Cần căng (Tension Rod) |
| 1 | QH-MTASS | 5 – 130 | 0.025 – 0.12 | TR-30# |
| 2 | QH-MTA300S | 14 – 400 | 0.06 – 0.25 | TR-31# |
| 3 | QH-MTAS | 30 – 800 | 0.08 – 0.40 | TR-32# |
| 4 | QH-MTAM | 300 – 1500 | 0.35 – 0.80 | TR-16# |
| 5 | QH-MTAL | 500 – 2500 | 0.40 – 1.00 | TR-21# |

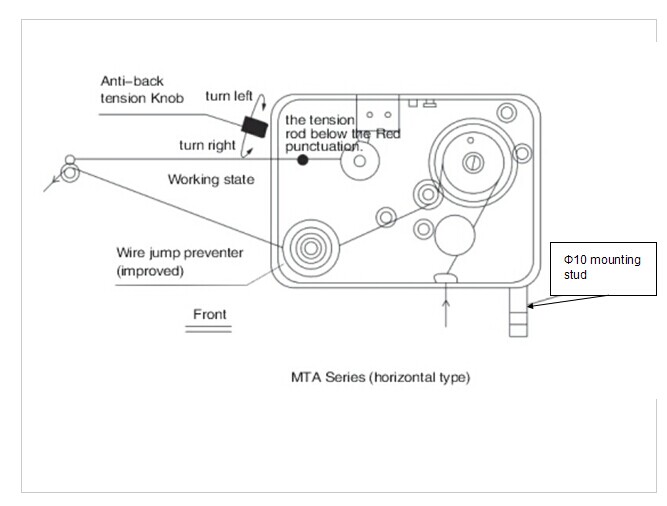

Hình ảnh: Sơ đồ chi tiết cấu tạo cơ khí dòng QIANHE MTA Series dạng ngang bao gồm núm tinh chỉnh lực căng ngược (Anti-back tension Knob), cụm chống nhảy dây cải tiến (Wire jump preventer), vị trí cần căng vận hành và trục gá tiêu chuẩn đường kính Ф10mm.
- Ngành chế tạo động cơ & Motor điện (Motor Industry): Tối ưu cho quy trình quấn dây Stator bên trong (Inner Stator), Rotor động cơ bước, động cơ Brushless (BLDC), motor quạt và motor gia dụng.
- Dây chuyền quấn dây đa trục tự động cao tốc: Tích hợp đồng bộ trên các dàn máy quấn Nittoku, Tanac, Hongfa… vận hành tự động tốc độ cao 15m/s.
- Sản xuất Cuộn cảm, Biến áp xung & Rơ-le công nghiệp: Đáp ứng các tiêu chuẩn khắt khe về độ đồng đều lực căng và xếp lớp cuộn dây chính xác.
LƯU Ý VẬN HÀNH & BẢO QUẢN:
- Kết nối mạch báo đứt dây khi lắp đặt: Đấu nối dây tín hiệu của cụm cảm biến quang học/đèn LED vào cổng Emergency Stop của máy quấn để tính năng tự động dừng máy ngắt kép hoạt động chính xác.
- Căn chỉnh trục gá Φ10mm chắc chắn: Đảm bảo chân gá Φ10mm được siết chặt trên khung gá của máy quấn để tránh hiện tượng rung lắc làm sai lệch lực căng khi vận hành ở tốc độ 15m/s.
- Vệ sinh định kỳ Puly & Cảm biến quang: Dùng cồn IPA lau sạch bụi men véc-ni tích tụ trên bánh rãnh Ceramic và mắt đọc quang học để thiết bị luôn nhạy bén và trôi chảy.
