Mô tả
Tối Ưu Biến Áp & Điện Gia Dụng
Phù hợp hoàn hảo cho quy trình quấn cuộn dây biến áp nguồn, biến áp cách ly, cuộn dây van điện từ Solenoid và động cơ nhỏ trong thiết bị gia dụng.
Dải Lực Căng 30–800gf
Đáp ứng linh hoạt đa dạng chủng loại cuộn dây 0.08–0.40mm, giữ lực căng hằng định từng gram, hạn chế tối đa nguy cơ đứt dây hay móp méo bobbin nhựa.
Hãm Từ Nam Châm Ferrite
Lực hãm từ trường thuần túy không gây ma sát cơ học trực tiếp lên đĩa hãm, không sinh nhiệt và không mài mòn linh kiện theo thời gian.
Cảm Biến Ngắt Máy Khi Đứt Dây
Tự động phát tín hiệu ngắt nguồn dừng máy quấn khẩn cấp ngay khi phát hiện đứt dây hoặc hết nguyên liệu, tối ưu hóa chi phí sản xuất.
Điều Chỉnh Lực Căng 2 Cấp
Núm xoay phân cấp trực quan tinh chỉnh độc lập Lực căng chính (Main) và Lực căng phụ (Anti-back tension), giữ dây luôn phẳng thẳng, không bị chùng.
Bảo Vệ Men Véc-Ni Cách Điện
Bánh rãnh Puly gốm Ceramic cao cấp kết hợp đầu dẫn Ruby chống mài mòn vượt trội, ngăn ngừa hoàn toàn rủi ro trầy xước lớp men cách điện.
| THÔNG SỐ KỸ THUẬT CHUNG BỘ CĂNG DÂY TỪ TÍNH QIANHE QH-MTAS | |
|---|---|
| Thương hiệu | QIANHE |
| Mã sản phẩm / Dòng | QIANHE QH-MTAS (General Electric Appliances & Transformers Tensioner) |
| Phân loại thiết bị | Bộ căng dây từ tính dạng đứng cho máy biến áp & thiết bị điện gia dụng (MTC Series) |
| Dải đường kính dây áp dụng | 0.08 mm – 0.40 mm |
| Dải lực căng (Tension Scope) | 30 g – 800 g (30 – 800 gf) |
| Tốc độ xả dây tối đa | 15 m/s (Độ biến thiên lực căng ±1%g) |
| Mã cần căng (Tension Rod) | TR-32# |

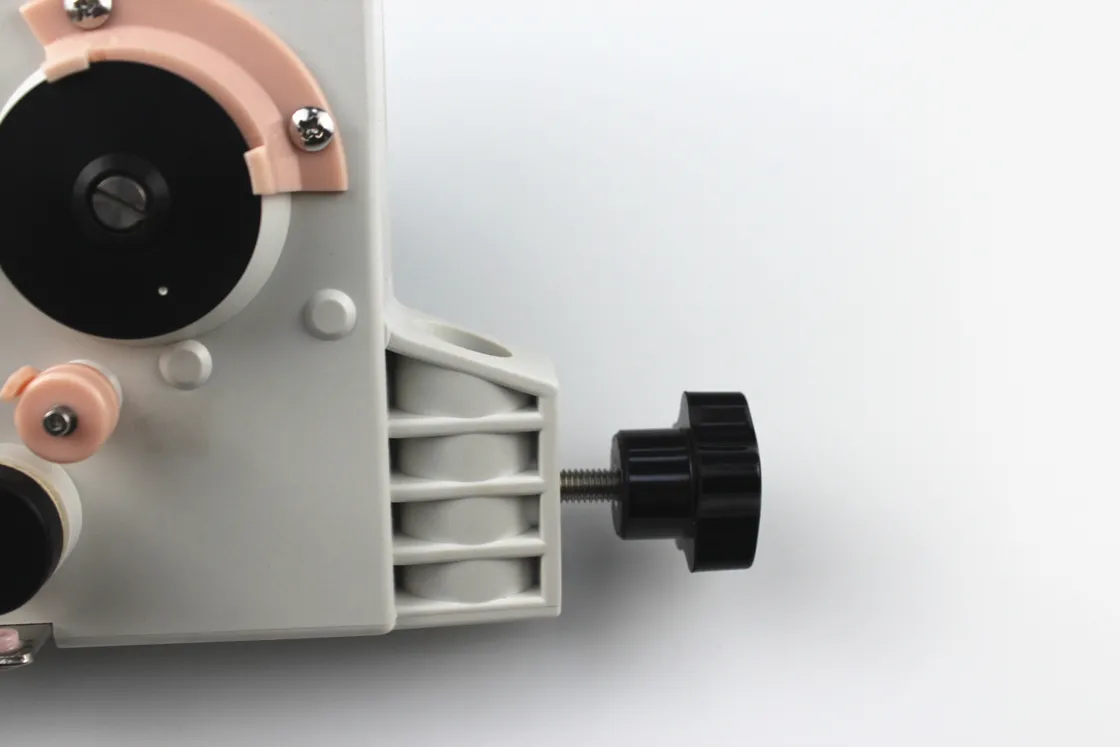

| Đường kính lỗ gá lắp đặt | Ф 16mm (Mounting hole Ф16) hoặc Trục gá Ф10mm tùy chọn |
| Tính năng an toàn | Công tắc cảm biến tự động ngắt máy khi đứt dây (Disconnection Switch) |
| Cơ cấu chống nhảy dây | Tích hợp cụm chống nhảy dây cải tiến (Wire jump preventer) |
| Nguyên lý hãm từ | Nam châm Ferrite vĩnh cửu không tiếp xúc (Magnetic Damping) |
| Cơ chế điều chỉnh | Núm xoay phân cấp Lực căng chính (Main) & Lực căng phụ (Anti-back tension) |
| Vật liệu dẫn hướng | Bánh rãnh Puly gốm Ceramic cao cấp & Đầu dẫn hướng Ruby |
| Yêu cầu Nguồn điện / Khí nén | Không yêu cầu (Vận hành thuần cơ – từ) |
| Trọng lượng thiết bị | ~ 0.95 kg |
| BẢNG 1: THÔNG SỐ CHI TIẾT CÁC MODEL DÒNG BỘ CĂNG DÂY TỪ TÍNH QIANHE MTC (DẠNG ĐỨNG) | ||||
|---|---|---|---|---|
| STT | Model | Dải lực căng (g) | Đường kính dây (mm) | Cần căng (Tension Rod) |
| 1 | QH-MTCSS | 5 – 130 | 0.025 – 0.12 | TR-30# |
| 2 | QH-MTC300S | 14 – 400 | 0.06 – 0.25 | TR-31# |
| 3 | QH-MTCS / QH-MTAS | 30 – 800 | 0.08 – 0.40 | TR-32# |

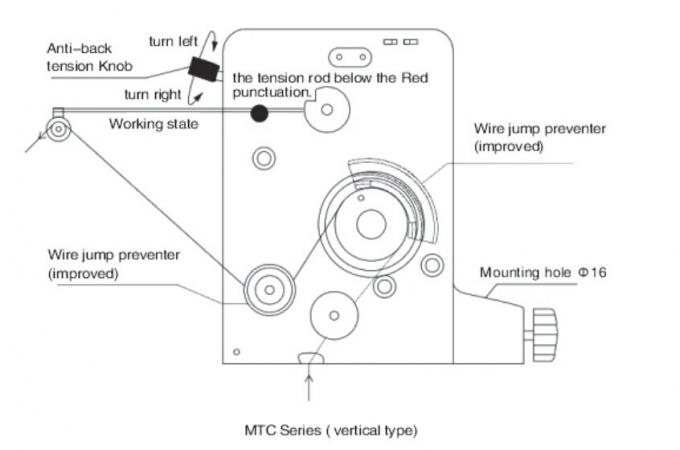

Hình ảnh: Sơ đồ chi tiết cấu tạo cơ khí dòng QIANHE MTC Series dạng đứng bao gồm núm tinh chỉnh lực căng ngược (Anti-back tension Knob), cụm chống nhảy dây cải tiến (Wire jump preventer), vị trí cần căng vận hành và lỗ gá tiêu chuẩn đường kính Ф16mm.
- Sản xuất Máy biến áp điện tử & Biến áp nguồn (Transformers Industry): Quấn các cuộn sơ cấp, thứ cấp biến áp hạ áp, biến áp xung và biến áp cách ly dùng trong thiết bị công nghiệp lẫn dân dụng.
- Chế tạo Linh kiện thiết bị điện gia dụng (Electric Appliances): Quấn cuộn dây cho van điện từ Solenoid máy giặt, rơ-le tủ lạnh, cuộn cảm quạt điện và điều hòa không khí.
- Dây chuyền quấn dây đa trục tự động: Tích hợp linh hoạt trên các dàn máy quấn tự động đa trục nhờ kích thước gọn gàng và chuẩn gá phổ thông.
LƯU Ý VẬN HÀNH & BẢO QUẢN:
- Hiệu chỉnh lực căng thực tế bằng lực kế: Luôn dùng lực kế cơ học hoặc điện tử đo trực tiếp tại đầu ra của dây đồng để tinh chỉnh núm Main Tension đạt đúng giá trị bản vẽ kỹ thuật.
- Đấu nối tín hiệu công tắc dừng máy: Đấu nối 2 dây công tắc cảm biến đứt dây (Disconnection Switch) vào cổng ngắt khẩn cấp (Emergency Stop) của máy quấn để kích hoạt tính năng an toàn tự động.
- Vệ sinh định kỳ bánh rãnh sứ Ceramic: Lau sạch bụi men đồng bám trên rãnh bánh xe Ceramic bằng cồn IPA (Isopropyl Alcohol) định kỳ để đảm bảo dây di chuyển trôi chảy, không phát sinh lực ma sát phụ.
