Mô tả
Chuyên Dụng Cho Stator Quạt Trần & Động Cơ
Thiết kế cơ học tối ưu hóa cho dải dây đồng cỡ trung và lớn, đáp ứng độ đáp ứng lực cản hằng định cao khi quấn các bộ stator quạt trần, quạt công nghiệp và động cơ điện.
Dải Lực Căng Tải Trọng Lớn (500g – 2500g)
Khả năng kiểm soát lực căng mạnh mẽ và chuẩn xác trong dải 500g–2500g, hỗ trợ các dải đường kính dây đồng cỡ lớn (lên tới 1.0mm) mà không bị xê dịch hay mất ổn định.
Giảm Chấn Từ Tính Không Tiếp Xúc
Sử dụng từ trường nam châm vĩnh cửu tạo mô-men cản hằng định, không phát sinh ma sát cơ học trực tiếp, không tỏa nhiệt và không bị mài mòn theo thời gian.
Cần Căng Phản Hồi Chống Trùng & Nhảy Dây
Cần phản hồi cơ học chịu tải linh hoạt giúp hấp thụ lực giật, tự động cân bằng lực căng khi máy quấn khởi động, đảo hướng quấn hoặc dừng đột ngột.
Puly Sứ Ceramic Chịu Lực & Chống Mài Mòn
Hệ thống puly dẫn dây bằng gốm sứ Ceramic siêu bền chống mài mòn, giúp dây đồng chịu tải cao di chuyển trơn mượt và bảo vệ tuyệt đối lớp men cách điện.
Vận Hành Bền Bỉ Không Dùng Điện
Thiết kế cơ học từ tính vĩnh cửu 100%, hoạt động không phụ thuộc nguồn điện, độ tin cậy vận hành cao và tối ưu chi phí bảo trì nhà xưởng.
| THÔNG SỐ KỸ THUẬT CHUNG | |
|---|---|
| Thương hiệu | QIANHE |
| Mã sản phẩm | QIANHE Ceiling Fan Stator Winding Tensioner Series (QH-MTAL) |
| Đường kính dây phù hợp | 0.35mm – 1.00mm (Model QH-MTAL: 0.40mm – 1.00mm) |
| Dải lực căng | 500g – 2500g |
| Cần căng đi kèm (Tension Rod) | TR-21# |
| Nguyên lý hoạt động | Giảm chấn từ tính nam châm vĩnh cửu (Non-contact Magnetic Damping) |
| Tốc độ cấp dây tối đa | 10 m/s – 15 m/s |
| Nguồn điện yêu cầu | Không yêu cầu nguồn điện (Cơ học từ tính) |
| Vật liệu puly dẫn dây | Gốm sứ Ceramic cao cấp chống mài mòn |
| Cơ chế chống trùng dây | Cần căng phản hồi chịu tải (Heavy-Duty Anti-slack Tension Arm) |
| Lĩnh vực ứng dụng | Máy quấn stator quạt trần, máy quấn stator động cơ điện CNC |
| THÔNG SỐ CHI TIẾT CÁC MODEL BỘ CĂNG DÂY TỪ TÍNH DẠNG NGANG QIANHE DÒNG MTA | ||||||
|---|---|---|---|---|---|---|
| STT | Model | Kiểu dáng | Lực căng (g) | Đường kính dây (mm) | Cần căng (Rod) | Tốc độ max |
| 1 | QH-MTASS | Dạng ngang (Horizontal) | 5 – 130 | 0.025 – 0.12 | TR-30# | 10 – 15 m/s |
| 2 | QH-MTA300S | Dạng ngang (Horizontal) | 14 – 400 | 0.06 – 0.25 | TR-31# | 10 – 15 m/s |
| 3 | QH-MTAS | Dạng ngang (Horizontal) | 30 – 800 | 0.08 – 0.40 | TR-32# | 10 – 15 m/s |
| 4 | QH-MTAM | Dạng ngang (Horizontal) | 300 – 1500 | 0.35 – 0.80 | TR-16# | 10 – 15 m/s |
| 5 | QH-MTAL (Quạt trần) | Dạng ngang (Horizontal) | 500 – 2500 | 0.40 – 1.00 | TR-21# | 10 – 15 m/s |

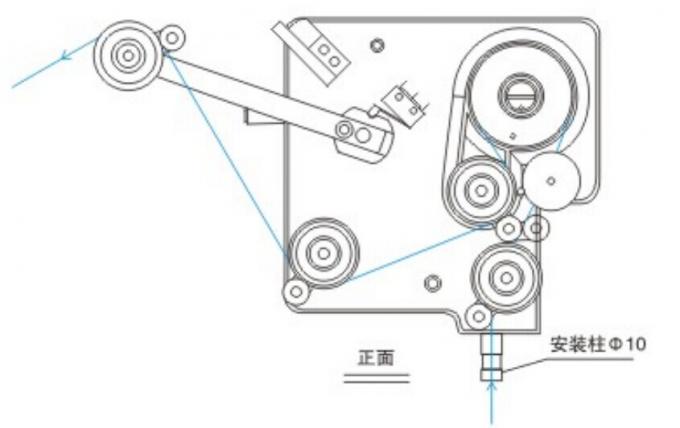

Hình ảnh: Sơ đồ nguyên lý thiết kế cơ khí và bảng thông số kỹ thuật chi tiết các model thuộc dòng bộ căng dây từ tính QIANHE MTA Series (QH-MTAL chuyên dụng quấn stator quạt trần 500g–2500g).
- Sản Xuất Stator Quạt Trần & Quạt Công Nghiệp: Chuyên dùng trong dây chuyền quấn cuộn dây stator quạt trần, quạt đảo, quạt thông gió và quạt công nghiệp.
- Gia Công Stator & Rotor Động Cơ Điện: Phù hợp cho quy trình quấn cuộn dây động cơ điện, bơm nước, máy nén và thiết bị điện gia dụng.
- Hệ Thống Máy Quấn Dây CNC Tự Động: Dễ dàng gá lắp đồng bộ trên hệ thống máy quấn dây CNC tự động đơn trục hoặc đa trục chịu tải lớn.
LƯU Ý VẬN HÀNH & BẢO QUẢN:
- Căn chỉnh vị trí gá lắp và hướng cấp dây qua các puly Ceramic thẳng hàng với đầu quấn stator để tránh ma sát lệch gây trầy xước lớp men.
- Tinh chỉnh núm vặn lực căng phân cấp theo chiều kim đồng hồ để nâng mức lực căng trong dải 500g–2500g tương ứng với đường kính dây quấn thực tế.
- Định kỳ lau sạch bụi kim loại và dầu mỡ bám trên puly sứ Ceramic bằng cồn công nghiệp để giữ cho dây đồng luôn trượt mượt mà.
